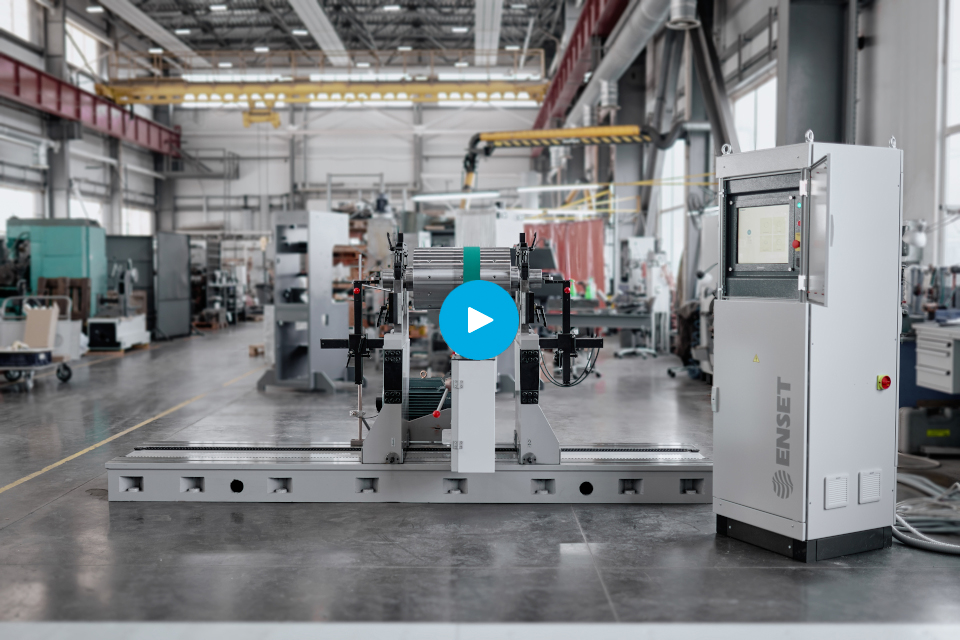

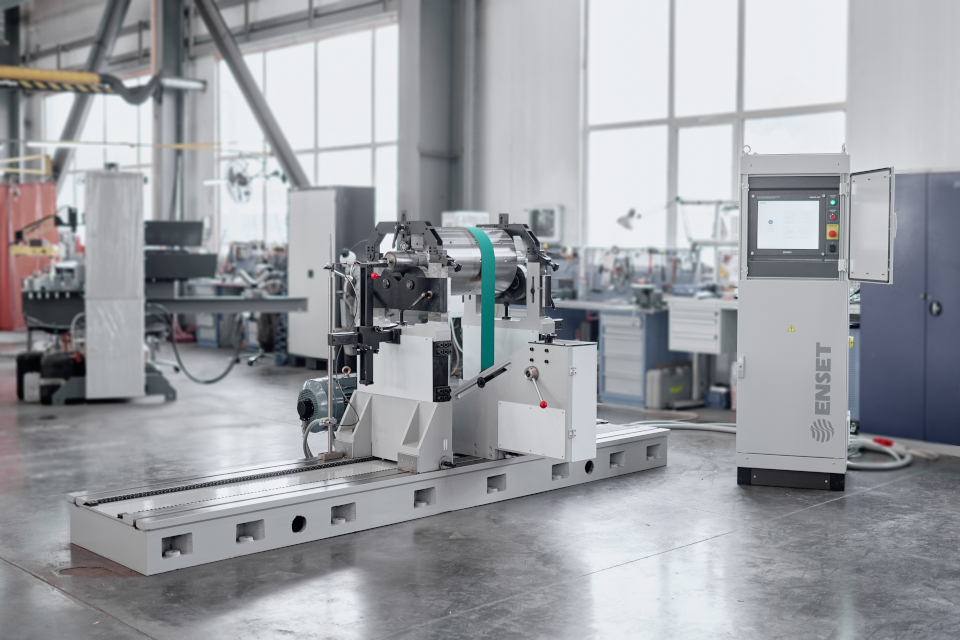

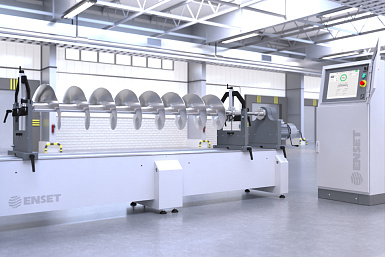

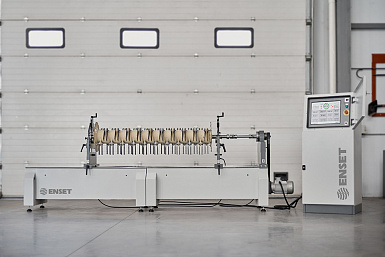

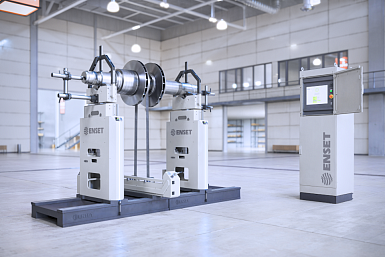

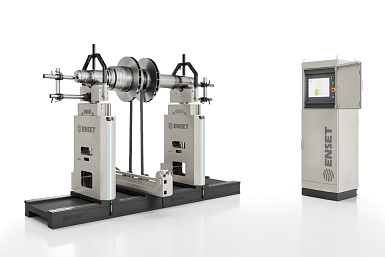

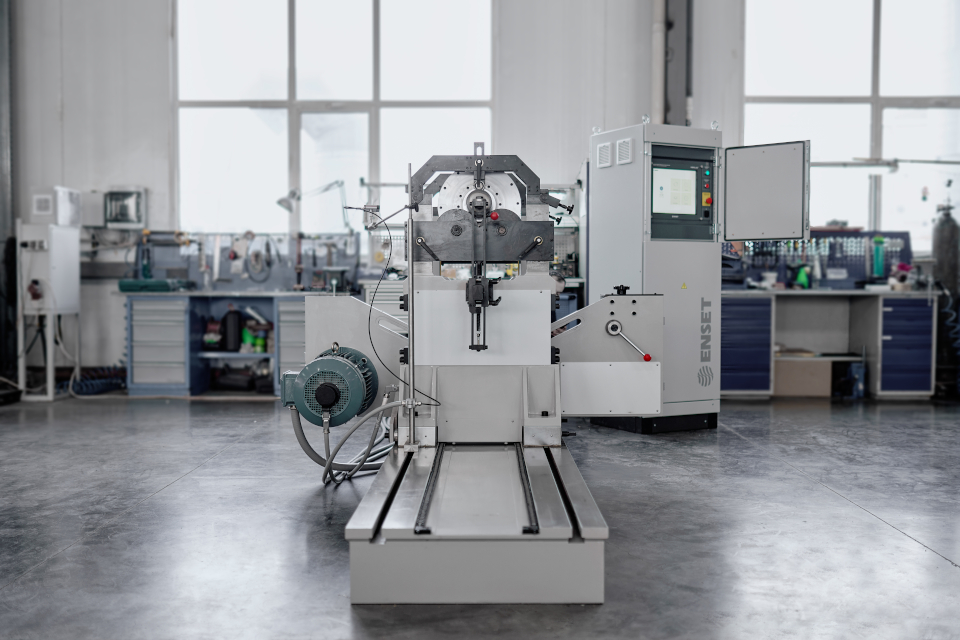

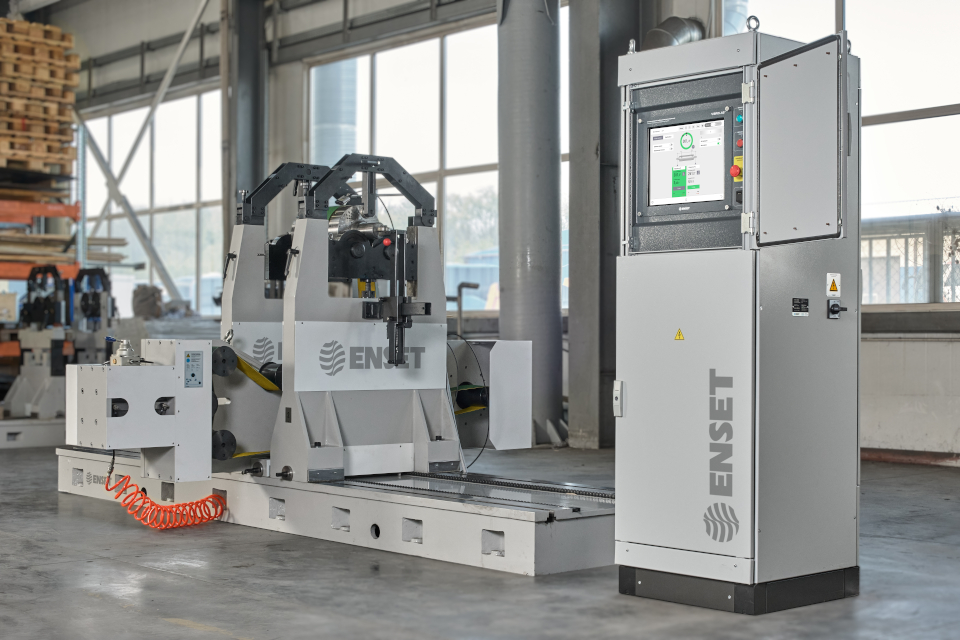

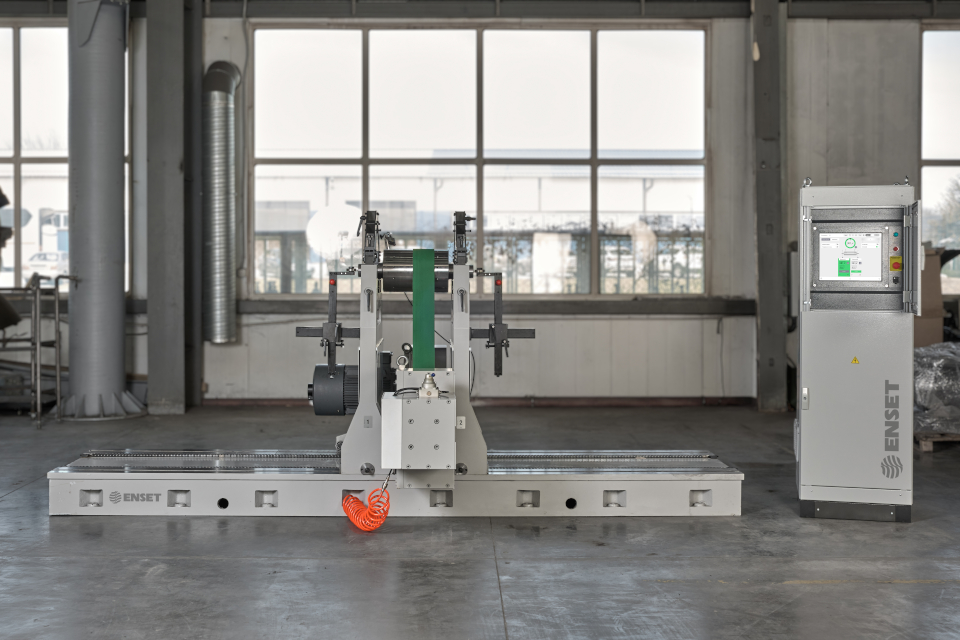

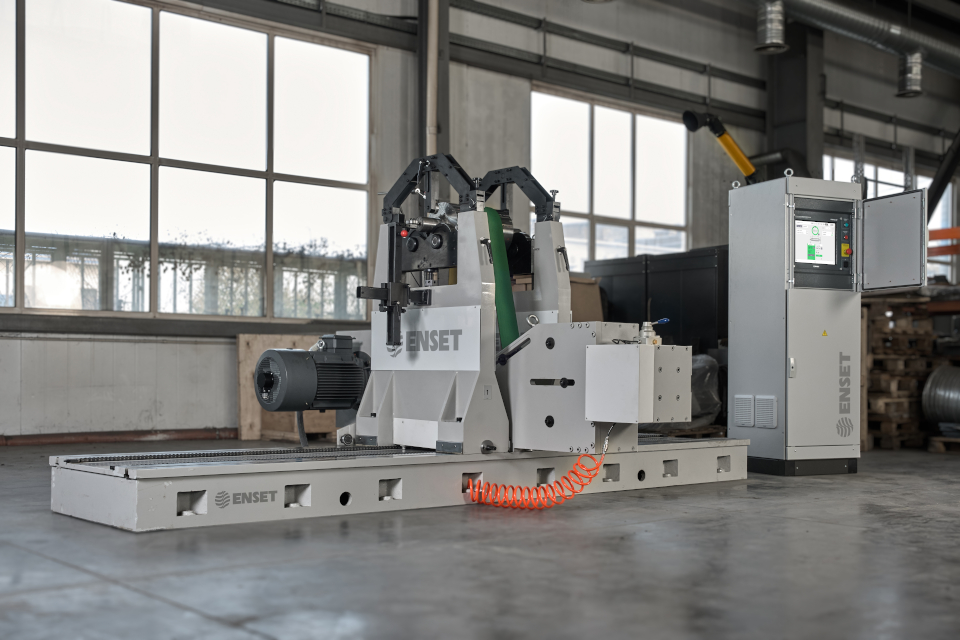

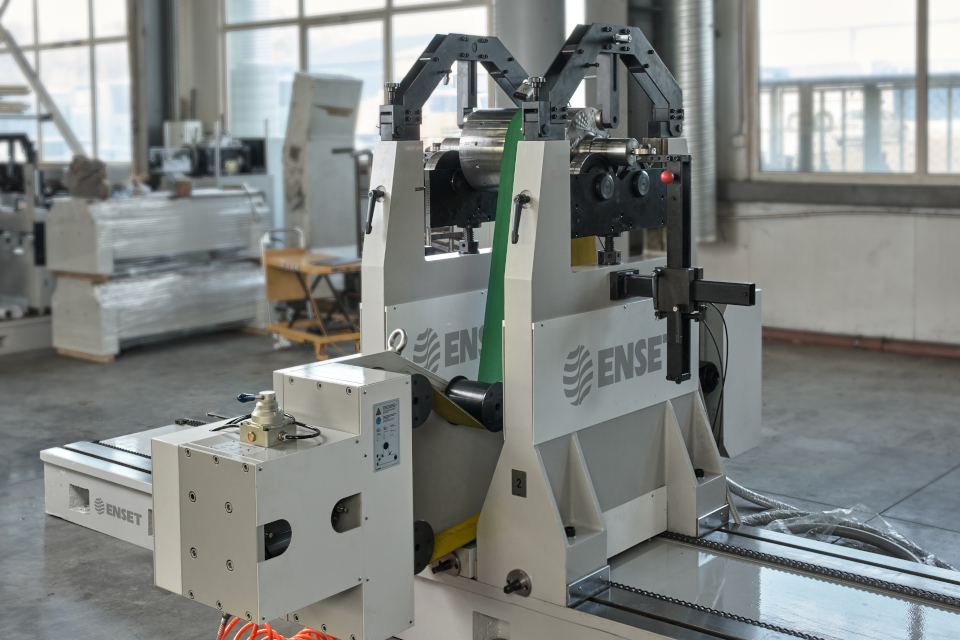

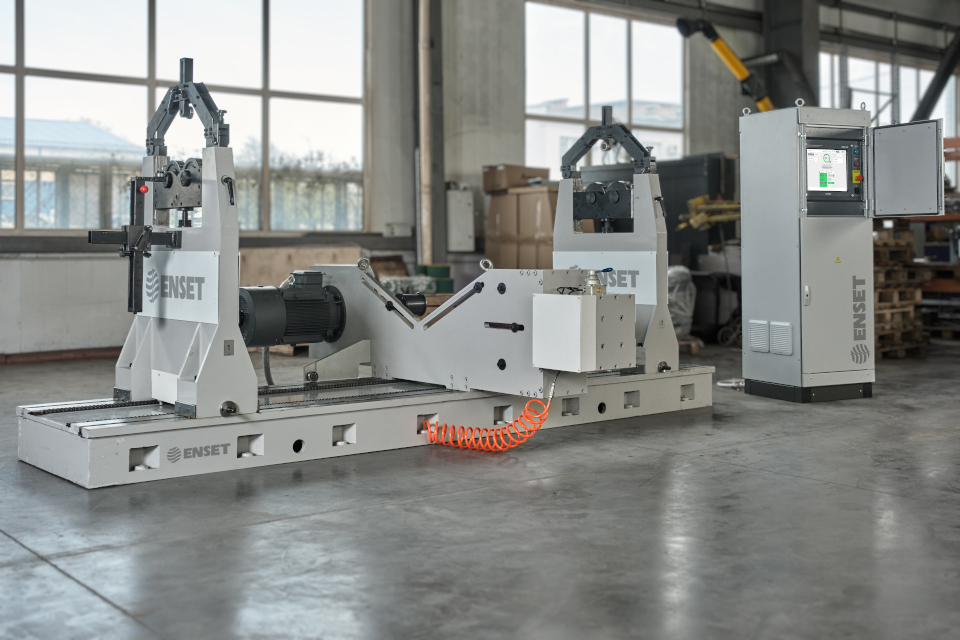

Балансировочный станок для тяжелых роторов АКСИС-2000-2000
Тип оборудования
Горизонтальный дорезонансный балансировочный станок
Назначение
Универсальный, для межопорных, консольных и двухконсольных роторов

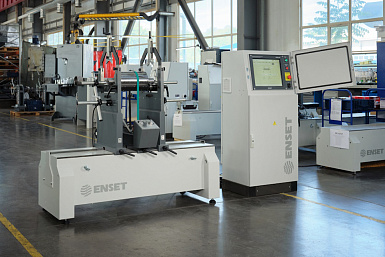

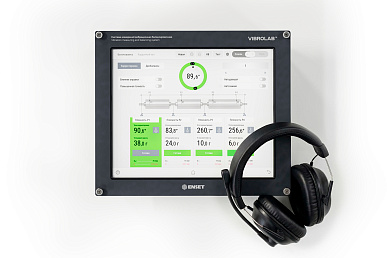

Система управления
Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем

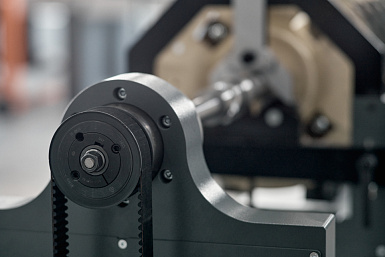

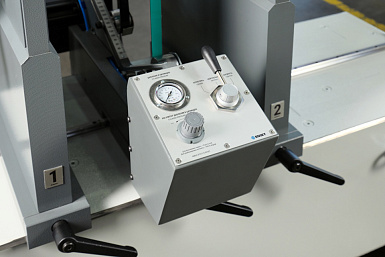

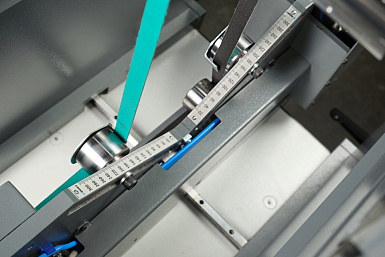

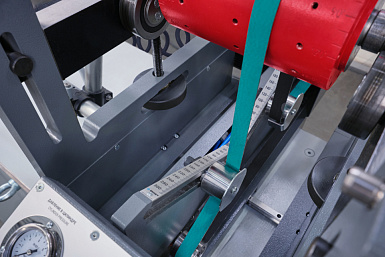

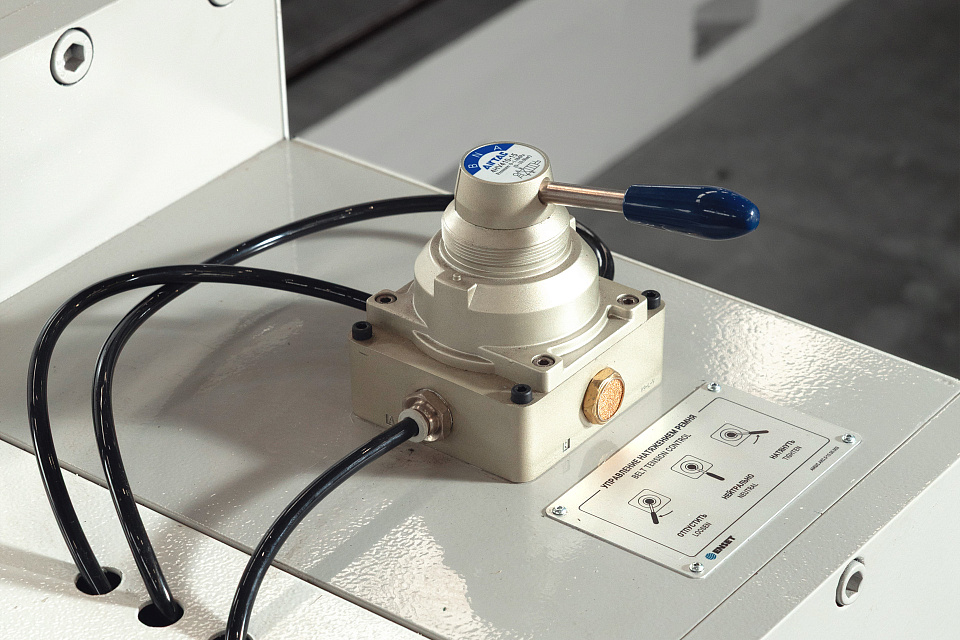

Натяжение ремня
Пневматическое
Анкерение к основанию или фундаменту
Анкерение к бетонному полу толщиной не менее 120 мм

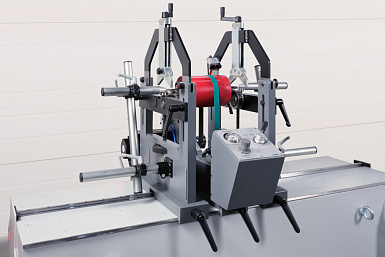

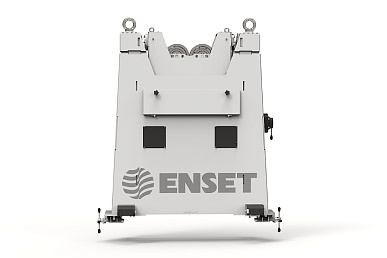

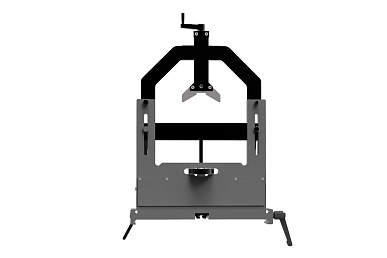

Количество и тип опор

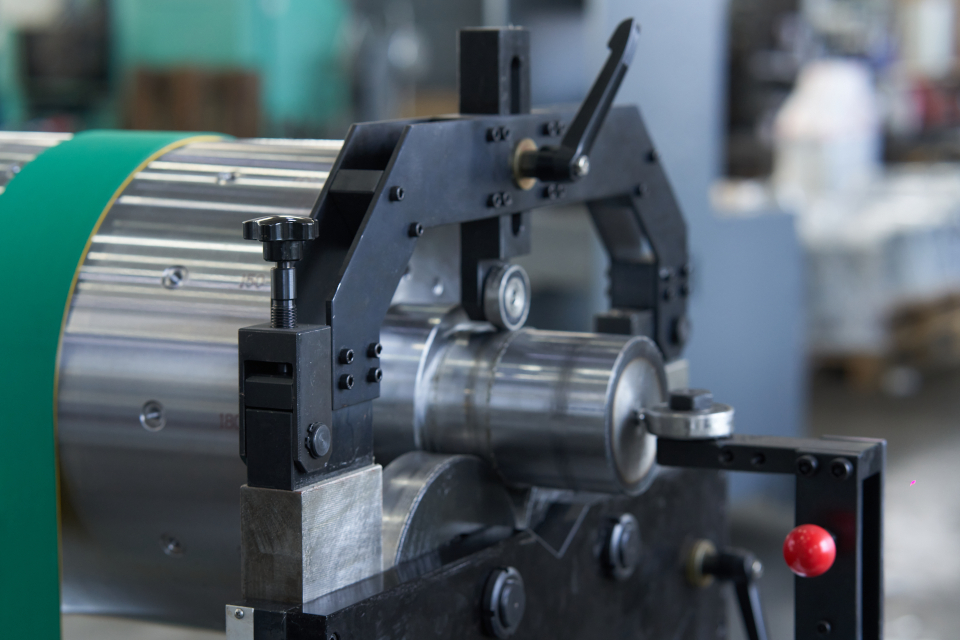

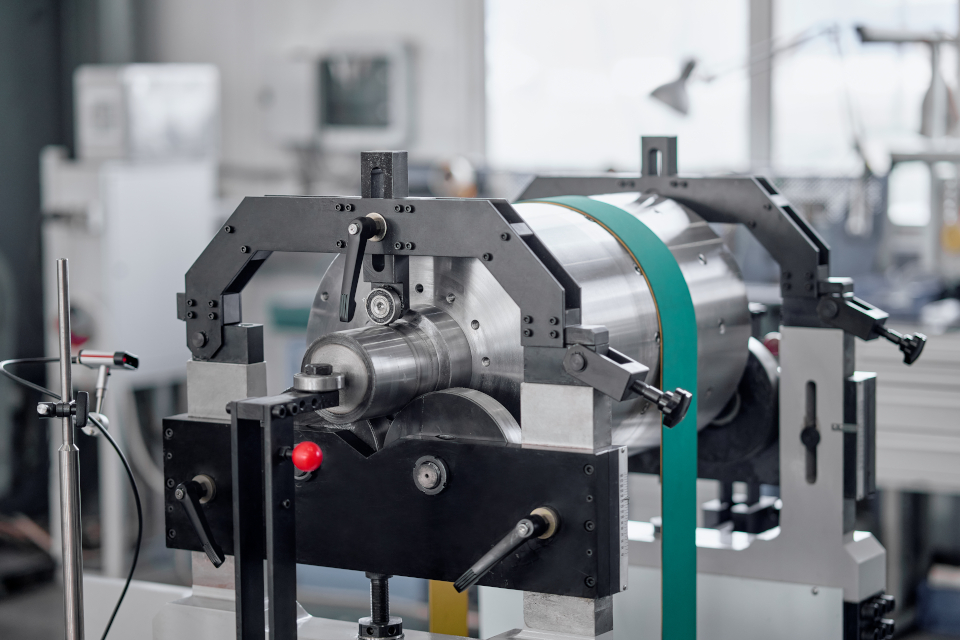

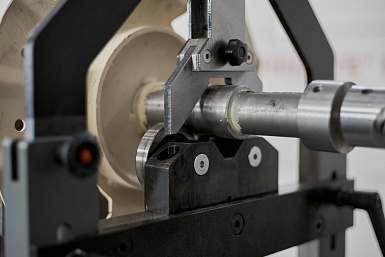

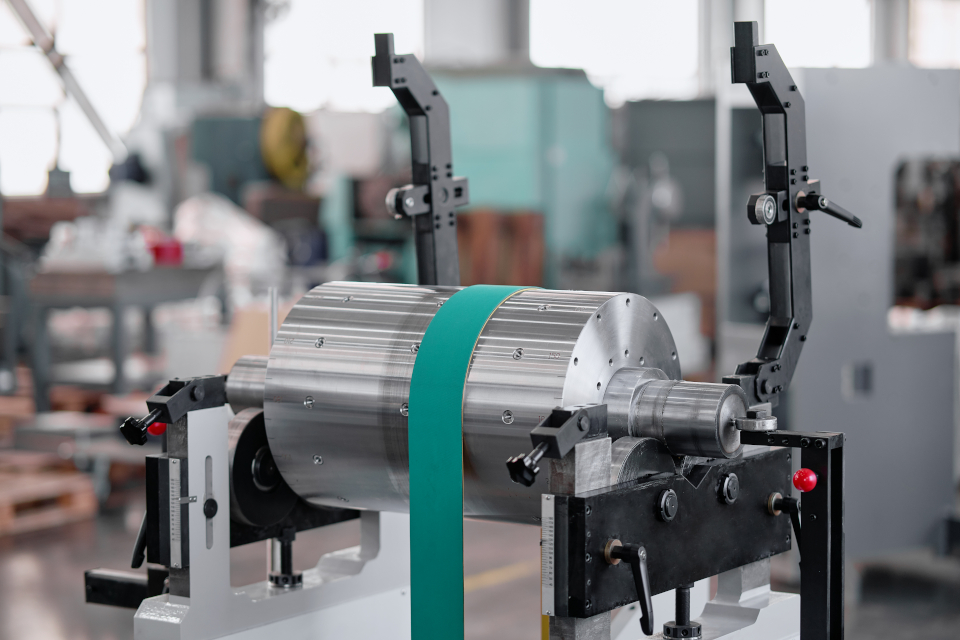

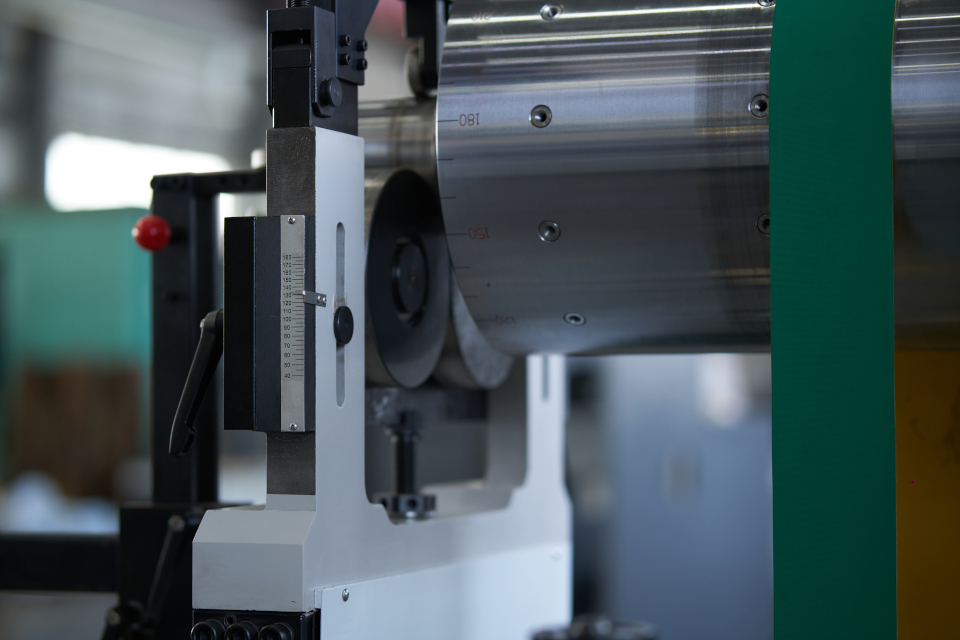

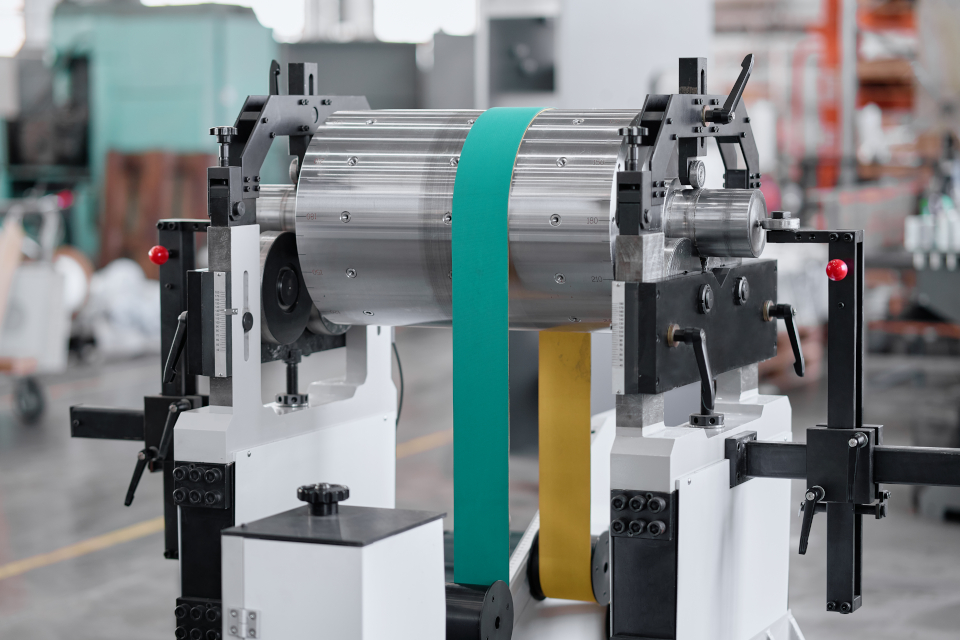

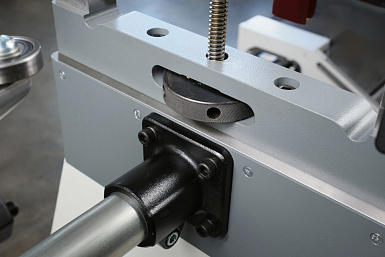

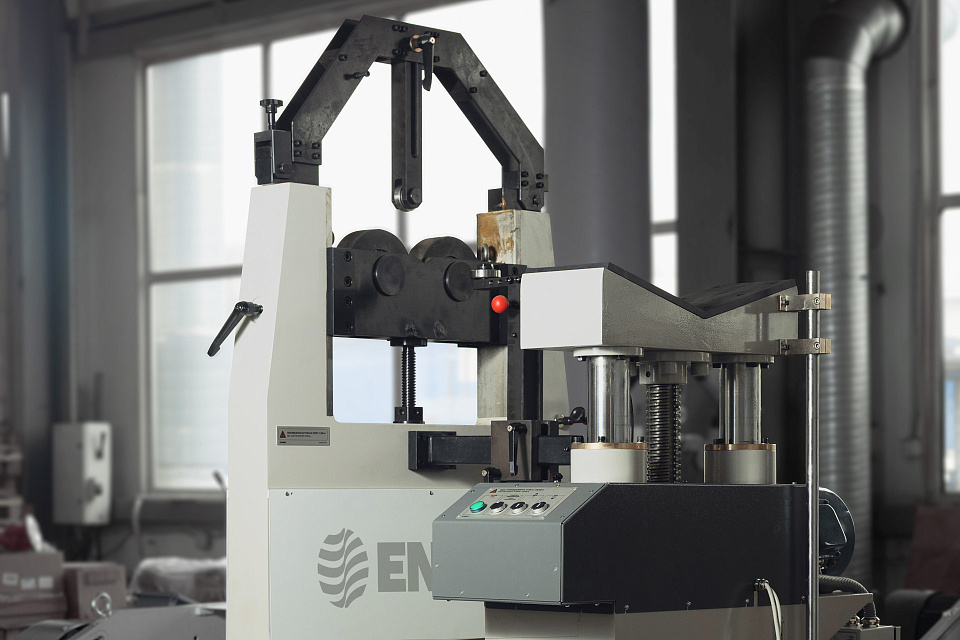

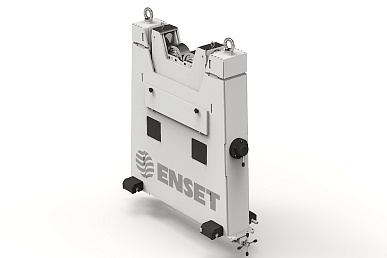

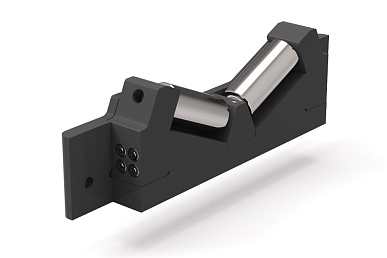

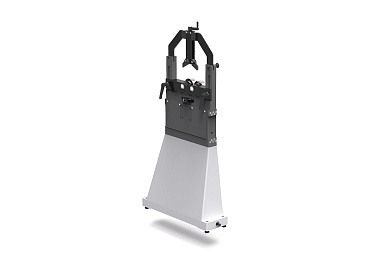

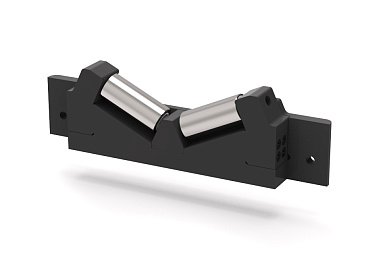

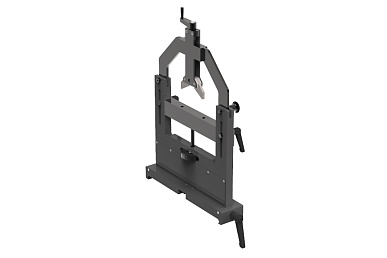

2 опоры, регулируемые по высоте; с различными роликовыми или призматическими блоками по запросу
Длина секции станины
3500 мм
Минимально достижимый остаточный удельный дисбаланс emar
0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR
95 %
Частота вращения изделия при балансировке n
30 – 6 000 об/мин
Точность измерения частоты вращения изделия
± (1+0,0025·n)
Точность измерения углового положения изделия
± 0,01º
Доворот изделия на угол
Ручной (Автоматический)
Удержание изделия от проворота
Опция
Датчики вибрации
Пьезоэлектрические датчики силы
Количество каналов измерения вибрации
2

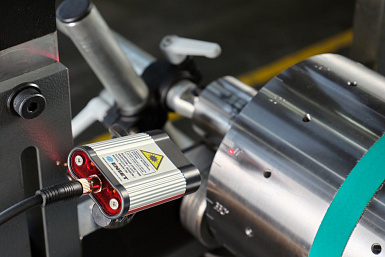

Тип датчика оборотов и фазы

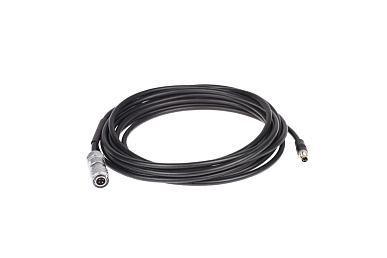

Лазерный отметчик оборотов
Датчик углового положения изделия
Инкрементальный энкодер
Защита электроники от пыли и влаги
IP54

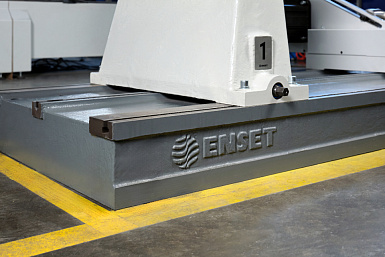

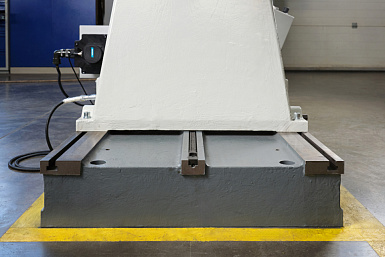

Конструктивные особенности станины
Станина из высокопрочного литого чугуна с Т-образными пазами и направляющими скольжения
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %).
Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Максимальный диаметр изделия
1600 мм
Принтер для печати протокола балансировки
В комплекте
Гарантийный срок
60 месяцев

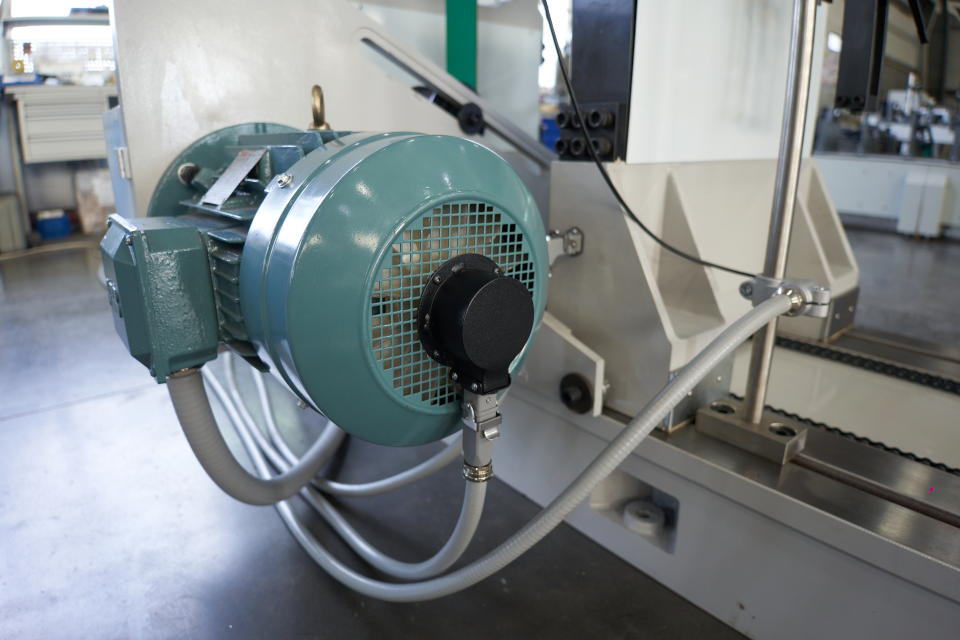

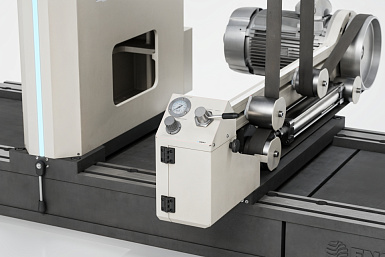

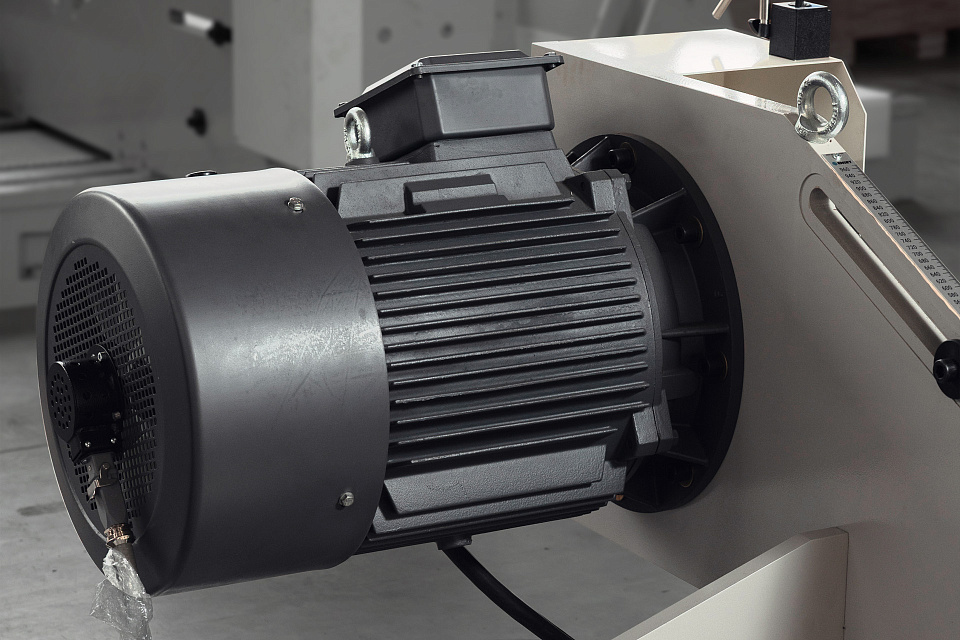

Тип двигателя и его характеристики

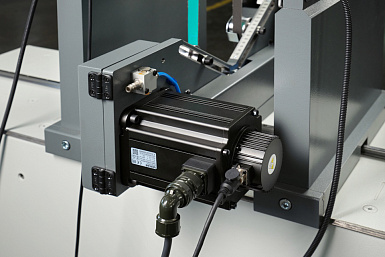

Частотно-регулируемый асинхронный, 3000 об/мин, 7,5 кВт (15 кВт)
Требования к электрической сети
3 фазы, 380 В, 50 Гц, 16 А (32 А), защитное заземление обязательно
Габаритные размеры электрошкафа (ДхШхВ)
600 х 500 х 1400 мм

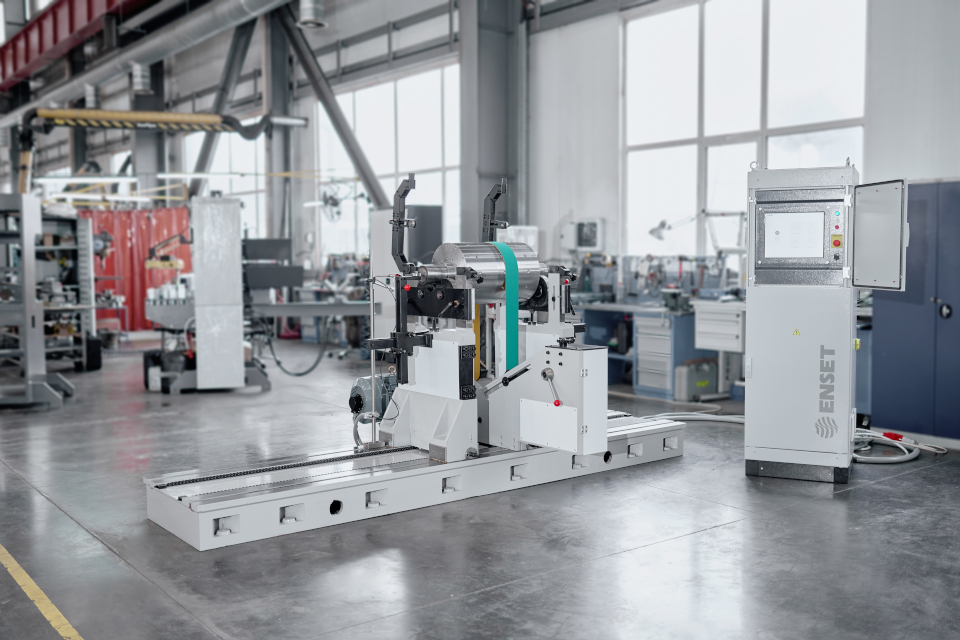

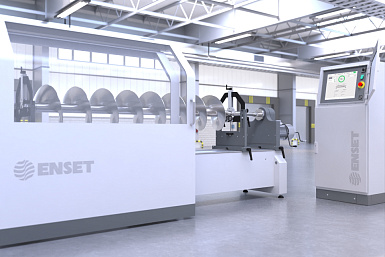

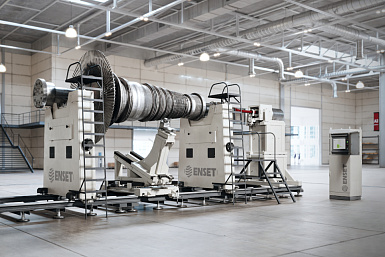

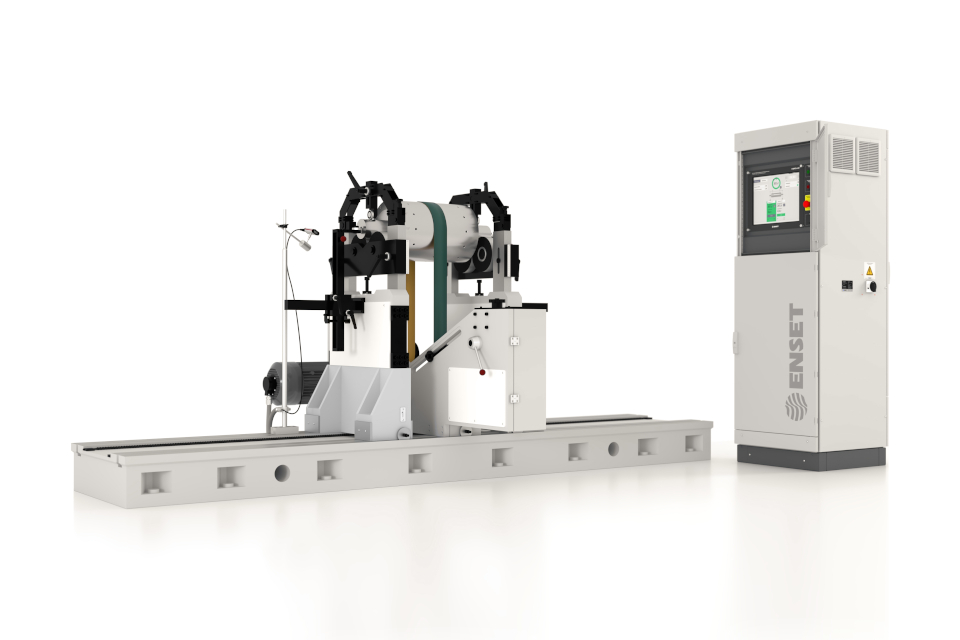

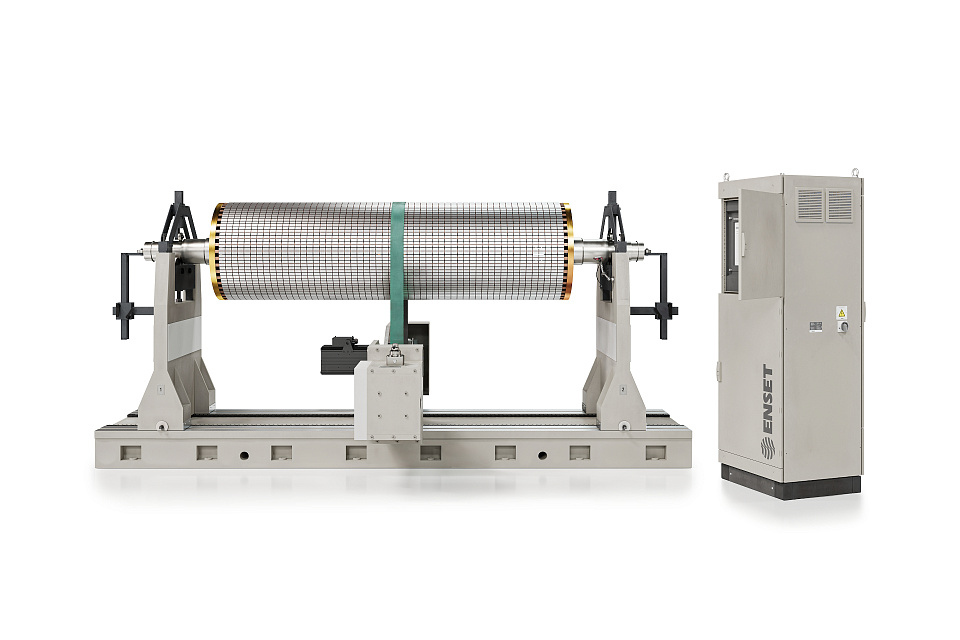

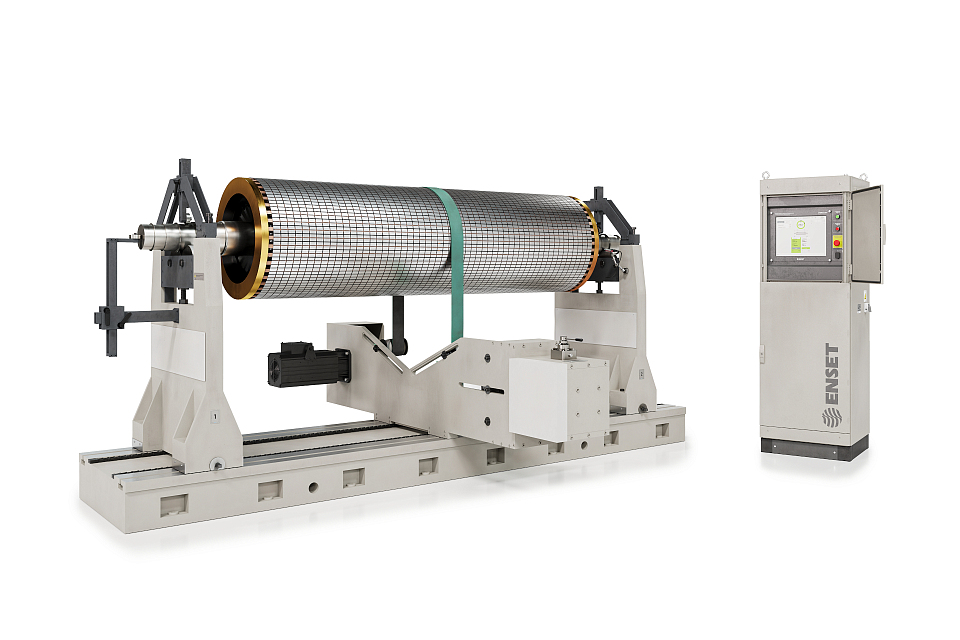

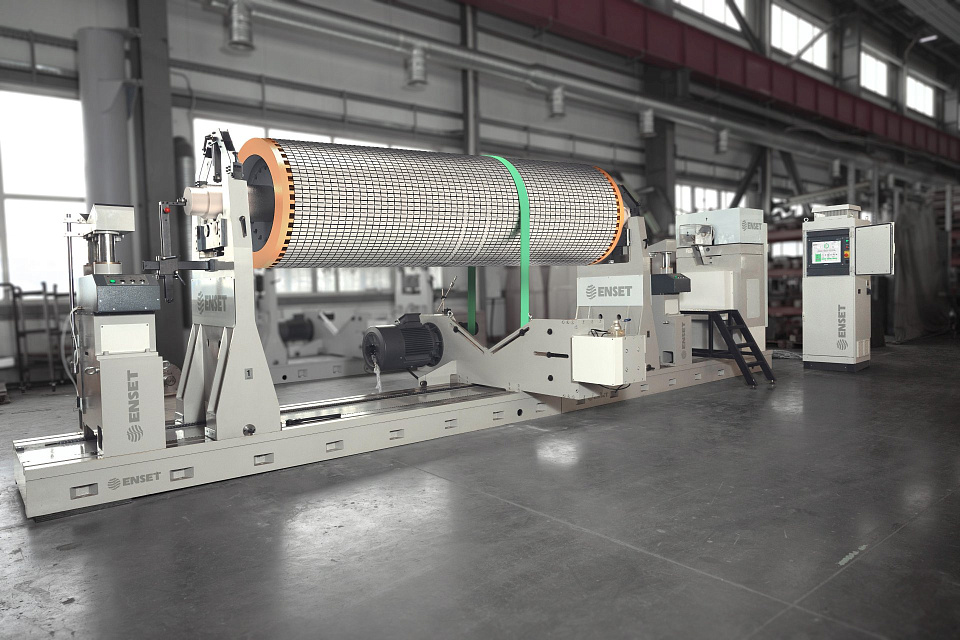

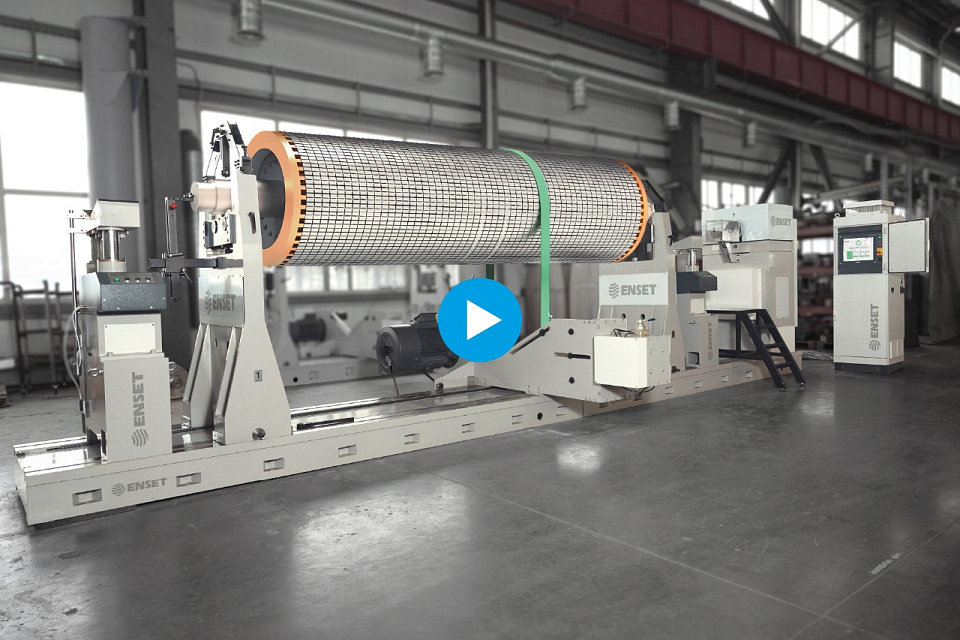

Горизонтальные дорезонансные станки серии АКСИС —
идеальное решение для проведения быстрой, безопасной
и высокоточной промышленной балансировки тяжелых
и сверхтяжелых роторов массой до 60 тонн. На станках

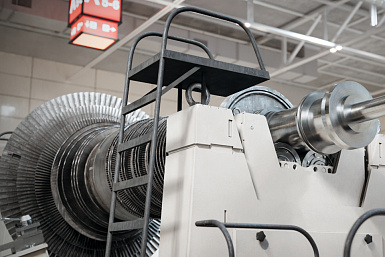

АКСИС можно балансировать роторы турбоагрегатов,
генераторов, якоря тяговых электродвигателей,

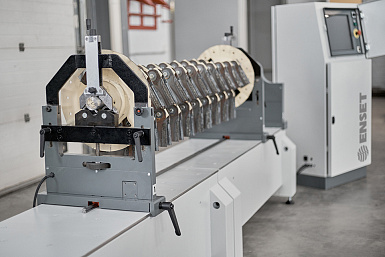

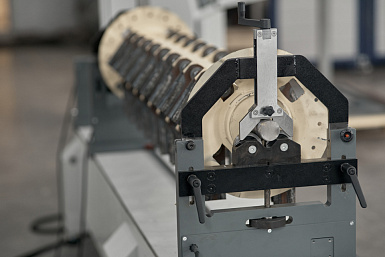

коленчатые валы больших дизельных двигателей,
импеллеры насосов, крупные валки
бумагоделательных машин и прокатных

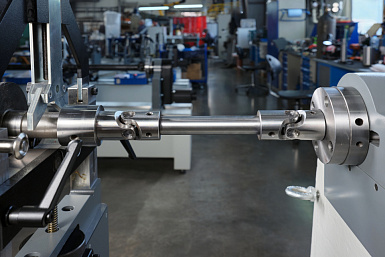

станов, промышленные карданные
валы тяжелых серий. Станок АКСИС станет незаменимой частью
эффективного производственного процесса на
предприятиях любой отрасли благодаря своим
уникальным характеристикам и преимуществам в работе: - Балансировка на скоростях до 6000 об/мин благодаря мощному асинхронному приводу с тормозным резистором.
- Снижение дисбаланса за один пуск, URR – не менее 95 % – даже для роторов с большим начальным дисбалансом. - Массивная станина из литого высокопрочного чугуна с системой направляющих скольжения и Т-пазами для максимальной жесткости. - Широкий динамический диапазон измерения дисбалансов — от 2,5 гмм до 5 000000 гмм. - Измерительная система ВИБРОЛАБ – в Госреестре средств измерения под № 84333-22.
- Самая высокая точность в классе, emar – 0,1 гмм/кг. - Гарантия на станок 60 мес.
