Балансировочный станок для роторов БАЛТРОН-450.B-450
Тип оборудования
Горизонтальный дорезонансный балансировочный станок
Назначение
Универсальный, для межопорных, консольных и двухконсольных роторов
Система управления
Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем

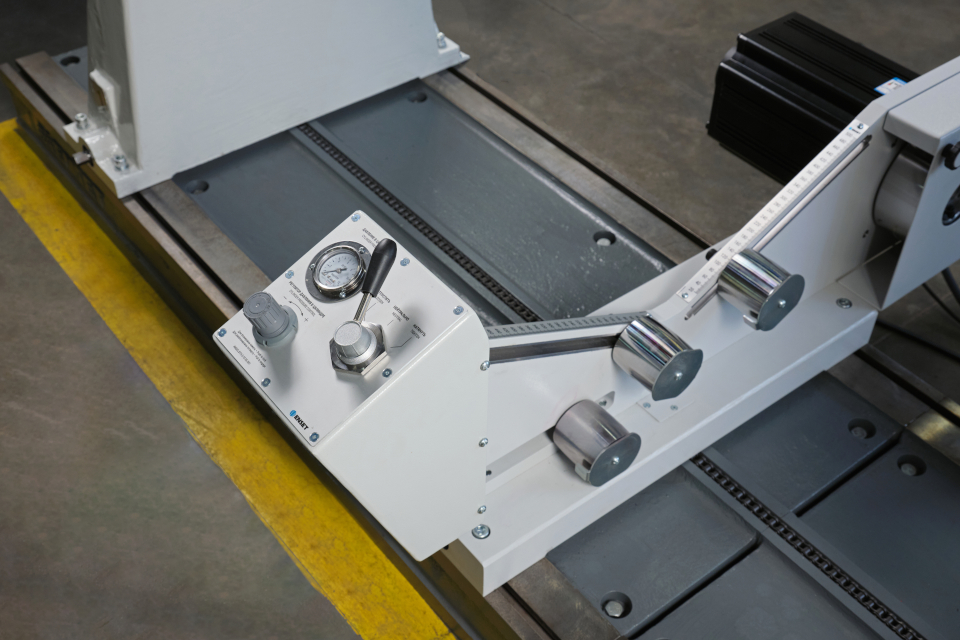

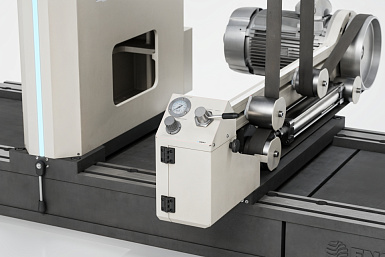

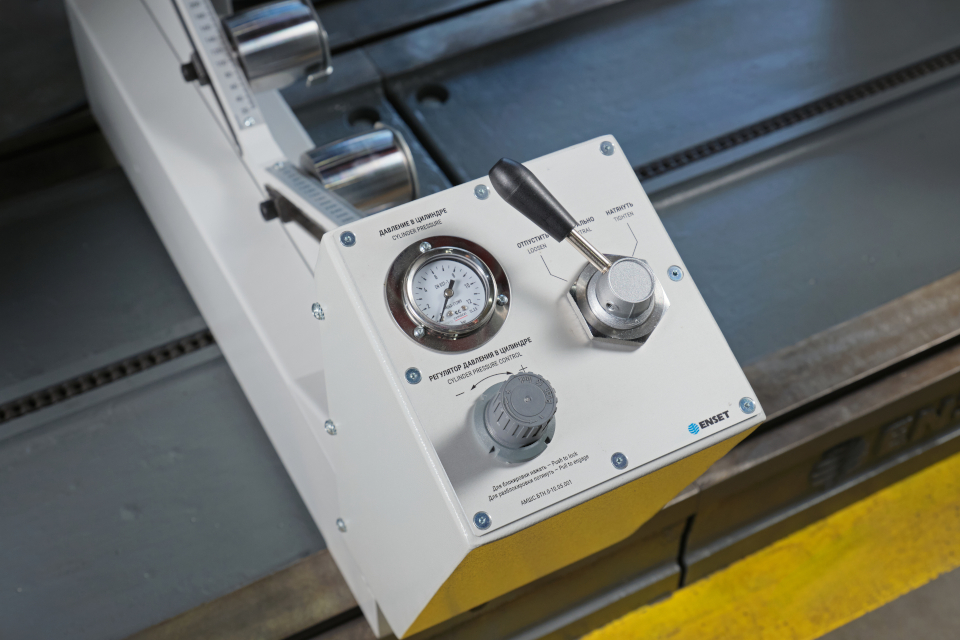

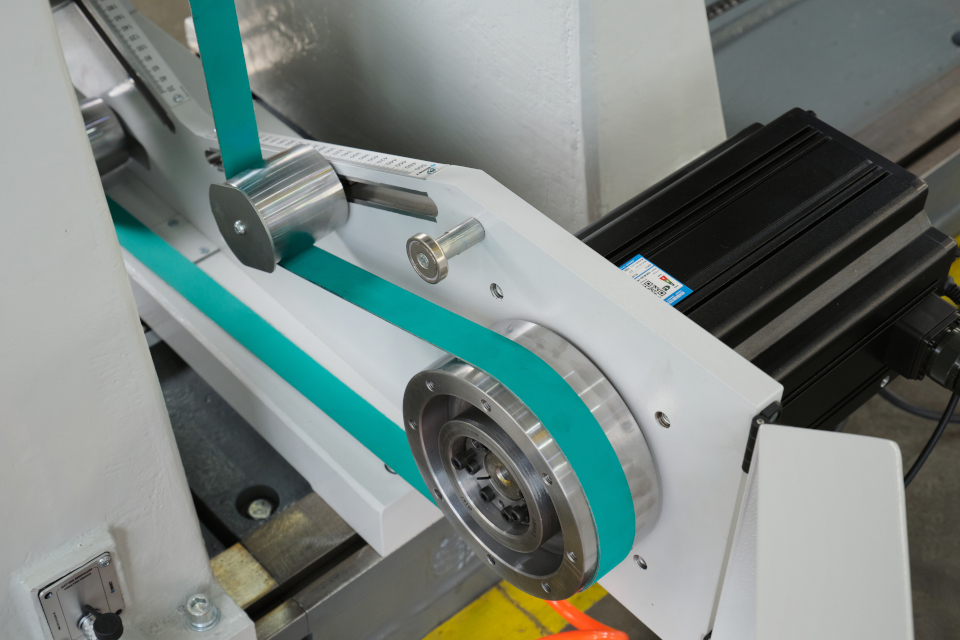

Натяжение ремня
Пневматическое

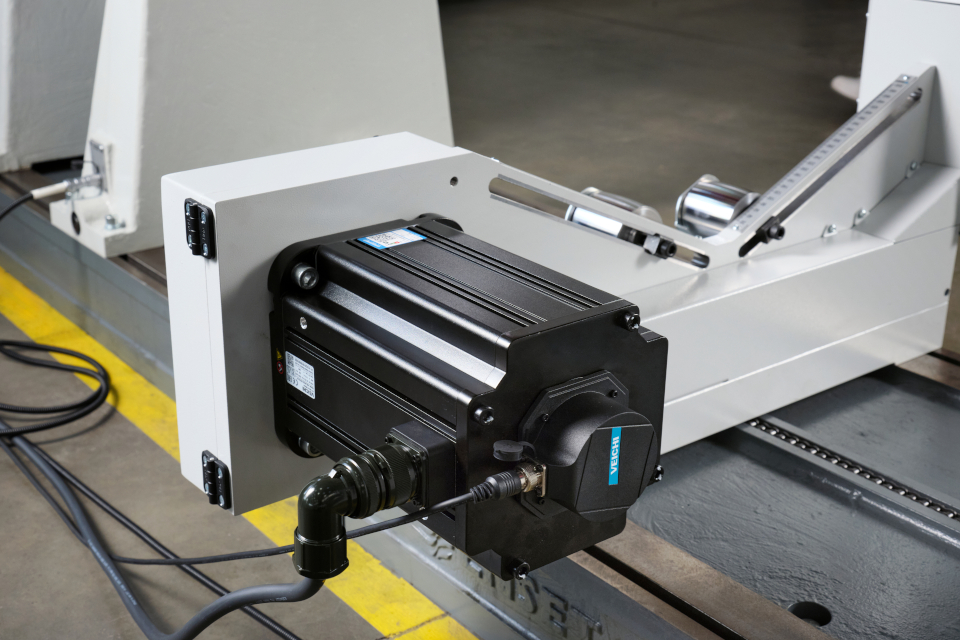

Тип двигателя и его характеристики
Серводвигатель, 6000 об/мин, 5,5 кВт

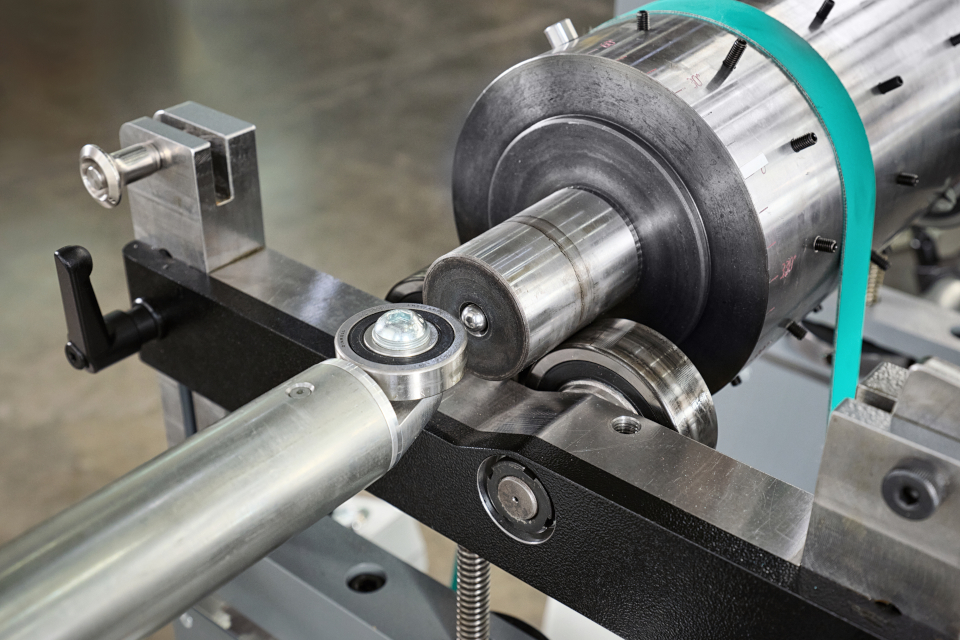

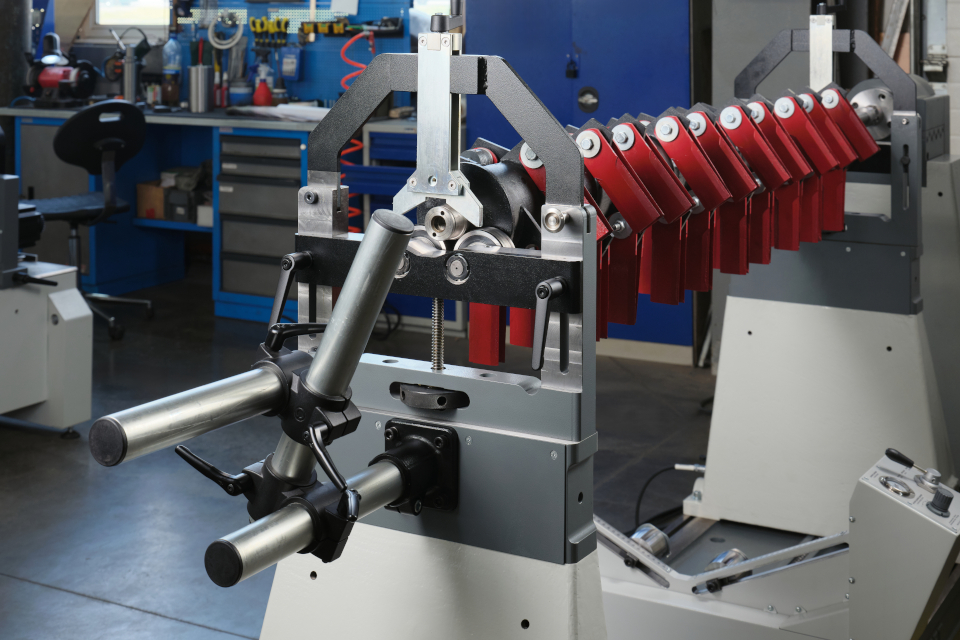

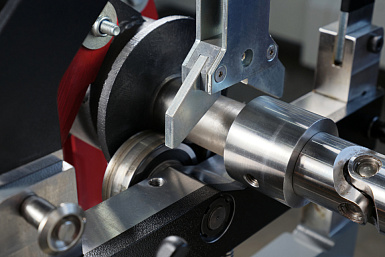

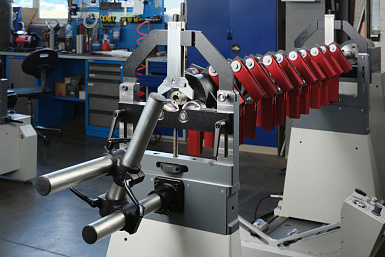

Количество и тип опор

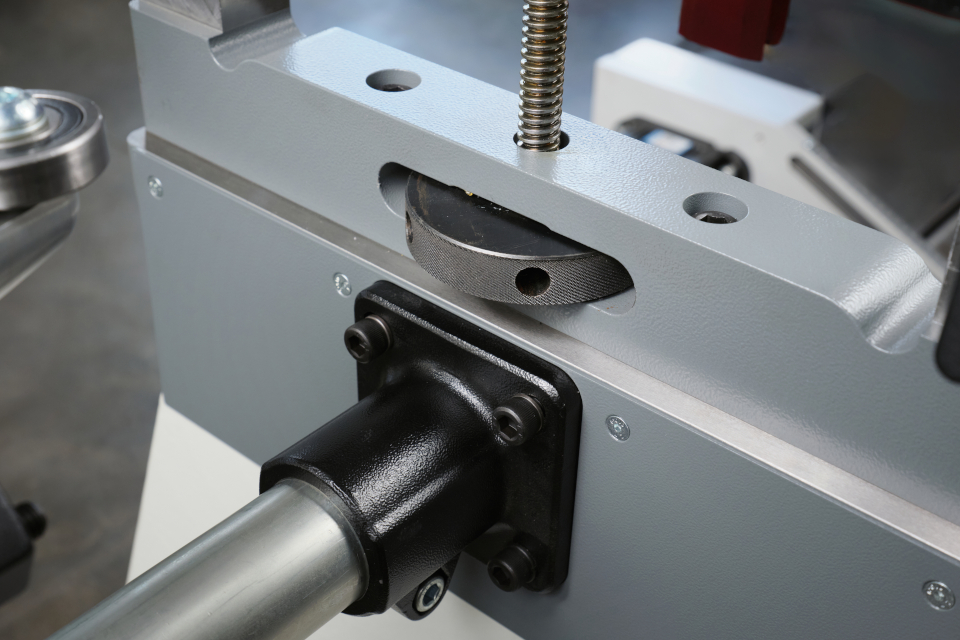

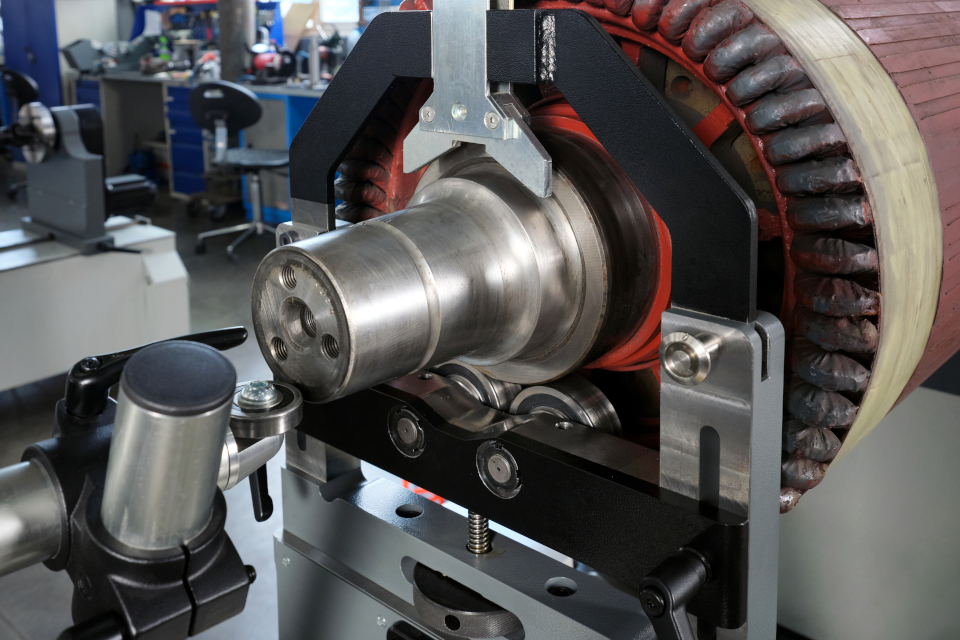

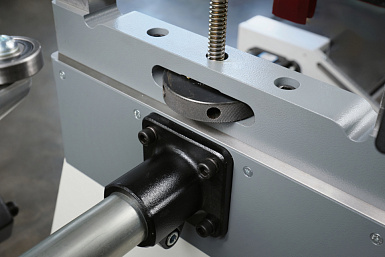

2 роликовые опоры, регулируемые по высоте
Габаритные размеры (Д х Ш х В)
4500 × 650 × 1485 мм (5621 × 1045 × 1485 мм - с ременным приводом и упорами на макс. вылете)
Масса изделия
5 - 1500 кг
Максимальная нагрузка на 1 опору
1000 кг
Максимальный диаметр изделия
1800 мм
Максимальный диаметр изделия над ременным приводом
1380 мм
Диаметр опорных шеек ротора
16 - 220 мм
Минимально достижимый остаточный удельный дисбаланс emar
0,05 гмм/кг
Коэффициент уменьшения дисбаланса URR
95 %
Частота вращения изделия при балансировке n
до 15000 об/мин
Точность измерения частоты вращения изделия
± (1+0,0025·n)
Точность измерения углового положения изделия
± 0,01º
Требования к электрической сети
3 фазы, 380 В, 50 Гц, 16 А, защитное заземление обязательно
Доворот изделия на угол
Автоматический
Удержание изделия от проворота
Да
Датчики вибрации
Пьезоэлектрические датчики силы
Масса оборудования (нетто)
1424 кг
Количество каналов измерения вибрации
2

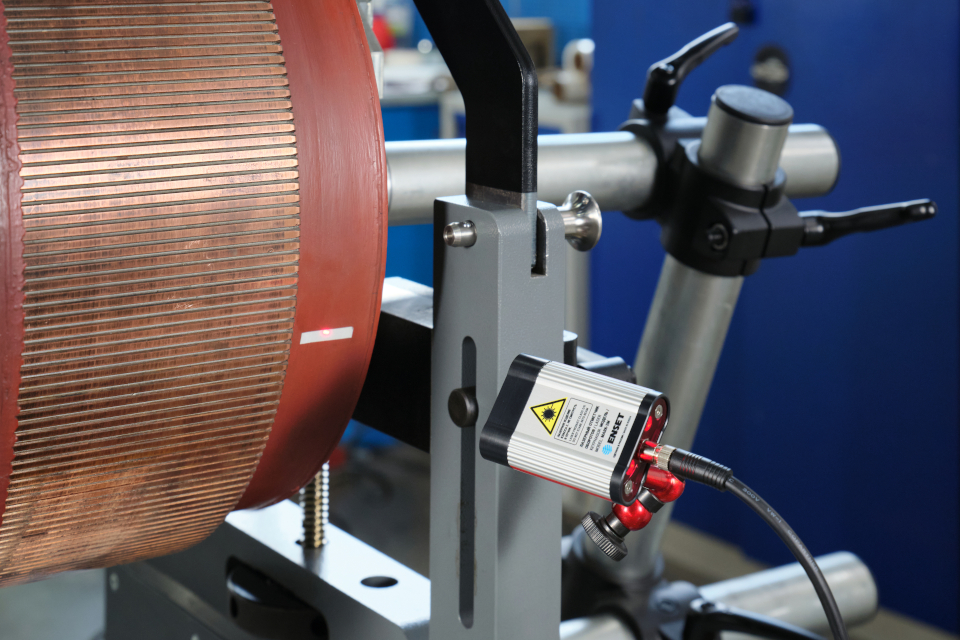

Тип датчика оборотов и фазы

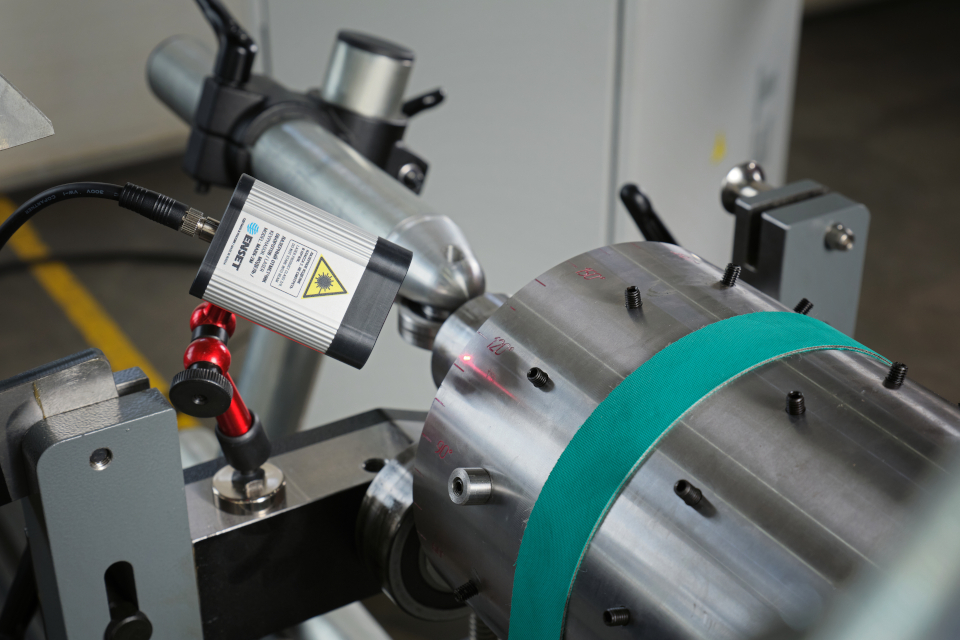

Лазерный отметчик оборотов
Датчик углового положения изделия
Инкрементальный энкодер
Защита электроники от пыли и влаги
IP54
Анкерение к основанию или фундаменту
Анкерение к бетонному полу толщиной не менее 100 мм
Конструктивные особенности станины

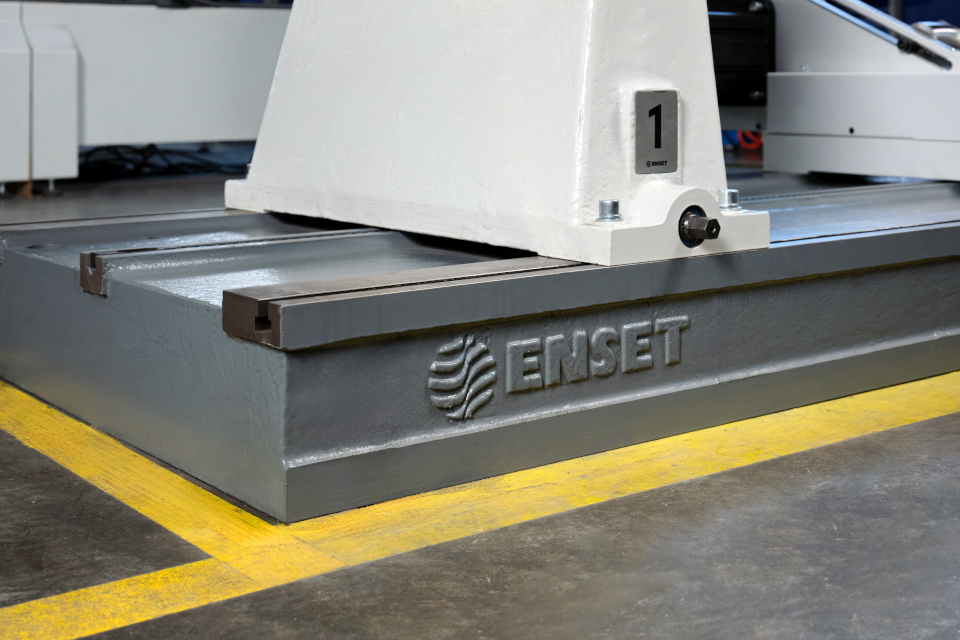

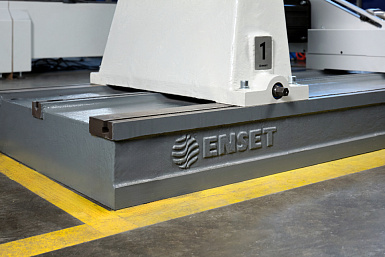

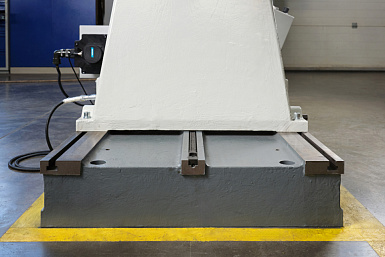

Станина из высокопрочного литого чугуна с Т-образными пазами и направляющими скольжения
Длина секции станины
1500 мм
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 500 х 1400 мм
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Принтер для печати протокола балансировки
В комплекте
Гарантийный срок
60 месяцев
Длина изделия
100 - 4107 мм, между серединами опорных шеек

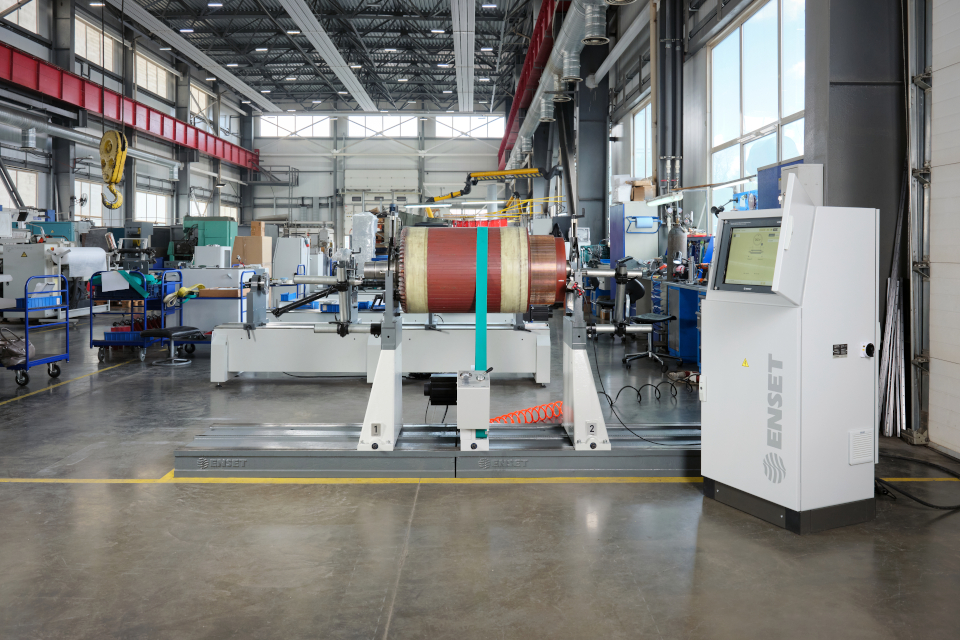

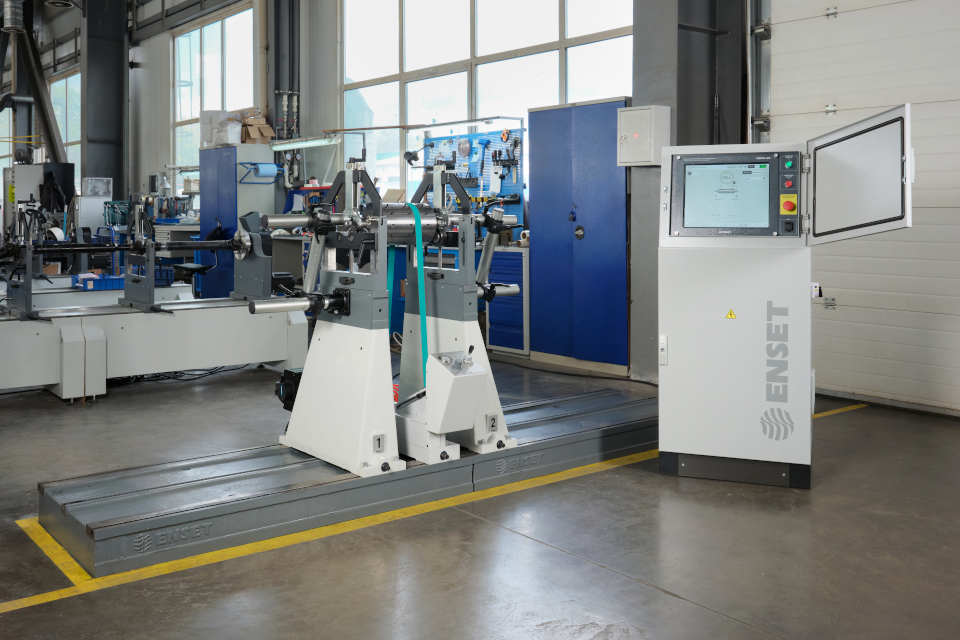

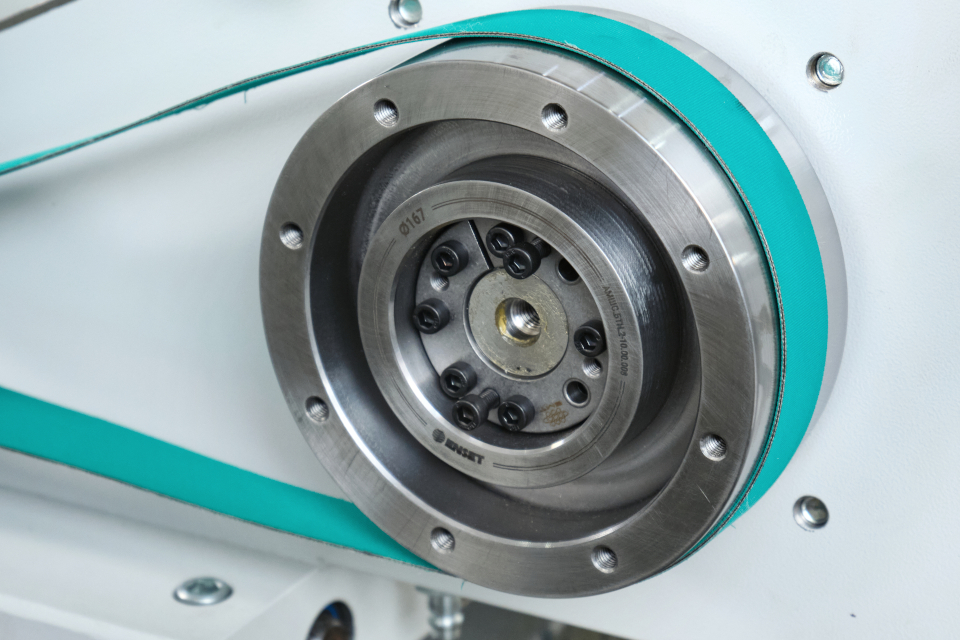

Универсальный модульный балансировочный станок с ременным приводом
БАЛТРОН-В – идеальное решение для проведения быстрой, безопасной
и высокоточной балансировки дискообразных роторов (рабочие колеса насосов, маховиков, шкивов, вентиляторов), якорей электродвигателей массой до 1500 кг. Станок БАЛТРОН-В станет незаменимой частью эффективного производственного процесса на предприятиях любой отрасли благодаря своим уникальным характеристикам и преимуществам в работе: - Балансировка на скоростях до 15 000 об/мин благодаря мощному сервоприводу.
- Цикл измерения в 2 – 5 раз быстрее, чем на станках с асинхронным приводом. - Массивная станина из литого высокопрочного чугуна с системой направляющих скольжения и 24-миллиметровыми Т-пазами для максимальной жесткости. - Широкий динамический диапазон измерения дисбалансов — от 0,25 гмм до 500 000 гмм. - Измерительная система ВИБРОЛАБ – в Госреестре средств измерения под № 84333-22.
- Самая высокая точность в классе, emar – 0,05 гмм/кг. - Гарантия на станок 60 мес.
