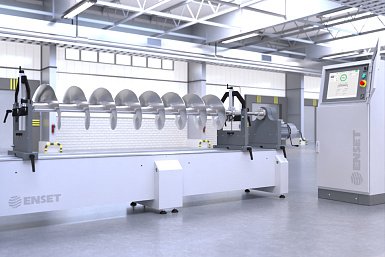

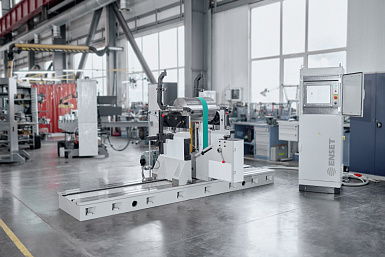

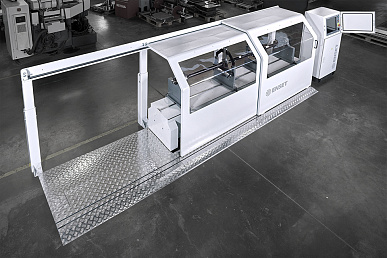

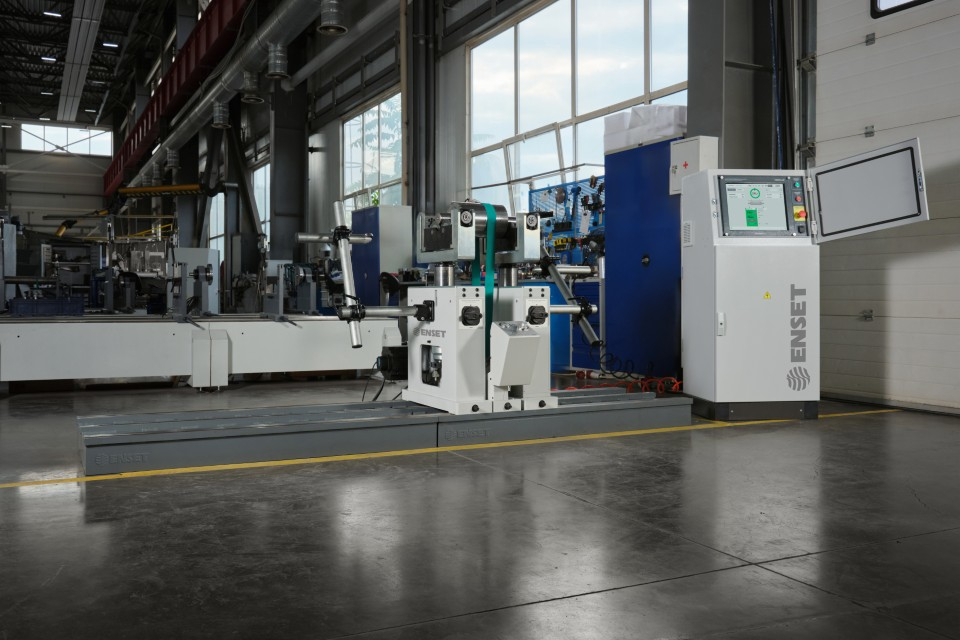

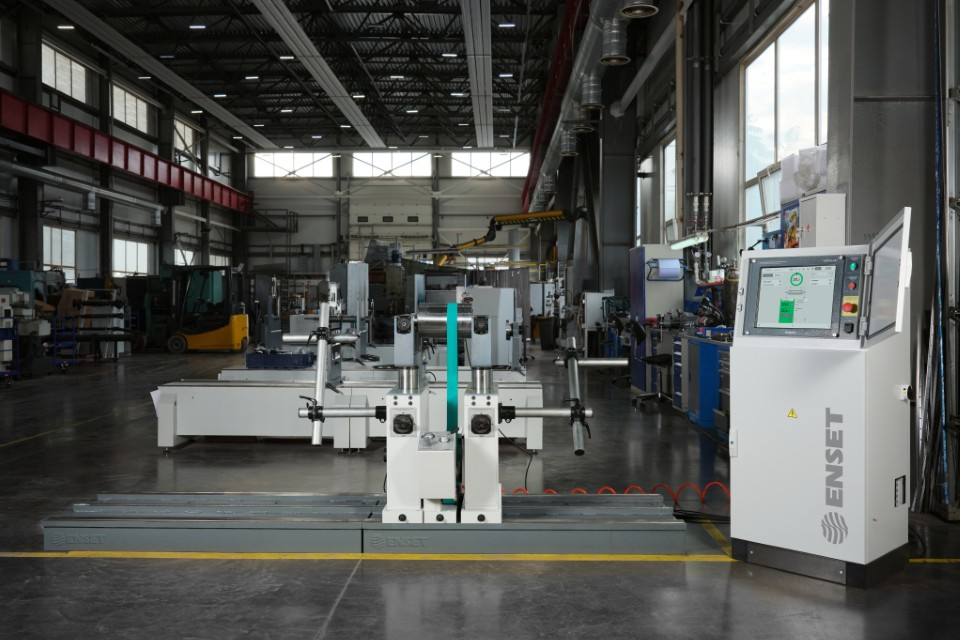

Балансировочный станок для роторов ФЛЕКСОР-3000-3000
Тип оборудования
Горизонтальный зарезонансный балансировочный станок
Назначение
Универсальный, для межопорных, консольных и двухконсольных роторов
Система управления
Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем

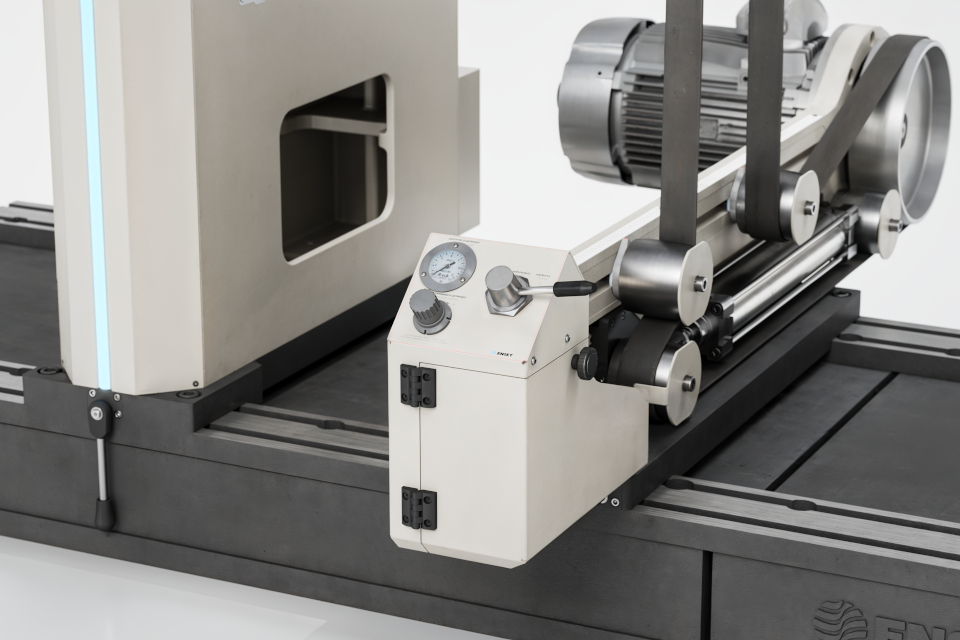

Натяжение ремня
Пневматическое

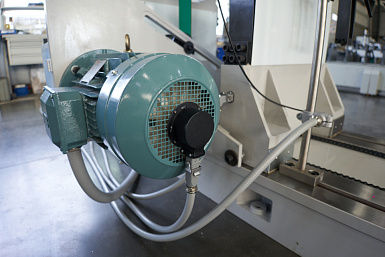

Тип двигателя и его характеристики
Частотно-регулируемый асинхронный, 3000 об/мин, 5,5 кВт (7,5 кВт)
Количество и тип опор

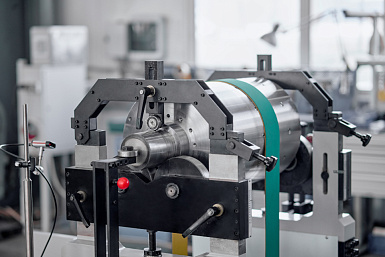

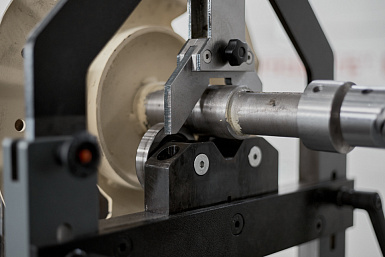

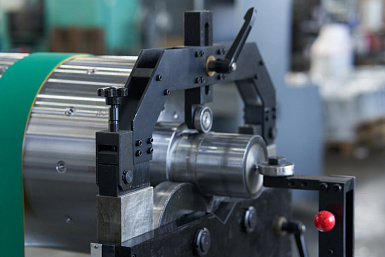

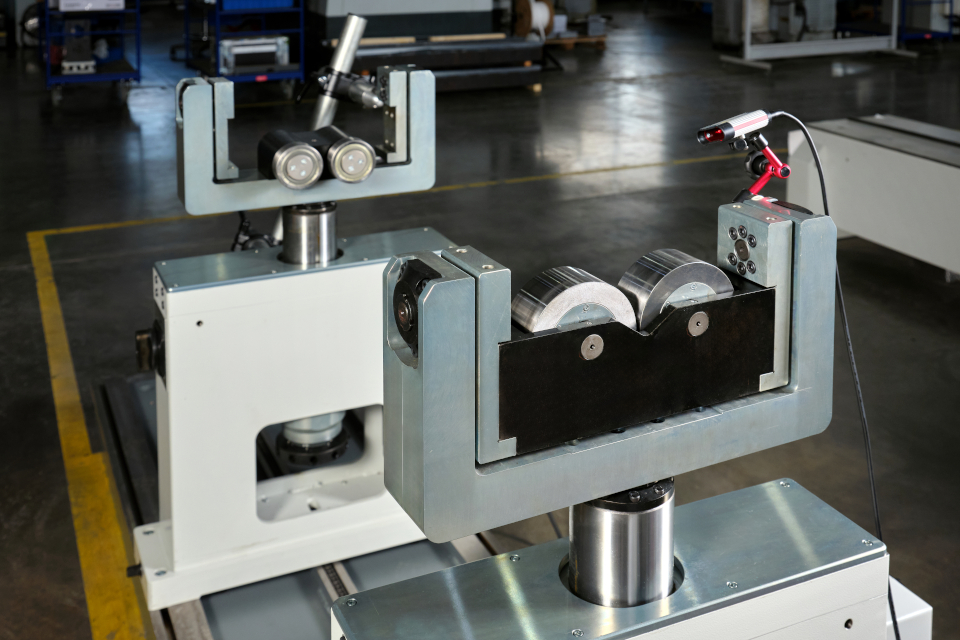

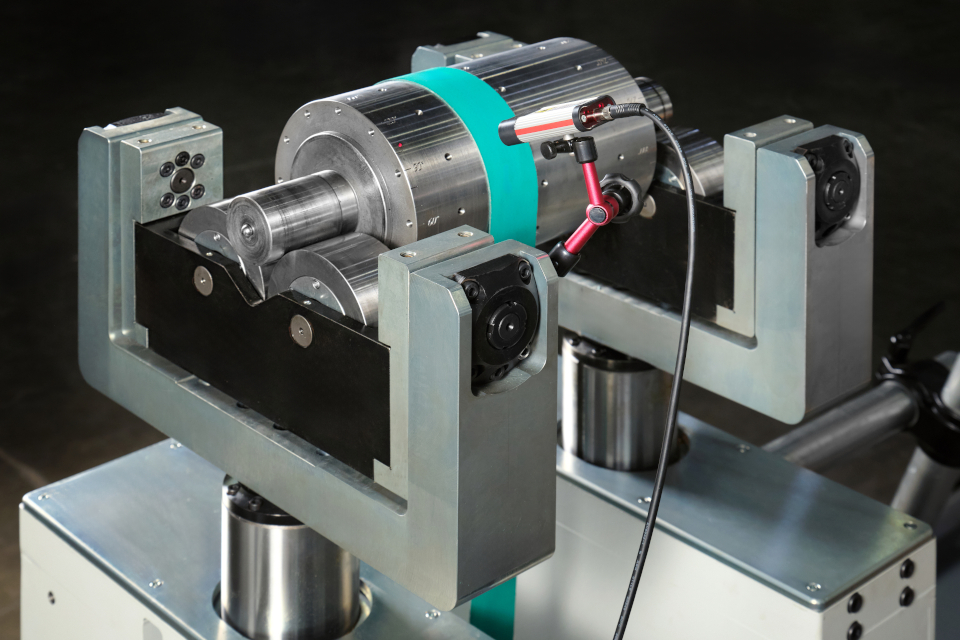

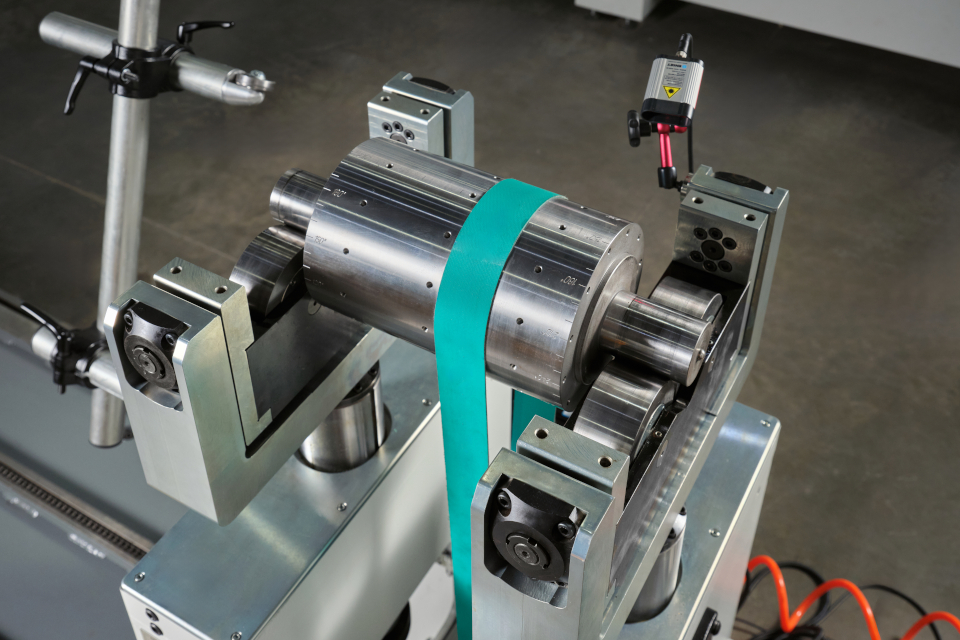

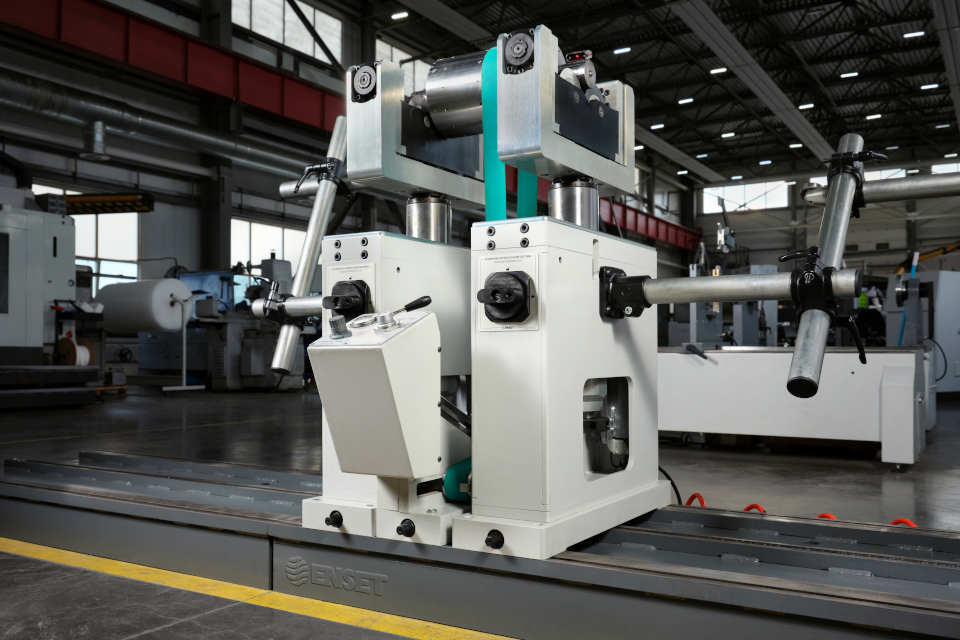

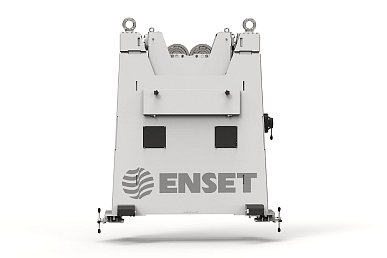

2 маятниковые опоры, регулируемые по высоте, роликовые блоки с тремя степенями свободы
Масса изделия
30 – 3000 кг
Максимальная нагрузка на 1 опору
2500 кг
Максимальный диаметр изделия
2000 мм
Максимальный диаметр изделия над ременным приводом
1445 мм
Длина изделия
400 - 2734 мм, между серединами опорных шеек
Диаметр опорных шеек ротора
30 - 400 мм
Коэффициент уменьшения дисбаланса URR
95 %
Точность измерения частоты вращения изделия
± (1+0,0025·n)
Точность измерения углового положения изделия
± 0,01º
Требования к электрической сети
3 фазы, 380 В, 50 Гц, 18 А (36 А), защитное заземление обязательно
Доворот изделия на позицию корректировки
Автоматический
Удержание изделия на позиции корректировки
Да
Датчики вибрации
Акселерометры
Тип датчика оборотов и фазы
Инкрементальный энкодер
Датчик углового положения изделия
Инкрементальный энкодер
Защита электроники от пыли и влаги
IP54
Анкерение к основанию или фундаменту
Анкерение к бетонному полу толщиной не менее 100 мм
Длина секции станины
1500 мм
Габаритные размеры (Д х Ш х В)
3024 х 1600 х 1600 мм
Габаритные размеры электрошкафа (ДхШхВ)
600 х 500 х 1400 мм
Масса оборудования (нетто)
2154 кг
Климатическое исполнение по ГОСТ 15150
Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %).
Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок
60 месяцев
Конструктивные особенности станины

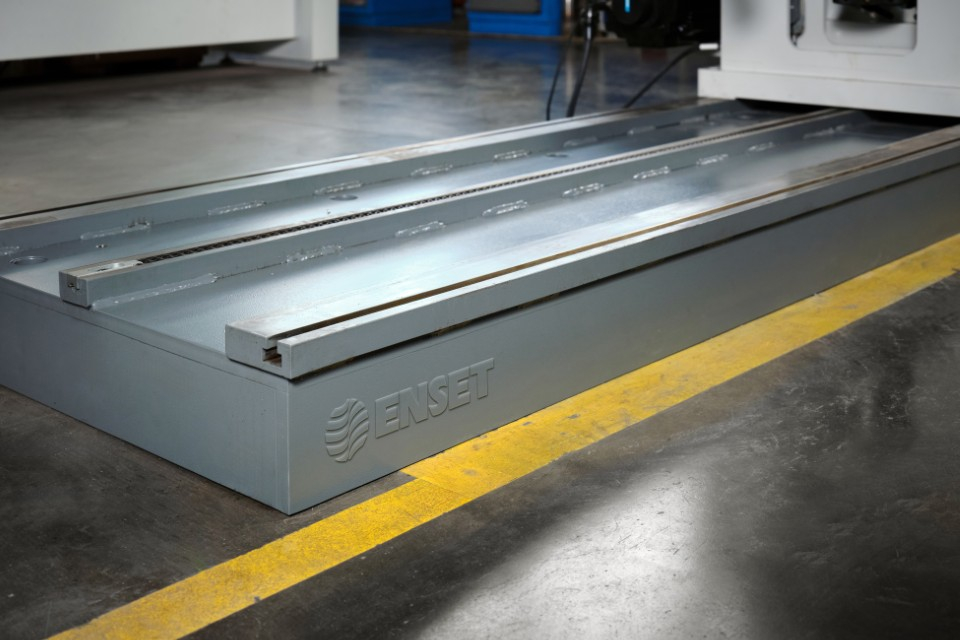

Станина из высокопрочного литого чугуна с Т-образными пазами и направляющими скольжения
Минимально достижимый остаточный удельный дисбаланс emar
0,1 гмм/кг
Частота вращения изделия при балансировке n
200-3000 об/мин
ТОЧНОСТЬ
• Измерительная система ВИБРОЛАБ – в Госреестре средств измерений под № 84333-22.
• Самая высокая точность в классе, emar до 0,05 гмм/кг.
• Широкий динамический диапазон измерения дисбалансов — от 2,5 до 5 000 000 гмм.
НАДЕЖНОСТЬ
• Станина из литого высокопрочного чугуна.

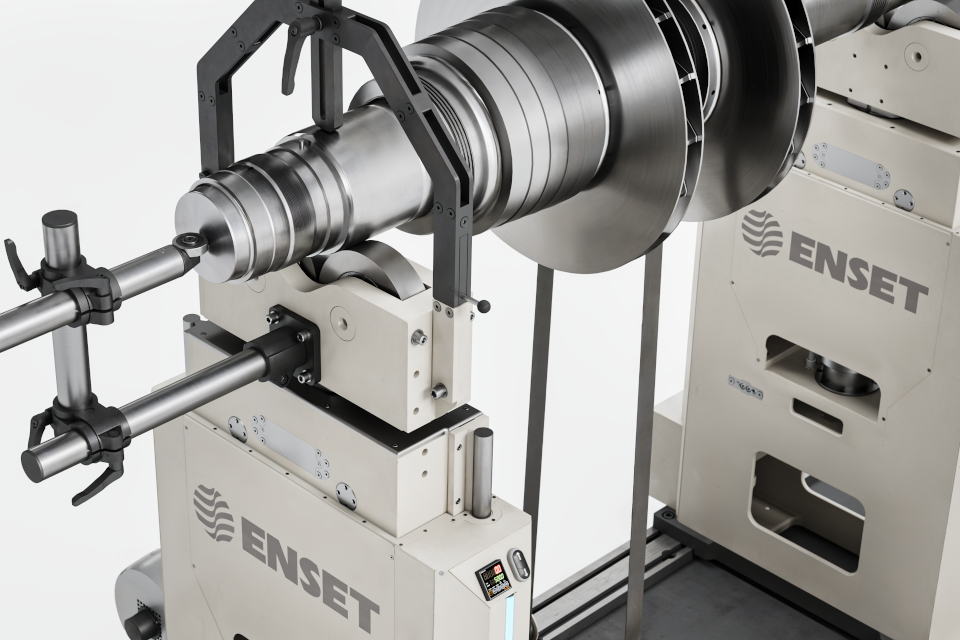

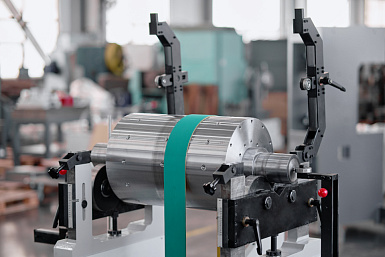

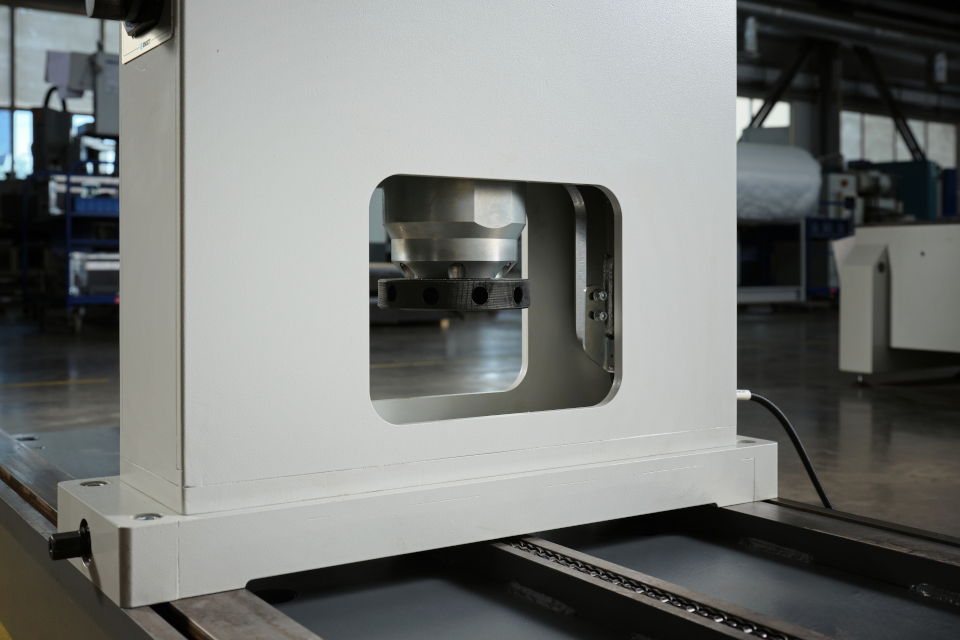

• 2 маятниковые опоры, перемещаемые по высоте сервоприводами, роликовые блоки с тремя степенями свободы.
• Высокотехнологичная конструкция опор с пятикратным запасом прочности.
• Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
• Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.
ПРОИЗВОДИТЕЛЬНОСТЬ

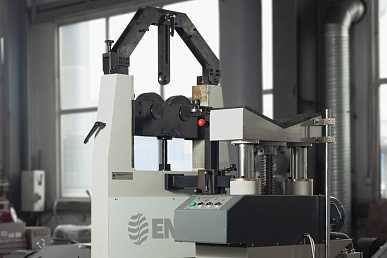

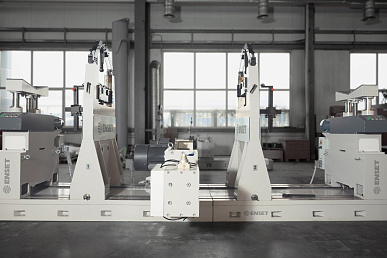

• Опоры с сервоприводами вертикального перемещения для быстрой и аккуратной установки тяжелых роторов на ролики станка без повреждения опорных шеек и без необходимости в дополнительных укладчиках.
• Балансировка на скоростях до 3000 об/мин благодаря мощному частотно-регулируемому асинхронному приводу.
• Коэффициент уменьшения дисбаланса URR – до 95 % (за один пуск).
• Автоматический доворот ротора в позицию корректировки дисбаланса.
УНИВЕРСАЛЬНОСТЬ

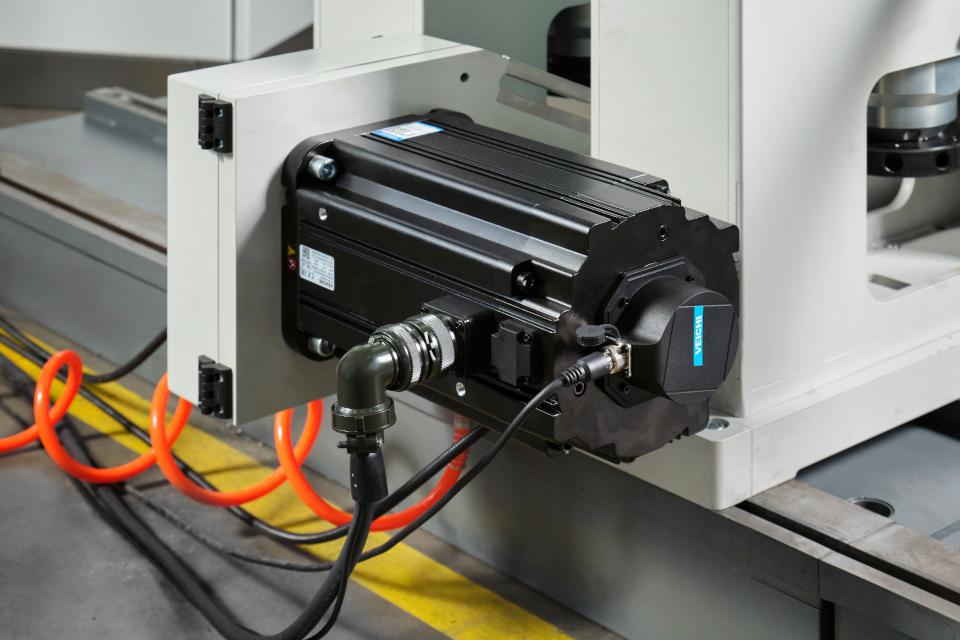

• Автоматическая настройка высоты установки опор при помощи сервопривода с цифровой индикацией и памятью положения.

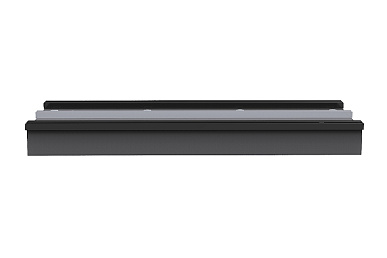

• Быстрая переналадка по длине.

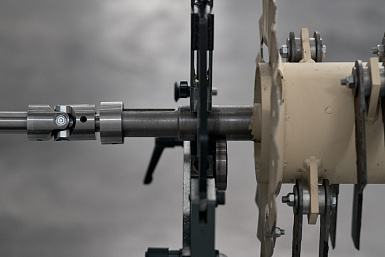

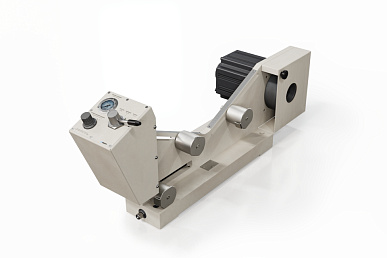

• Возможность оснащения станка ременным и осевым приводом.
• Множество режимов корректировки дисбалансов для всех видов изделий.
ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
• Простой и интуитивно понятный, полностью сенсорный интерфейс оператора.
• Модульная архитектура станка позволяет расширять его возможности и добавлять функции.
• Интеграция автоматических систем идентификации и маркировки роторов, корректировки дисбалансов.
• Станок для Индустрии 4.0.
БЕЗОПАСНОСТЬ
• Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
• Автоматическое торможение ротора при превышении допустимого уровня вибрации.
• Наличие сертификатов ТР ТС.
СЕРВИС И ПОДДЕРЖКА
• Гарантия на станок – пять лет, неограниченная техническая поддержка по телефону или онлайн.
• Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
• Удаленная диагностика и настройка станка специалистами ЭНСЕТ.
На станке удобно балансировать центрифуги, вал-шестерни, валы машин и механизмов, валки бумагоделательных машин, винты, гироскопы, импеллеры насосов, коленчатые валы ДВС, колеса турбин, колесные пары локомотивов, крыльчатки вентиляторов, крыльчатки насосов, мотор-вентиляторы, приводные шпиндели, рабочие колеса центробежных насосов, рабочие колеса вентиляторов, роторы генераторов, роторы турбокомпрессоров (турбины), роторы (якоря) электрических двигателей, турбины авиационных ГТД, якоря тяговых электродвигателей, роторные пилы (пилы ударного действия), дробилки, гиромоторы, зубчатые колёса, гидротрансформаторы.
