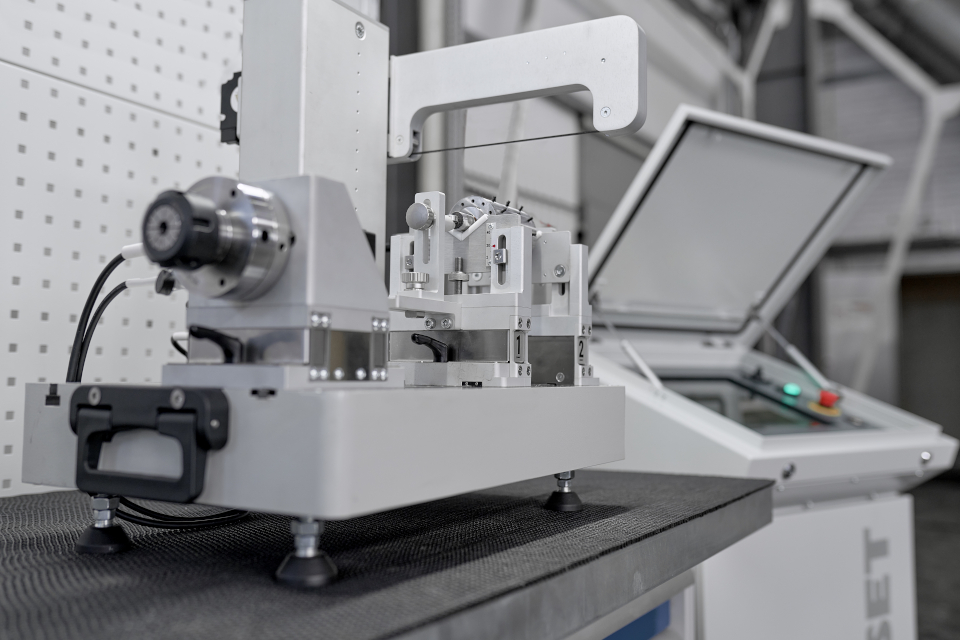

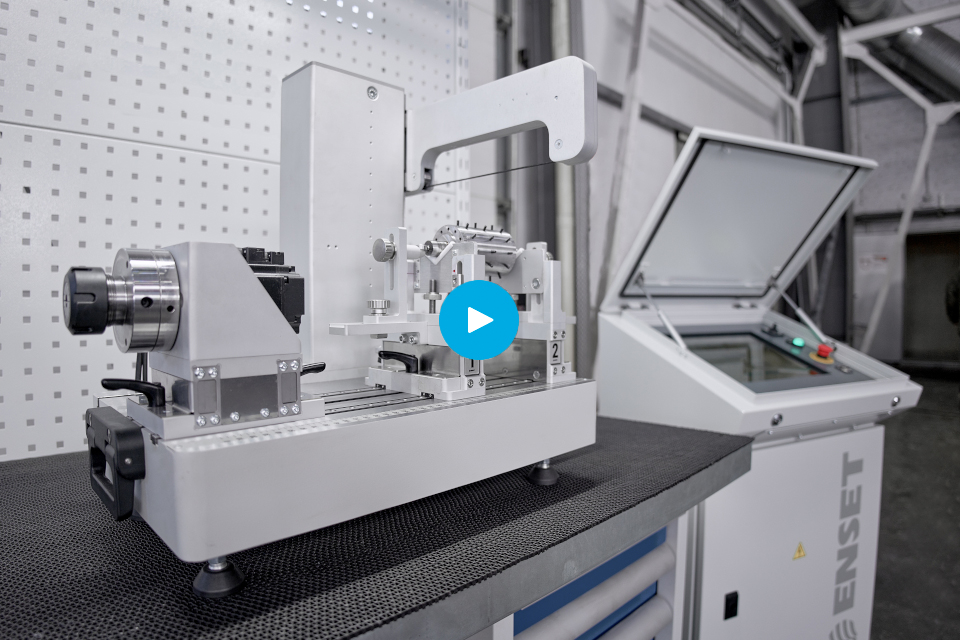

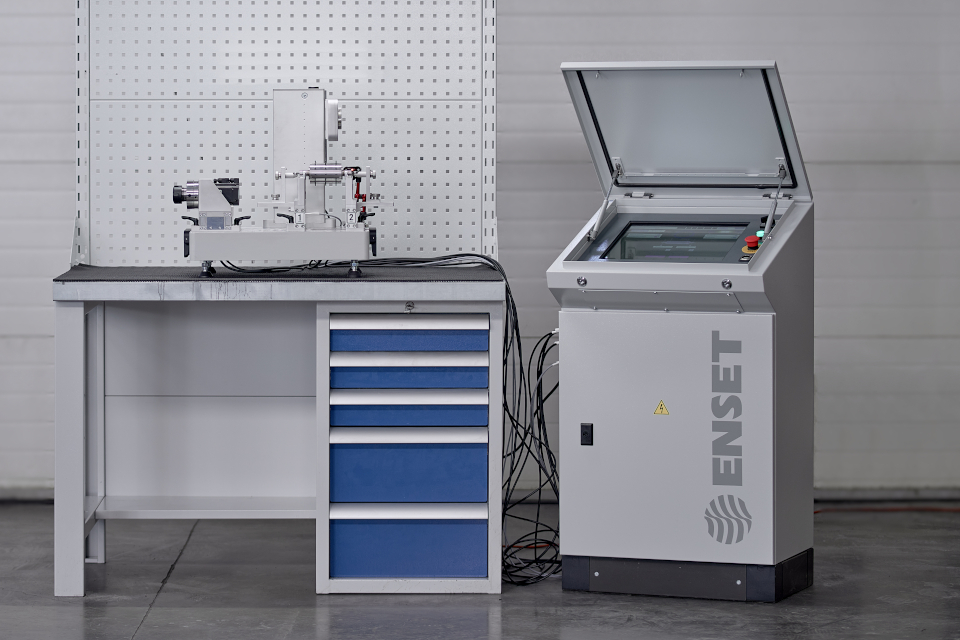

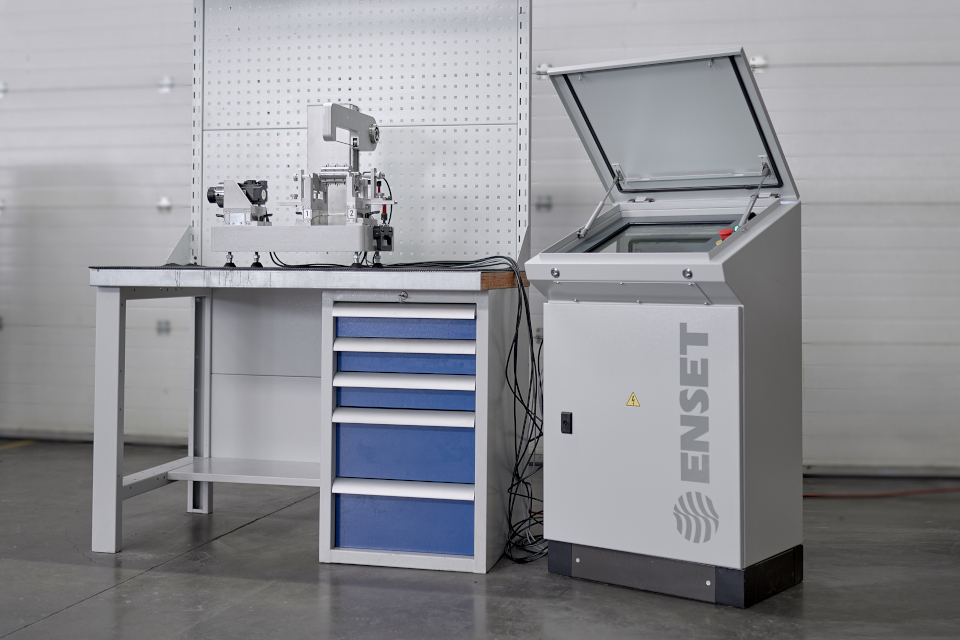

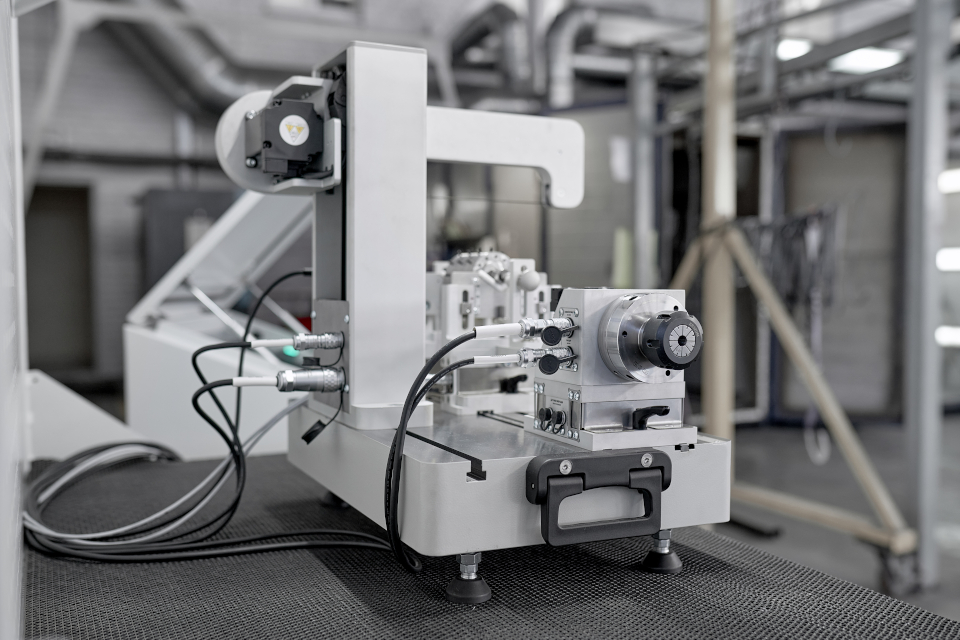

Балансировочный станок для малых роторов ПИКАССО

Преимущества

ТОЧНОСТЬ
• Измерительная система ВИБРОЛАБ – в Госреестре средств измерений под № 84333-22.
• Самая высокая точность в классе, emar – 0,01 гмм/кг.
• Снижение дисбаланса за один пуск (URR) 95 % – даже для роторов с большим начальным дисбалансом.
• Широкий динамический диапазон измерения дисбалансов — от 0,05 до 50 000 гмм.
НАДЕЖНОСТЬ

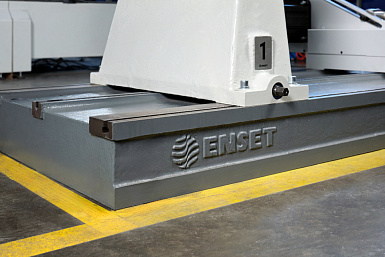

• Станина из нержавеющей стали с линейными направляющими и Т-образными пазами.
• Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.

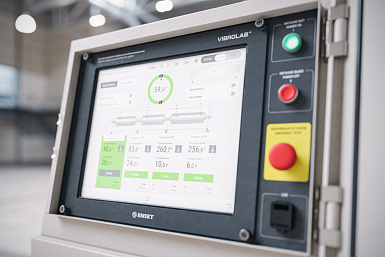

• Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.
ПРОИЗВОДИТЕЛЬНОСТЬ

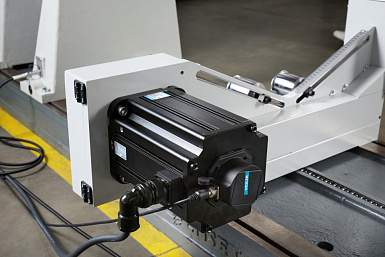

• Балансировка на скоростях до 30 000 об/мин благодаря мощному сервоприводу.
• Цикл измерения в 2-5 раз быстрее, чем на станках с асинхронным приводом.
• Автоматический доворот с точностью до 0,2º на позицию корректировки.
• Автоматическое удержание ротора для удобной корректировки дисбаланса.
УНИВЕРСАЛЬНОСТЬ
• Быстрая переналадка по длине без инструментов.
• Антимагнитное исполнение станка, подходящее для балансировки роторов с постоянным магнитом.

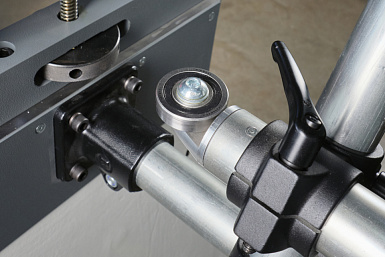

• Удобная регулировка опор по высоте.
• Множество режимов корректировки дисбалансов для всех видов изделий.
ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО

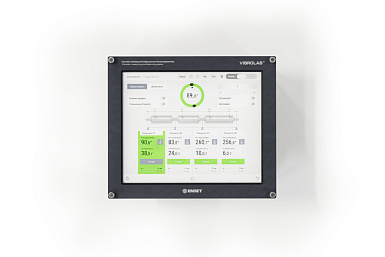

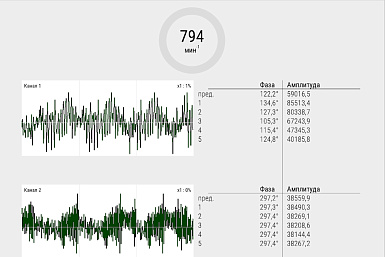

• Простой и интуитивно понятный, полностью сенсорный интерфейс оператора.
• Интеграция автоматических систем идентификации и маркировки роторов, корректировки дисбалансов.
• Станок для Индустрии 4.0.
БЕЗОПАСНОСТЬ
• Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
• Автоматическое торможение ротора при превышении допустимого уровня вибрации.
• Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 7475-2002) с блокировкой запуска.
• Наличие сертификатов ТР ТС.
СЕРВИС И ПОДДЕРЖКА
• Гарантия на станок – пять лет, неограниченная техническая поддержка по телефону или онлайн.
• Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
• Удаленная диагностика и настройка станка специалистами ЭНСЕТ.
Станок балансирует вал-шестерни, валы машин и механизмов, винты, гироскопы, импеллеры насосов, колеса турбин, крыльчатки вентиляторов, крыльчатки насосов, мотор-вентиляторы, приводные шпиндели, рабочие колеса центробежных насосов, рабочие колеса вентиляторов, роторы генераторов, роторы турбокомпрессоров (турбины), роторы (якоря) электрических двигателей, турбины авиационных ГТД, якоря тяговых электродвигателей, гиромоторы, зубчатые колёса.

Характеристики

Артикул	Picasso
Тип оборудования	Горизонтальный дорезонансный балансировочный станок с антимагнитными опорами
Назначение	Универсальный, для межопорных, консольных и двухконсольных роторов

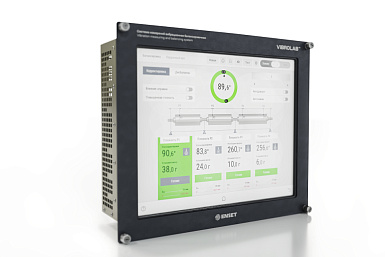

Система управления	Система измерений вибрационная балансировочная ВИБРОЛАБ, с цветным сенсорным дисплеем

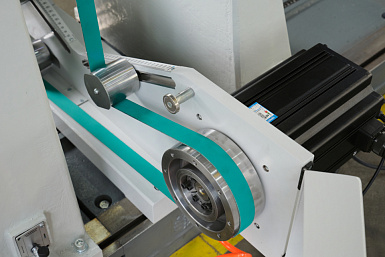

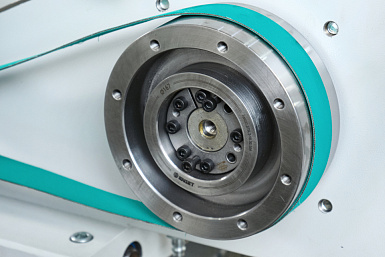

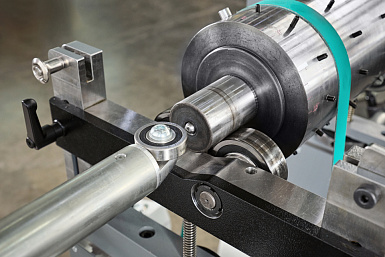

Привод изделия	Ременный
Натяжение ремня	Гравитационное
Тип двигателя и его характеристики	Серводвигатель, 3000 об/мин, 0,4 кВт
Количество и тип опор	2 опоры, регулируемые по высоте
Масса изделия	0,01 – 5,0 кг
Максимальный диаметр изделия	240 мм
Максимальный диаметр изделия над ременным приводом	120 мм
Длина изделия	5 – 475 мм, между серединами опорных шеек
Диаметр опорных шеек ротора	2 – 70 мм
Минимально достижимый остаточный удельный дисбаланс emar	0,01 гмм/кг
Коэффициент уменьшения дисбаланса URR	95 %
Частота вращения изделия при балансировке n	100 – 30000 об/мин
Точность измерения частоты вращения изделия	± (1+0,0025·n)
Точность измерения углового положения изделия	± 0,01º
Требования к электрической сети	1 фаза, 220 В, 50 Гц, 6 А, защитное заземление обязательно
Доворот изделия на позицию корректировки	Автоматический
Удержание изделия на позиции корректировки	Да
Датчики вибрации	Пьезоэлектрические датчики силы
Количество каналов измерения вибрации	2

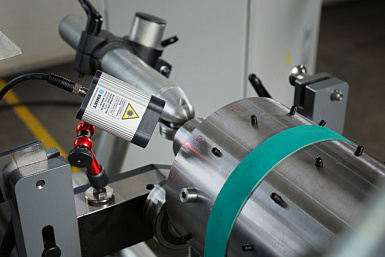

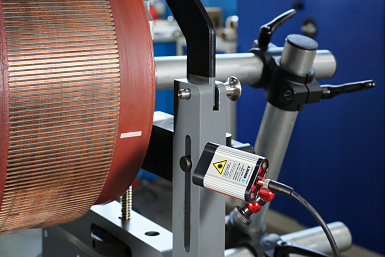

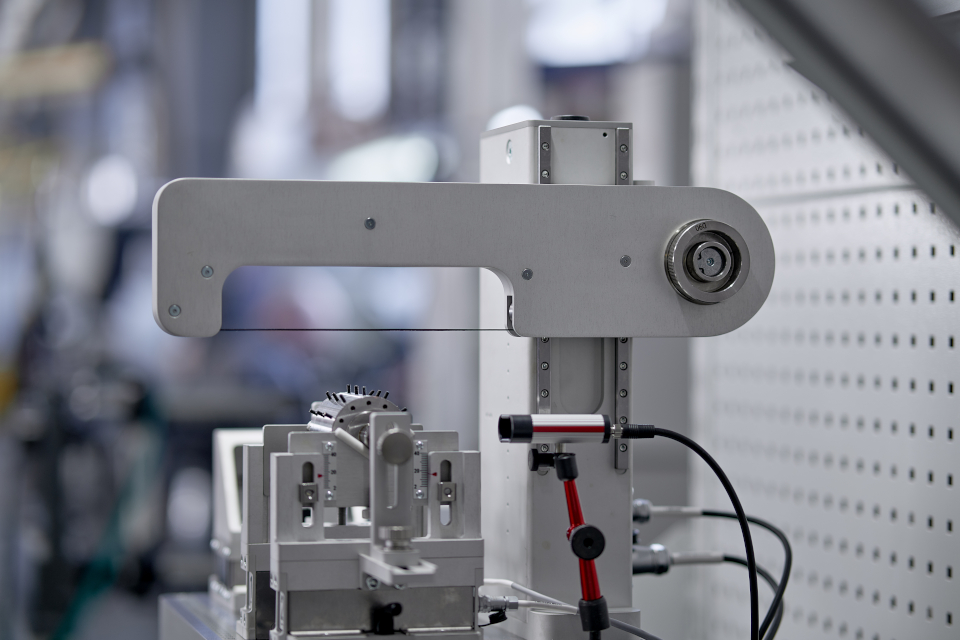

Тип датчика оборотов и фазы	Лазерный отметчик
Датчик углового положения изделия	Инкрементальный энкодер
Защита электроники от пыли и влаги	IP54
Анкерение к основанию или фундаменту	Анкерение не требуется, настольное исполнение
Конструктивные особенности станины	Станина из нержавеющей стали с Т-образными пазами и линейными направляющими качения
Габаритные размеры (Д х Ш х В)	530 х 430 х 490 мм
Габаритные размеры электрошкафа (Д х Ш х В)	600 х 500 х 1400 мм
Масса оборудования (нетто)	180 кг
Климатическое исполнение по ГОСТ 15150	Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок	24 месяца
