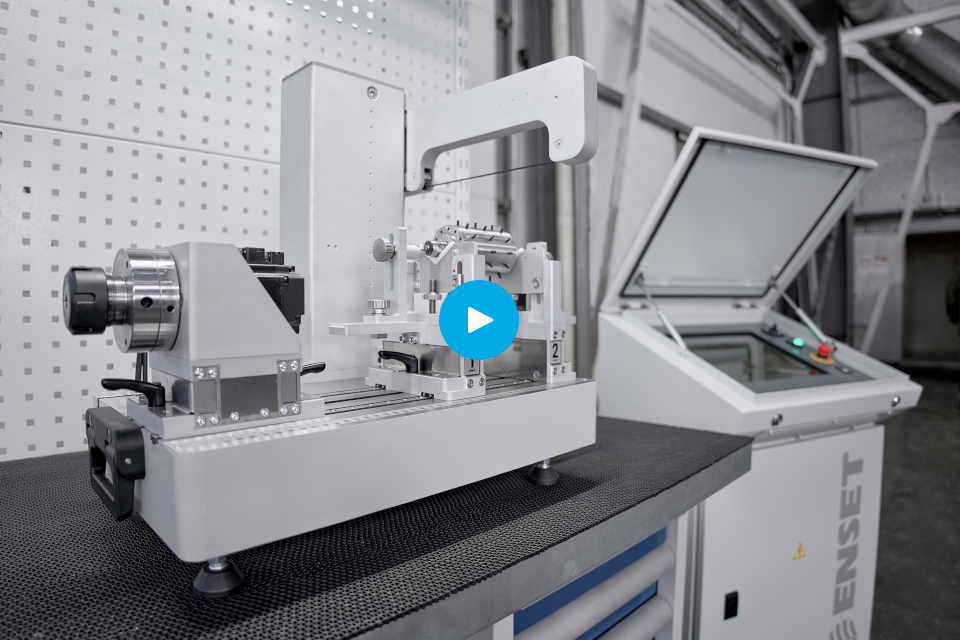

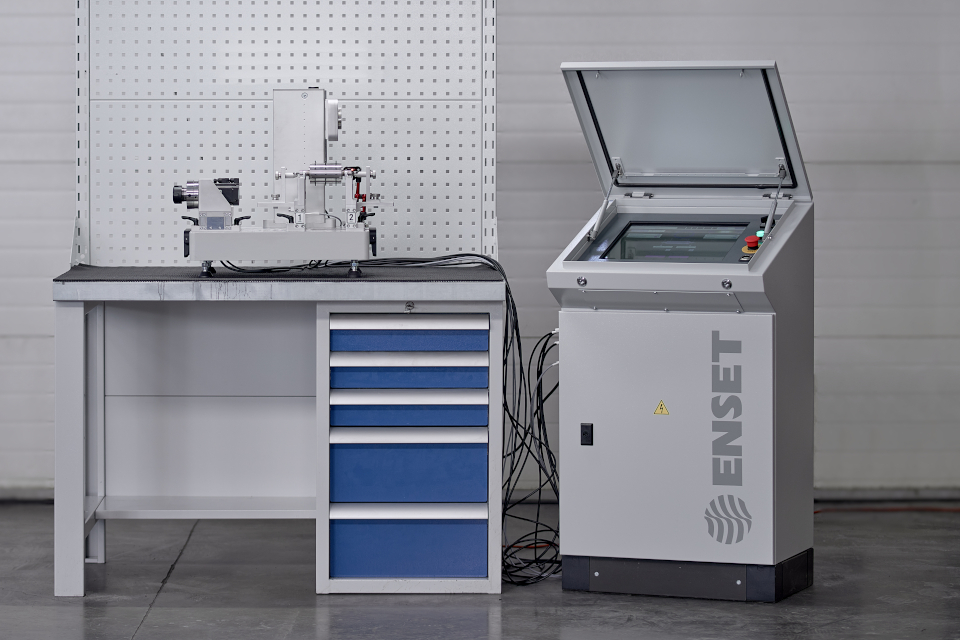

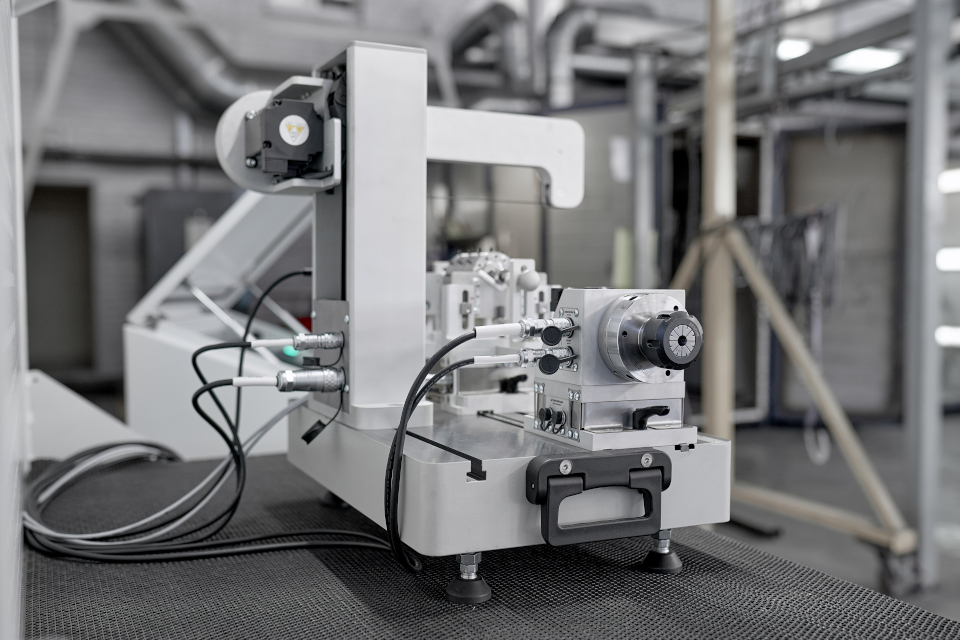

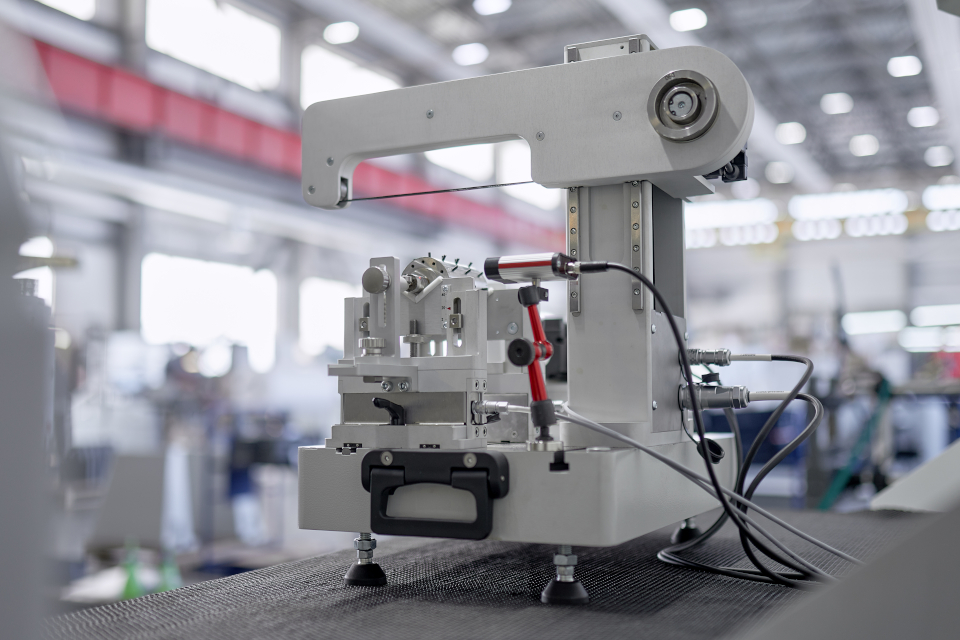

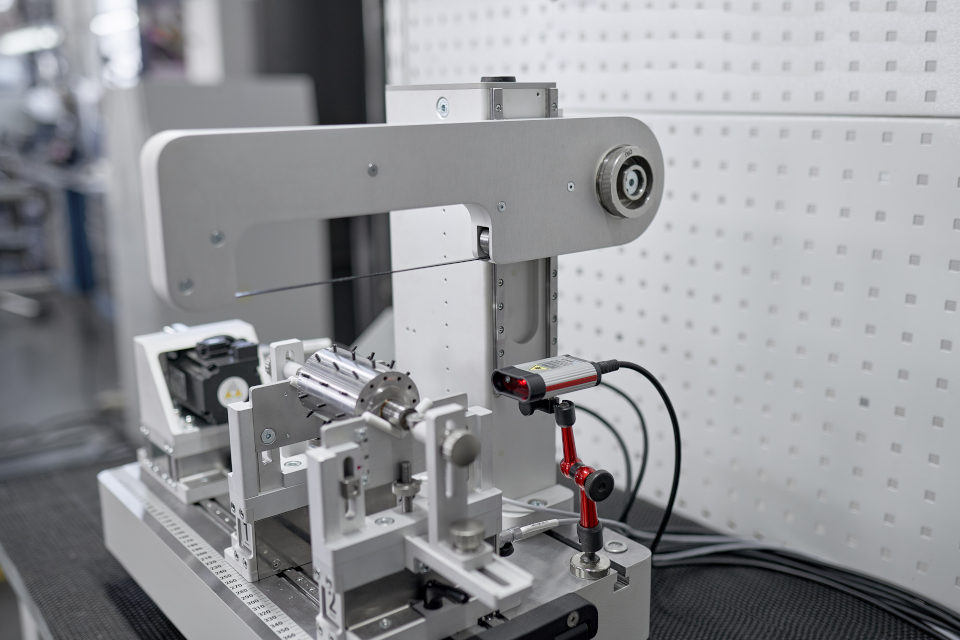

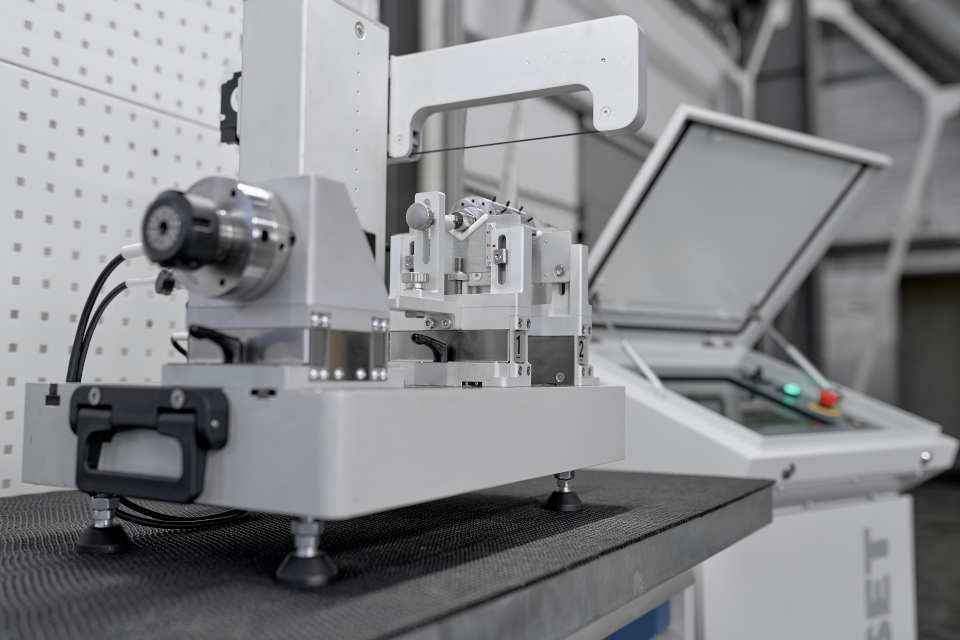

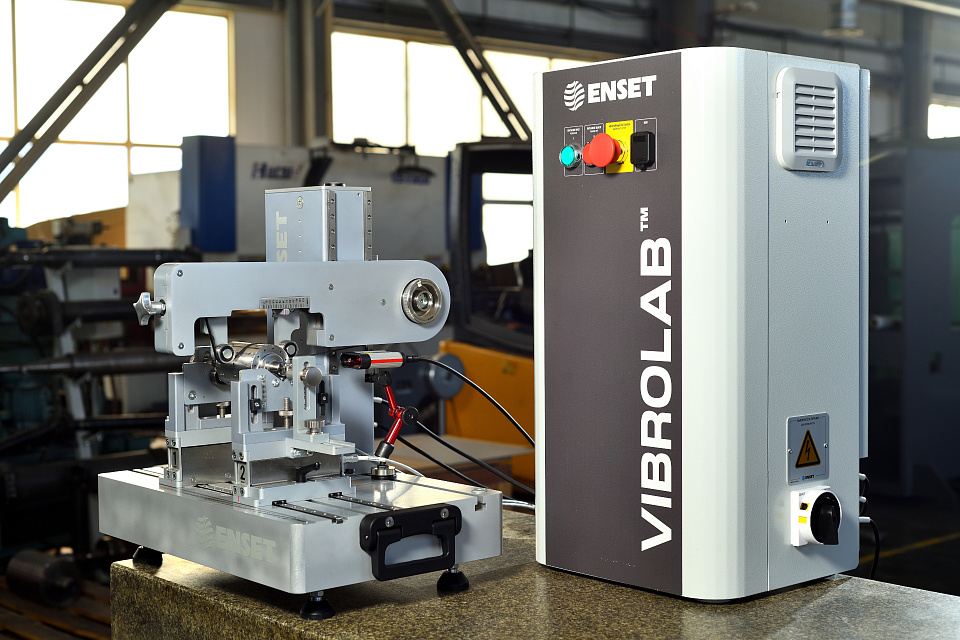

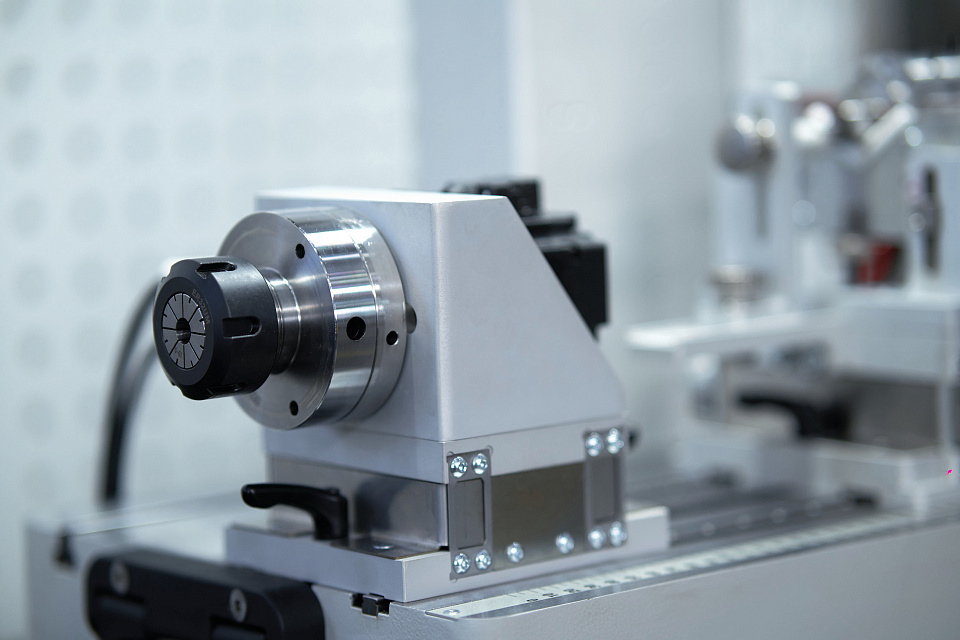

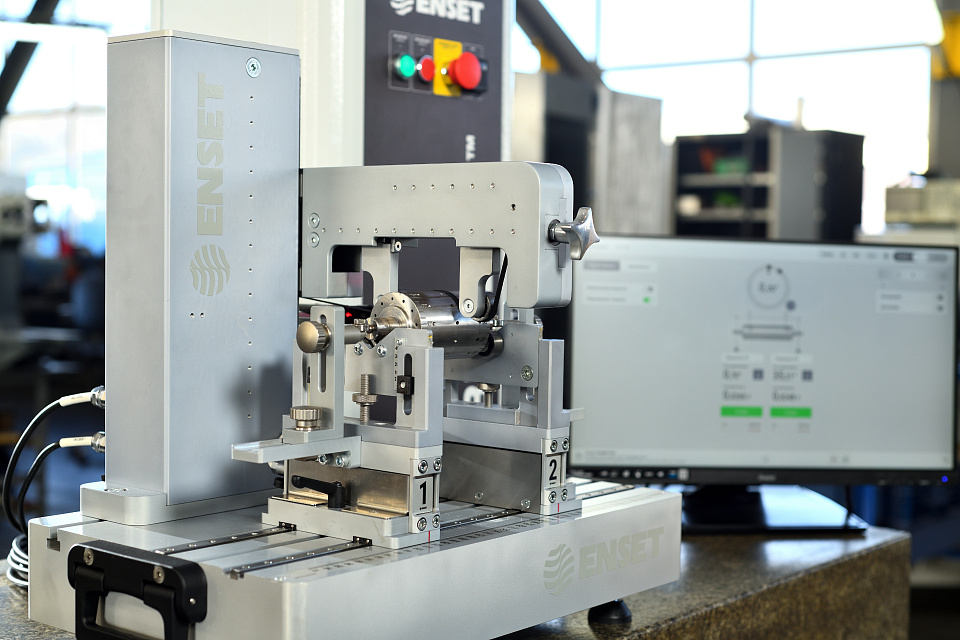

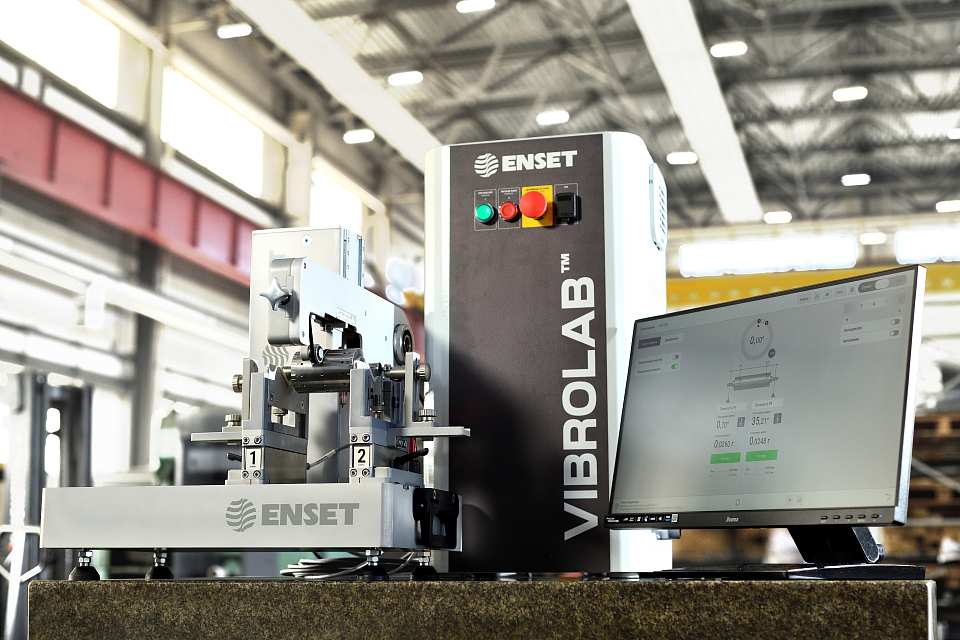

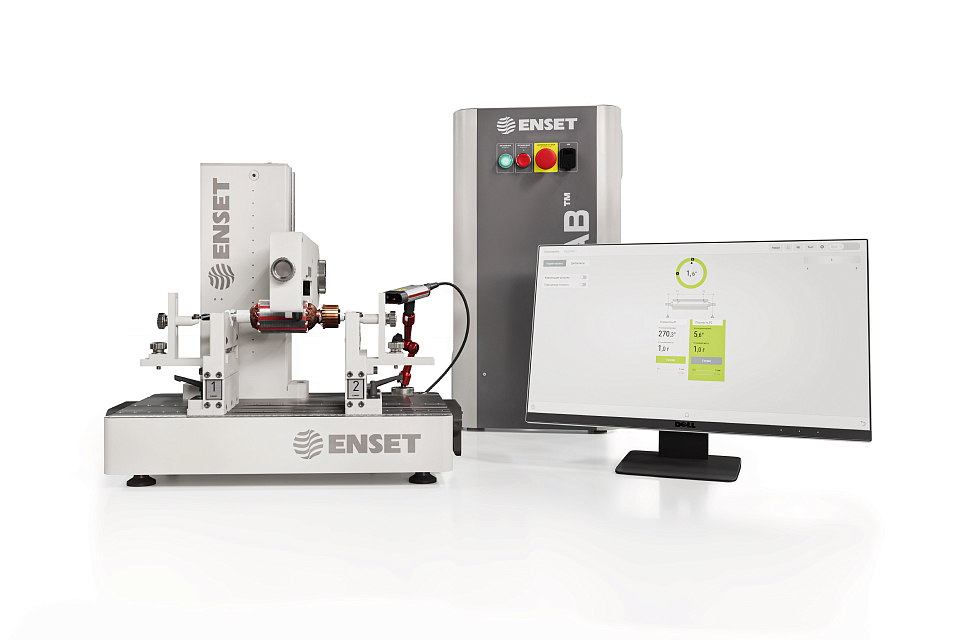

Горизонтальный дорезонансный балансировочный станок ПИКАССО-5.B

Максимальная масса ротора, кг:

0,05 0,5 5

Тип привода:

Ременный Шпиндель

Вид станка:

Дорезонансный

Характеристики Преимущества Документация Опции Сервис и гарантия Оплата

Характеристики

Модель	ПИКАССО-5.B
Тип оборудования	Горизонтальный дорезонансный балансировочный станок в антимагнитном исполнении
Назначение	Для динамической балансировки роторов с двумя опорными поверхностями
Система управления	Система измерений вибрационная балансировочная ВИБРОЛАБ с цветным сенсорным дисплеем 17 дюймов

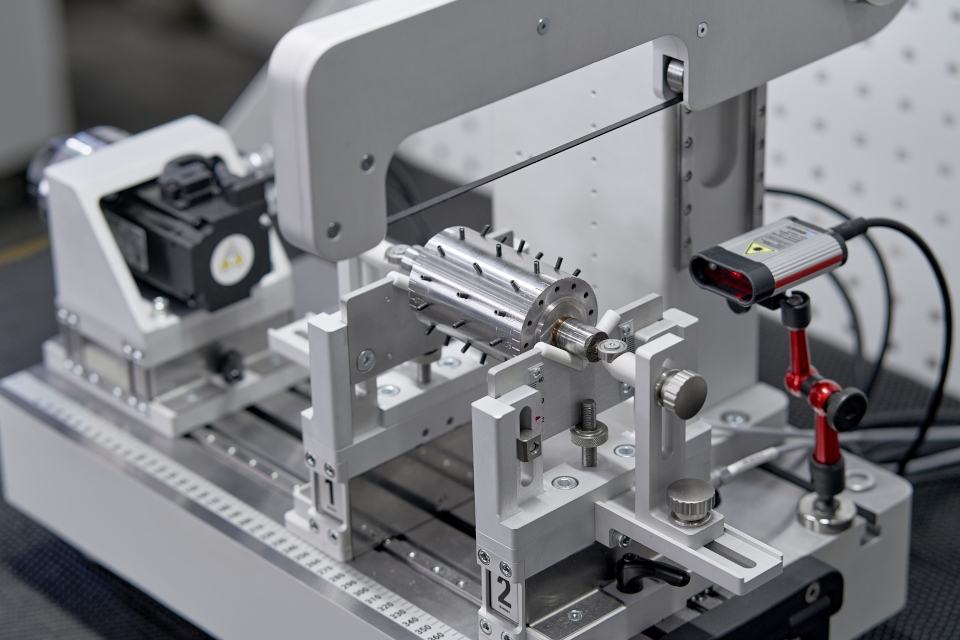

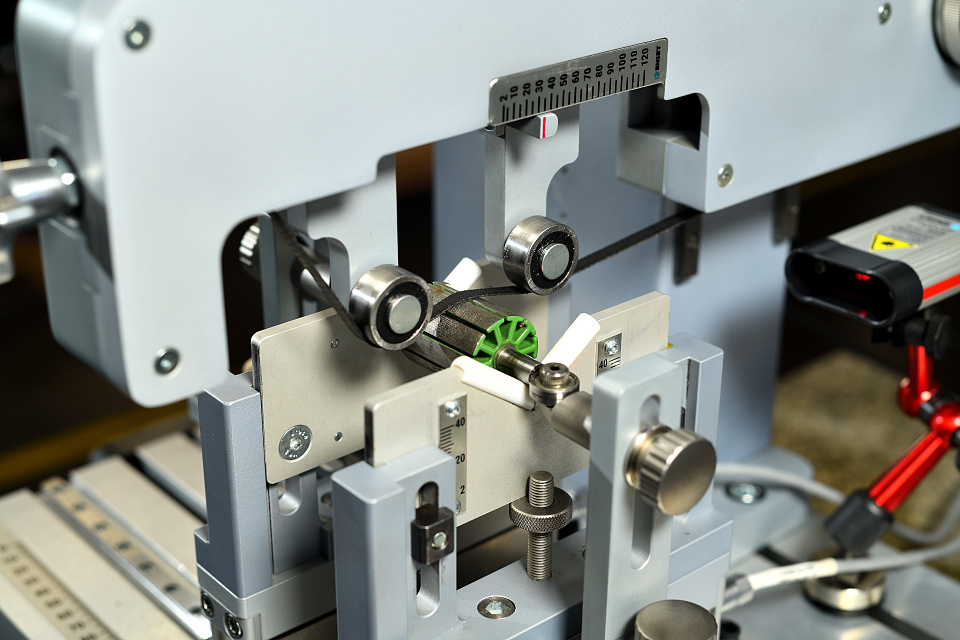

Тип привода	Ременный
Натяжение ремня	Гравитационное

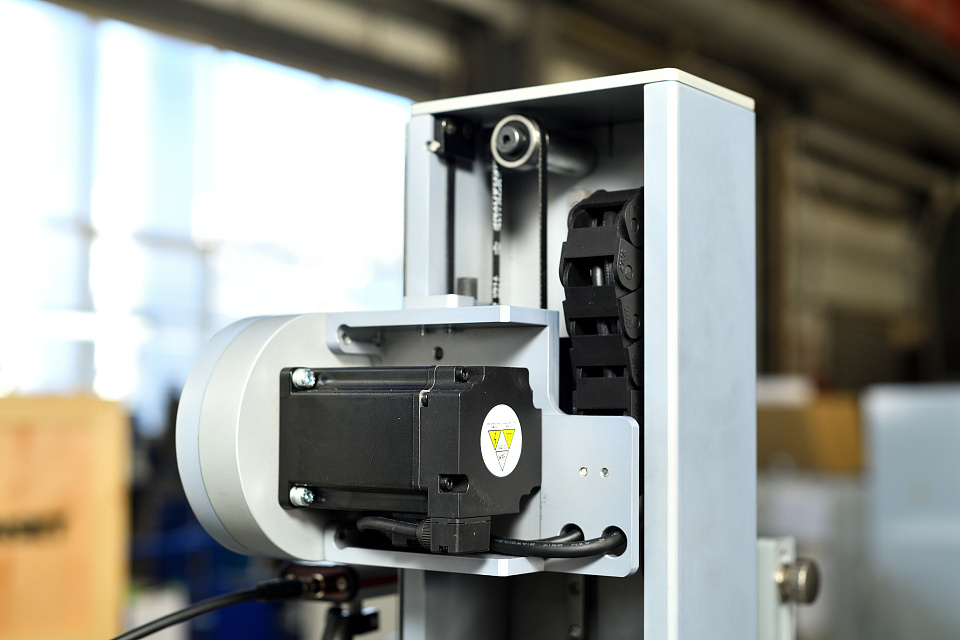

Тип двигателя и его характеристики	Серводвигатель, 6000 об/мин, 0,4 кВт
Количество и тип опор	2 опоры, регулируемые по высоте
Масса изделия	50 г – 5,0 кг
Максимальная нагрузка на 1 опору	3 кг
Максимальный диаметр изделия	240 мм
Максимальный диаметр изделия над ременным приводом	120 мм
Длина изделия	5 – 475 мм, между серединами опорных шеек
Диаметр цапф балансируемого изделия	2 – 70 мм
Минимально достижимый остаточный удельный дисбаланс	0,01 гмм/кг
Коэффициент уменьшения дисбаланса URR	95 %
Частота вращения изделия при балансировке n	100 – 6000 об/мин
Точность измерения частоты вращения изделия	± (1+0,0025·n)
Точность измерения углового положения изделия	± 0,01º
Требования к электрической сети	1 фаза, 230 В, 50 Гц, 6 А, защитное заземление обязательно
Доворот изделия на позицию корректировки	Автоматический
Удержание изделия на позиции корректировки	Да
Датчики вибрации	Пьезоэлектрические датчики силы
Количество каналов измерения вибрации	2

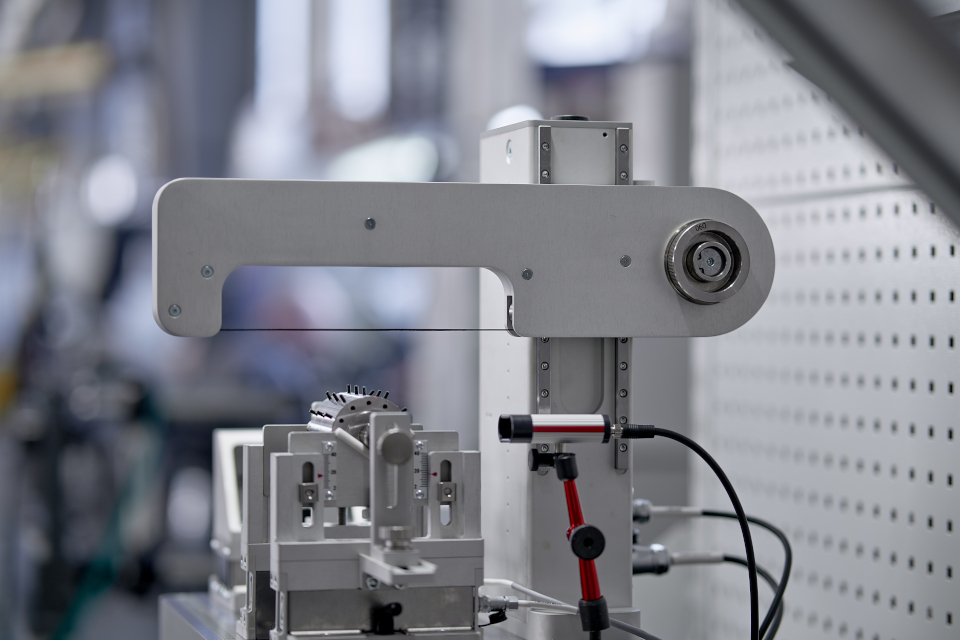

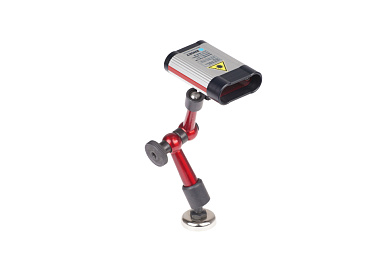

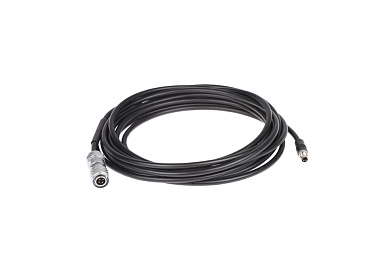

Тип датчика оборотов	Лазерный отметчик
Датчик углового положения изделия	Инкрементальный энкодер
Защита электроники от пыли и влаги	IP54
Анкерение к основанию или фундаменту	Настольное исполнение
Конструктивные особенности станины	Станина из дюралюминиевого сплава с Т-образными пазами и линейными направляющими качения
Габаритные размеры (Д х Ш х В)	530 х 460 х 490 мм
Габаритные размеры электрошкафа (Д х Ш х В)	385 х 340 х 635 мм
Масса оборудования (нетто)	80 кг
Климатическое исполнение по ГОСТ 15150	Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок	24 месяца

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ
Измерительная система ВИБРОЛАБ – в Госреестре средств измерений под № 84333-22.
Самая высокая точность в серии e_mar – 0,01 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 0,01 до 50 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на станок – два года, неограниченная техническая поддержка по телефону или онлайн.
Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
Удаленная диагностика и настройка станка специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Станина из алюминиевого сплава с линейными направляющимии Т-образными пазами.
Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Простой и интуитивно понятный, полностью сенсорный интерфейс оператора.
Интеграция автоматических систем идентификации и маркировки роторов, корректировки дисбалансов.
Станок для Индустрии 4.0, готов к интеграции с системами MES, SCADA, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
Балансировка на скоростях до 30 000 об/мин, благодаря мощному сервоприводу.
Цикл измерения в 2 – 5 раз быстрее, чем на станках с асинхронным приводом.
Высокий коэффициент уменьшения дисбаланса за один пуск URR = 95 % благодаря линейности колебательной системы.
Автоматический доворот с точностью до 0,2º на позицию корректировки.
Автоматическое удержание ротора для удобной корректировки дисбаланса.

УНИВЕРСАЛЬНОСТЬ
Быстрая переналадка по длине без инструментов.
Станок выполнен целиком из антимагнитных материалов, включая алюминиевые сплавы и нержавеющую сталь, что позволяет использовать его для балансировки изделий с мощными постоянными магнитами.
Удобная регулировка опор по высоте.
Множество режимов корректировки дисбалансов для всех видов изделий.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.
Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
Автоматическое торможение ротора при превышении допустимого уровня вибрации.
Наличие сертификатов ТР ТС.

Документация

Серия ПИКАССО.pdf

PDF, 2 MB

ПИКАССО. Декларация о соответствии ТР ТС 004/2011, ТР ТС 020/2011

PDF, 331 KB

ВИБРОЛАБ-5. Декларация о соответствии ТР ТС 004/2011, ТР ТС 020/2011

PDF, 10 MB

ВИБРОЛАБ. Сертификат об утверждении типа средств измерений

PDF, 458 KB

Опции: Принтер для печати протокола балансировки

Лазерный принтер для печати протоколов балансировки

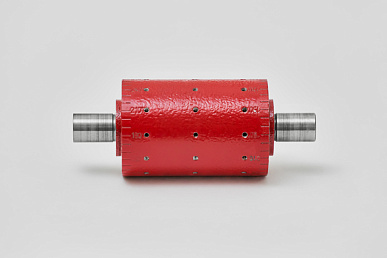

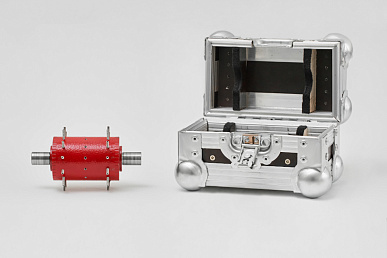

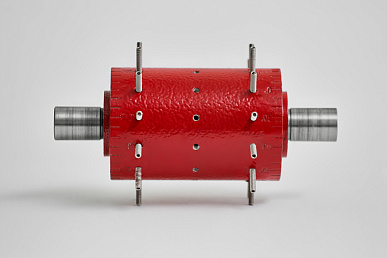

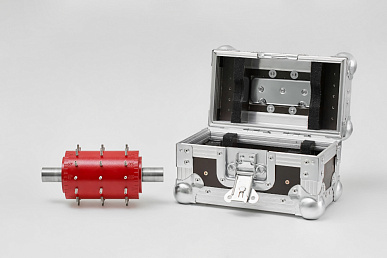

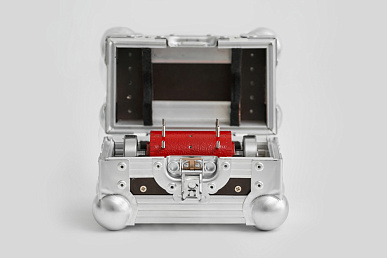

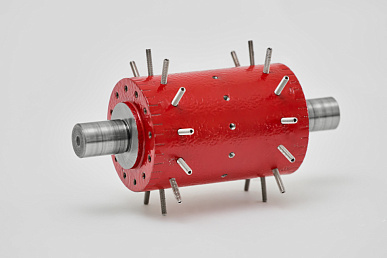

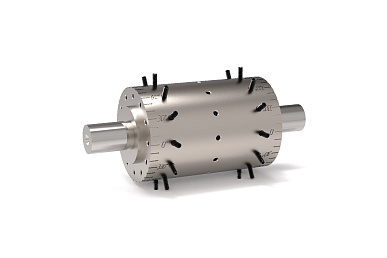

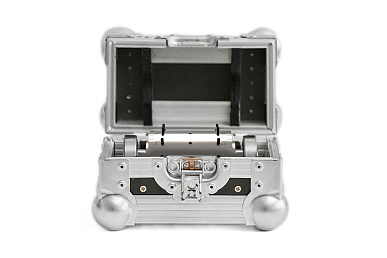

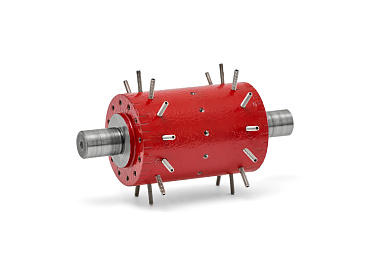

Контрольный ротор типа B № 2 ГОСТ 20076-2007

Предназначен для проверки балансировочного станка по ГОСТ 20076-2007

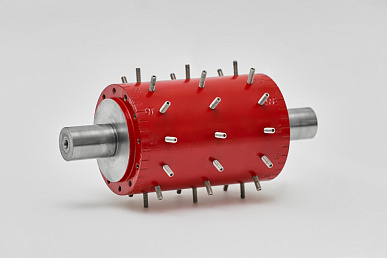

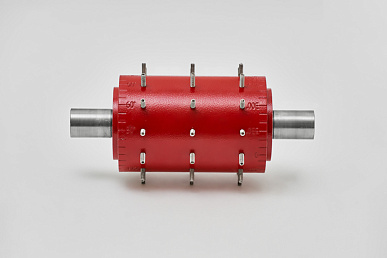

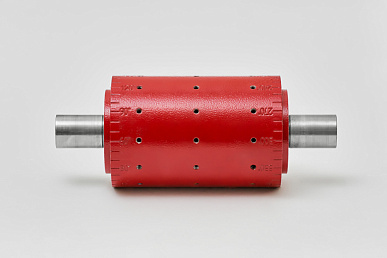

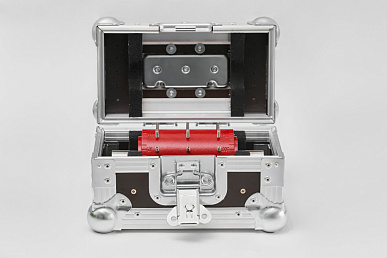

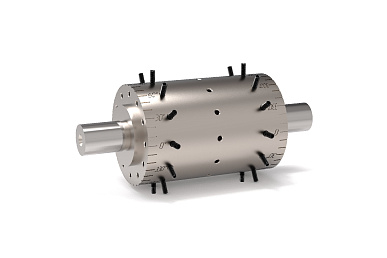

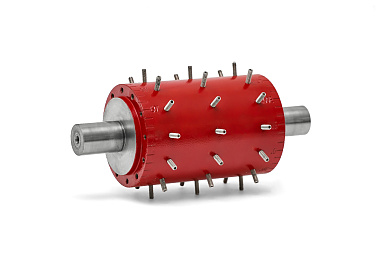

Контрольный ротор типа B № 3 ГОСТ 20076-2007

Предназначен для проверки балансировочного станка по ГОСТ 20076-2007

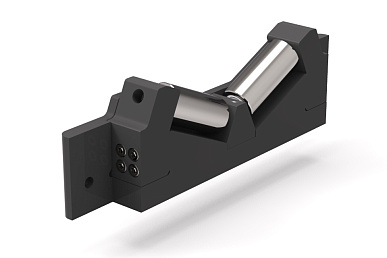

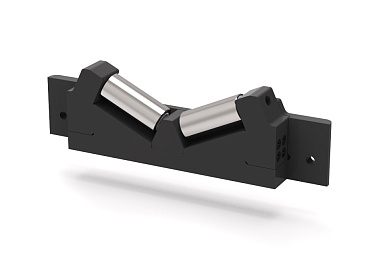

V-образный роликовый блок для балансировки в собственных подшипниках

Обеспечивает балансировку роторов, на цапфах которых уже установлены подшипники качения.

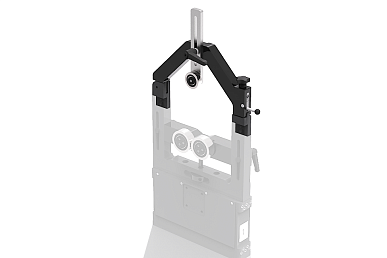

Силовой прижимной ролик для балансировки консольных роторов

Cлужит для предотвращения отрыва вала от блока основных роликов при балансировке консольно расположенных роторов
