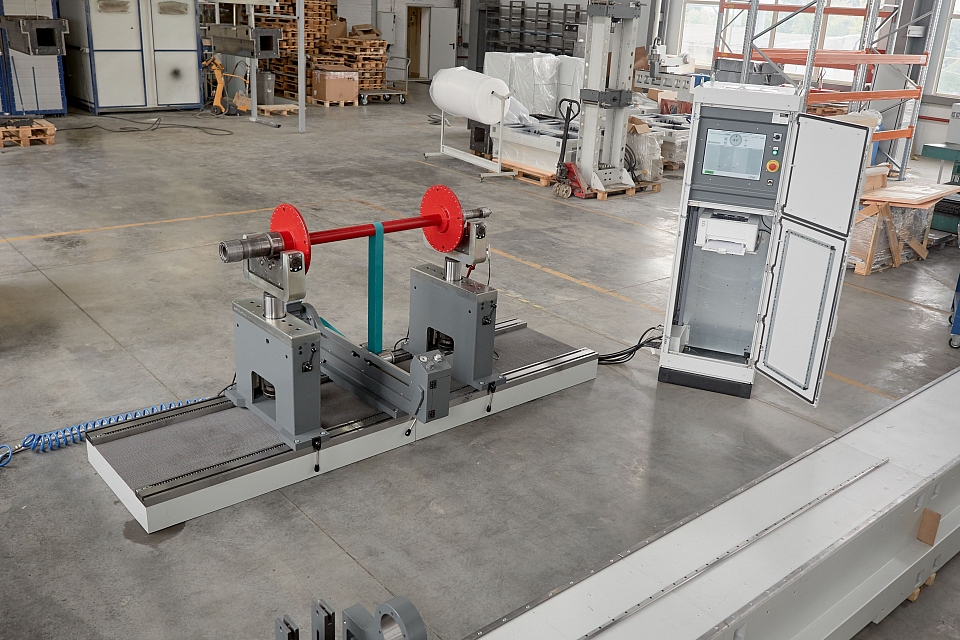

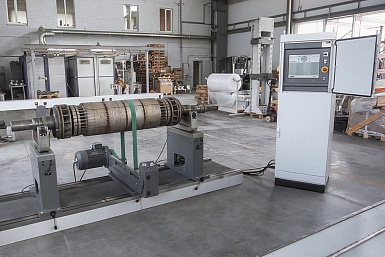

ДБР-5000ДЗ
1
Привод изделия

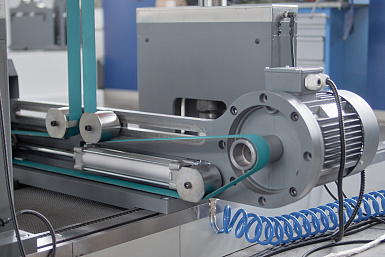

Ременный, с пневматическим механизмом натягивания (осевой – опция)
Тип
В режиме податливых опор – зарезонансный, жестких – дорезонансный
Масса изделия
От 30 до 5000 кг
Диаметр изделия максимальный
2300 мм
Требования к электрической сети
Сеть переменного тока 3 фазы, 380 В 50 Гц, 21 А с обязательной установкой защитного заземления
Количество опор и плоскостей измерения
2 шт., регулируемые по высоте
Степени свободы, обеспечиваемые опорами
Вокруг своей оси; в плоскости, перпендикулярной оси вращения; в горизонтальной плоскости
Габаритные размеры станка (Д х Ш х В)
3000 х 1090 х 1150 мм
Габаритные размеры электрошкафа (Д х Ш х В)
600 х 600 х 1960 мм
Расстояние между серединами опорных шеек ротора
350 – 2750 мм
Класс точности балансировки
G1 по ГОСТ ИСО 1940-1-2007
Электропривод
Частотно-регулируемый асинхронный, 300–2500 об/мин, 15 кВт
Доворот изделия на угол корректировки
Ручной или автоматический (опция)

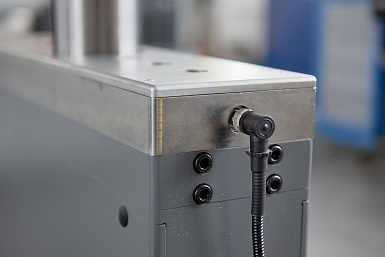

Тип датчиков вибрации
В дорезонансном режиме - датчики силы пьезоэлектрические; в зарезонансном режиме - акселерометры емкостные

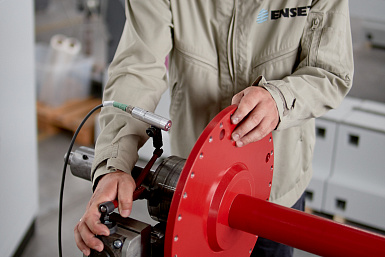

Тип датчика фазы для ременного привода
Лазерный отметчик оборотов
Защита от пыли и влаги
IP55

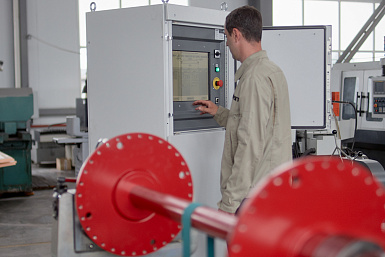

Интерфейс пользователя
Цветной сенсорный монитор, стойкий к ударам
Фундамент под станок
Бетонный пол с твёрдым покрытием толщиной не менее 160 мм
Масса станка вместе с электрошкафом
2470 кг

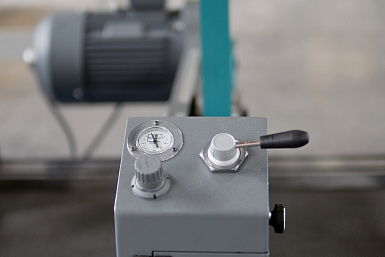

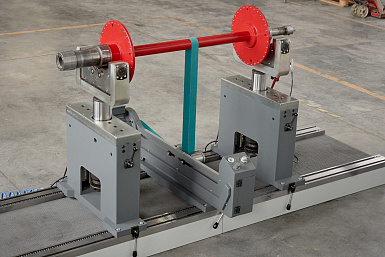

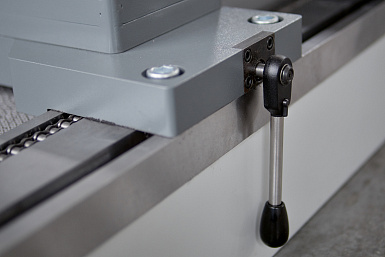

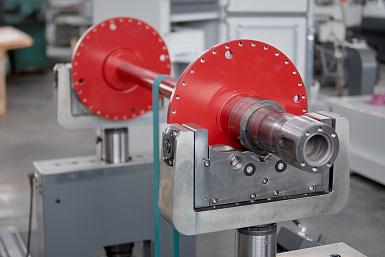

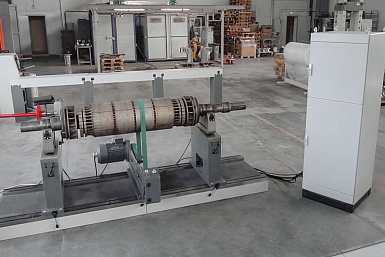

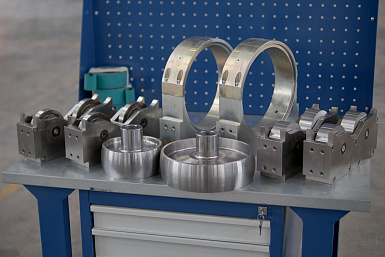

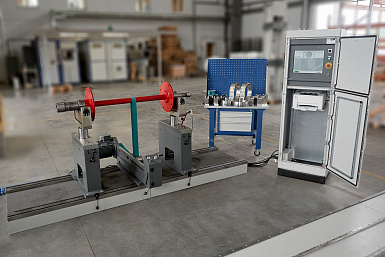

Станок предназначен для динамической балансировки, анализа и измерения интенсивности колебаний роторов в дорезонансном и зарезонансном режимах Балансировочная измерительная система ВИБРОЛАБ внесена в Государственный реестр средств измерений Масса балансируемого изделия – до 5 тонн Оптимизирован для балансировки гибких и жестких роторов Рычажно-цепной механизм перемещения опор Встроеные алгоритмы проверки станка по ГОСТ Осевые упоры и самоустанавливающиеся роликовые опоры входят в комплект поставки Пневматическая система натяжения приводного ремня До 4 степеней подвижности опор Электро- и механические комплектующие – только европейского производства Модульная разборная конструкция с возможностью последующего удлинения Гарантия на станок и все его компоненты – 12 месяцев
