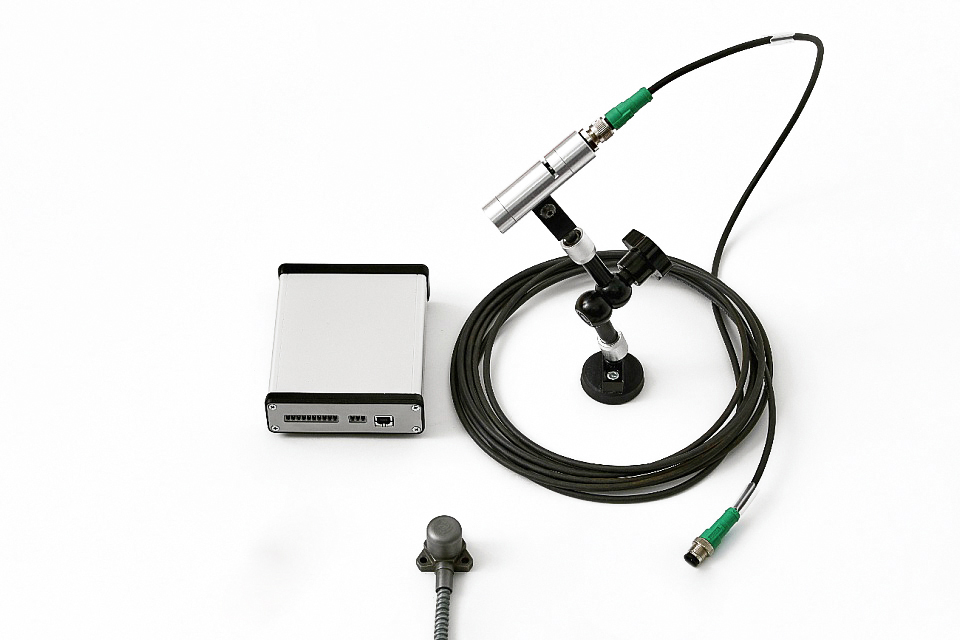

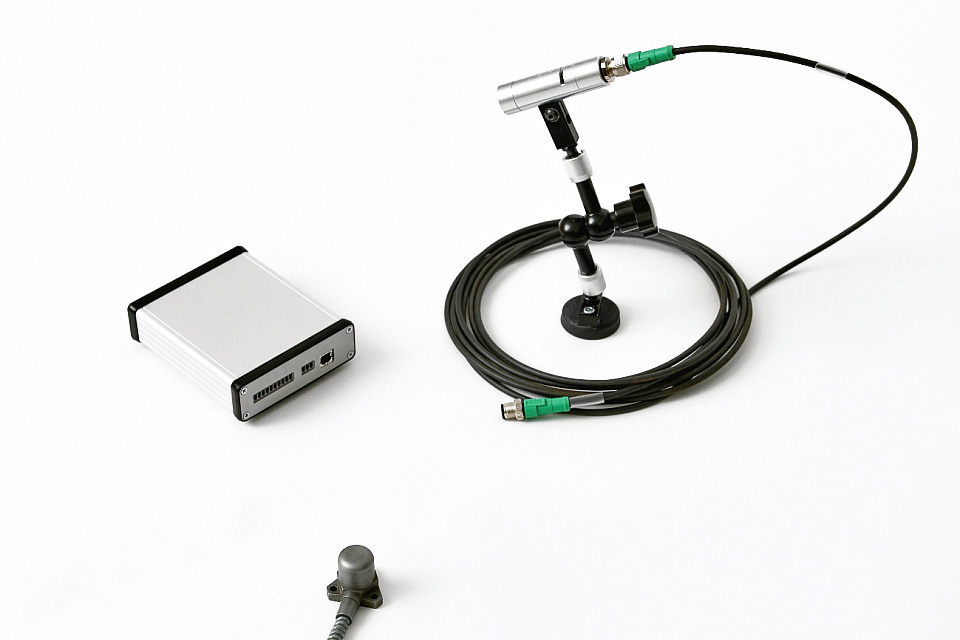

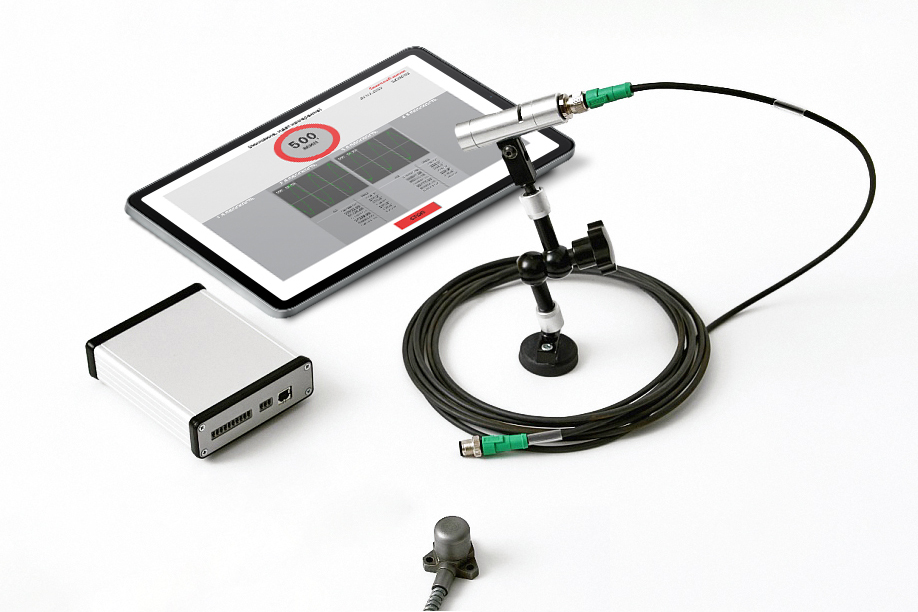

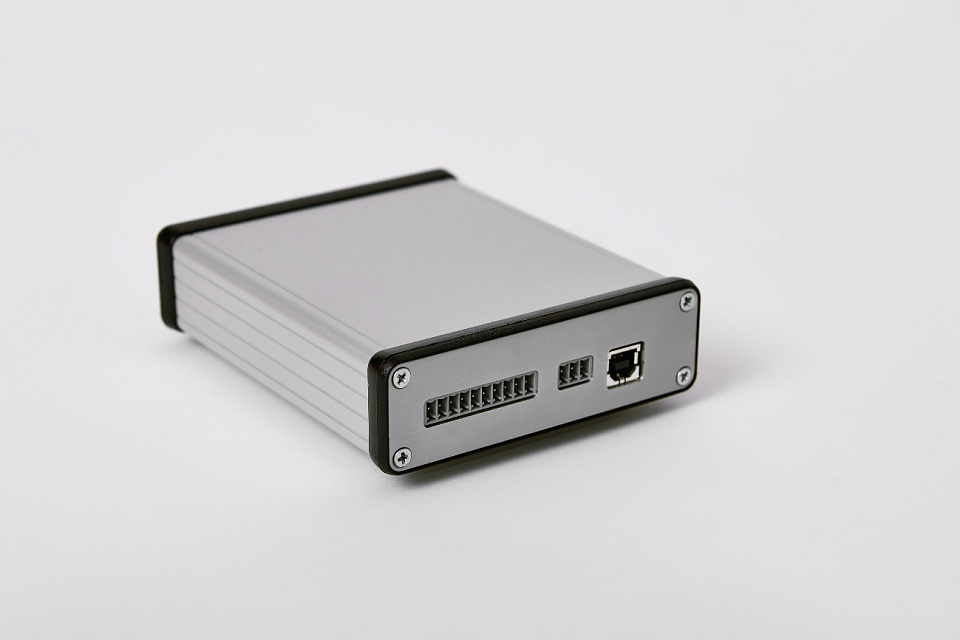

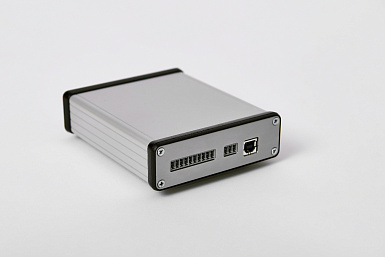

Портативный прибор для балансировки на месте НАНО

Портативный прибор для балансировки на месте НАНО от производителя Энсет

Портативный прибор для балансировки на месте НАНО

Преимущества

Портативный прибор для балансировки на месте
Не требует внешнего питания – подключается по USB к устройствам на базе ОС Windows (ноутбук, персональный или планшетный компьютер)
Простой и понятный интерфейс на русском языке с подсказками оператору, исключающий ошибки
Подключаются любые датчики: акселерометры, датчики силы, с активной электроникой и пассивные
Совместим с лазерным отметчиком оборотов, работающим при любых внешних засветках

Документация

НАНО. Паспорт

PDF, 448 КБ

НАНО. Руководство по эксплуатации

PDF, 4 МБ

Демо-версия ПО ВИБРОЛАБ

RAR, 5 МБ, Минимальные требования: Windows 7 и графический ускоритель с поддержкой OpenGL 2.0+

Характеристики

Артикул	NANO
Габаритные размеры основного блока (Д х Ш х В), не более	130 х 105 х 35 мм
Тип датчиков вибрации	акселерометры, датчики силы, с активной электроникой и пассивные
Количество измерительных каналов виброперемещения	1–4 шт.
Диапазон измерений амплитуды виброперемещения	1 – 1 000 мкм
Пределы допускаемой относительной погрешности измерений амплитуды	±3 %
Диапазон допускаемых частот вращения ротора	180 – 30000 об/мин
Пределы допускаемой погрешности измерений частоты вращения ротора	± (1+0,0025 n) об/мин, где n – число оборотов ротора
Диапазон определяемых дисбалансов	0,1 – 500 гмм/кг
Диапазон рабочих частот	3 – 500 Гц
Тип отметчика оборотов	Лазерный
Потребляемая мощность, не более	2,5 Вт
Напряжение питания	5 В
Диапазон рабочих температур	От +10 до +35 °С
Средняя наработка на отказ	40000 ч
Средний срок службы	25 лет
Масса основного блока	260 г

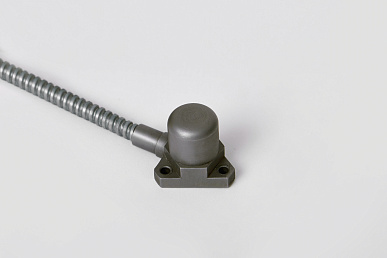

Опции и принадлежности: Акселерометр пьезоэлектрический

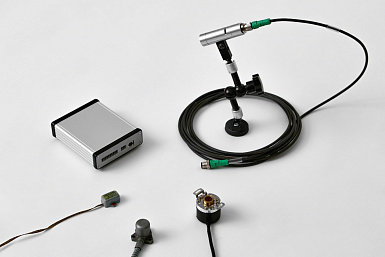

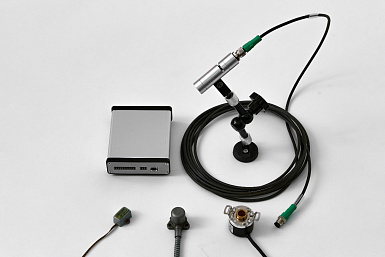

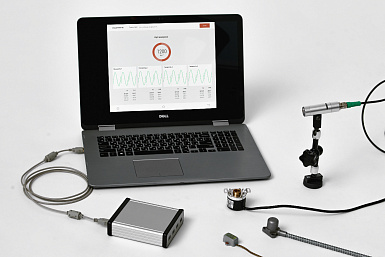

Прибор для балансировки на месте НАНО предназначен для балансировки различных узлов непосредственно на месте в составе каких-либо машин. Примером может быть балансировка шпинделей различных станков, валов и роликов протяжных станков, балансировка крыльчаток, балансировка роторов генератора. Для балансировки необходимо установить датчики вибрации на невращающиеся элементы машины, например, на корпуса подшипников, раму и т. д., установить лазерный датчик оборотов и наклеить на вращающуюся (балансируемую) часть машины светоотражающую метку, подключить все датчики к прибору и сам прибор к планшету, ноутбуку или ПК на базе Windows. Следуя подсказкам на экране, выполнить балансировку ротора.
Существует также более расширенная версия портативного прибора ВИБРОЛАЙТ.Основным отличием ВИБРОЛАЙТ от НАНО является возможность подключения к прибору ВИБРОЛАЙТ датчика углового положения для считывания текущего углового положения изделия, что облегчает задачу определения места, где нужно производить добавление или удаление корректирующей массы. Для этого необходимо установить дополнительный датчик углового положения (энкодер), механически соединив его с вращающейся частью машины, и подключить к портативному прибору ВИБРОЛАЙТ. Вторым важным отличием от НАНО является наличие у ВИБРОЛАЙТ интерфейса RS-485, который позволяет прибору управлять преобразователем частоты. Эта функция позволяет производить цикл измерения, разгон до нужных оборотов привода машины, непосредственное измерение и торможение в полностью автоматическом режиме.
