Система виброизмерительная балансировочная ВИБРОЛАБ – это уникальная разработка ЭНСЕТ, зарекомендовавшая себя точностью, надежностью и удобством в работе, получившая успешное применение в тысячах балансировочных станков по всему миру. Весь прошедший год наши инженеры работали над новой версией системы – ВИБРОЛАБ-5. Новая система успешно прошла экспертизу, подтвердив высокие метрологические характеристики, и была внесена в Государственный реестр средств измерений (ГРСИ) с № 97688-26 – с увеличенным до трех лет интервалом периодической поверки. Наличие записи о системе ВИБРОЛАБ-5 в ГРСИ подтверждает, что наша система соответствует всем требованиям законодательства и может использоваться в России в качестве средства измерений.
Все балансировочные станки и разгонно-балансировочные стенды производства ЭНСЕТ с этого года будут укомплектованы новой виброизмерительной системой ВИБРОЛАБ-5.
Система ВИБРОЛАБ-5 – это новое поколение популярной виброизмерительной системы ВИБРОЛАБ, созданной для использования в качестве измерительной и управляющей системы в составе дорезонансных и зарезонансных балансировочных станков и разгонно-балансировочных стендов. Разработчики значительно улучшили метрологические характеристики и увеличили динамический диапазон измерений в новой версии системы.
ВИБРОЛАБ-5 – максимально простая в эксплуатации система. Благодаря понятному интерфейсу и встроенным подсказкам, базовое обучение работе с этой системой занимает не более трёх часов, что позволяет любому сотруднику без труда освоить процесс балансировки.
При этом для пользователей экспертного уровня ВИБРОЛАБ-5 открывает самые широкие возможности – от развернутого анализа амплитудно-фазовых частотных характеристик колебаний до многоплоскостной балансировки гибких роторов, от управления автоматическими устройствами корректировки дисбалансов до полноценной интеграции в потоковые производственные линии под управлением различных SCADA, MES и ERP-систем.
Система ВИБРОЛАБ-5 выпускается в двух версиях: моноблок и крейт.

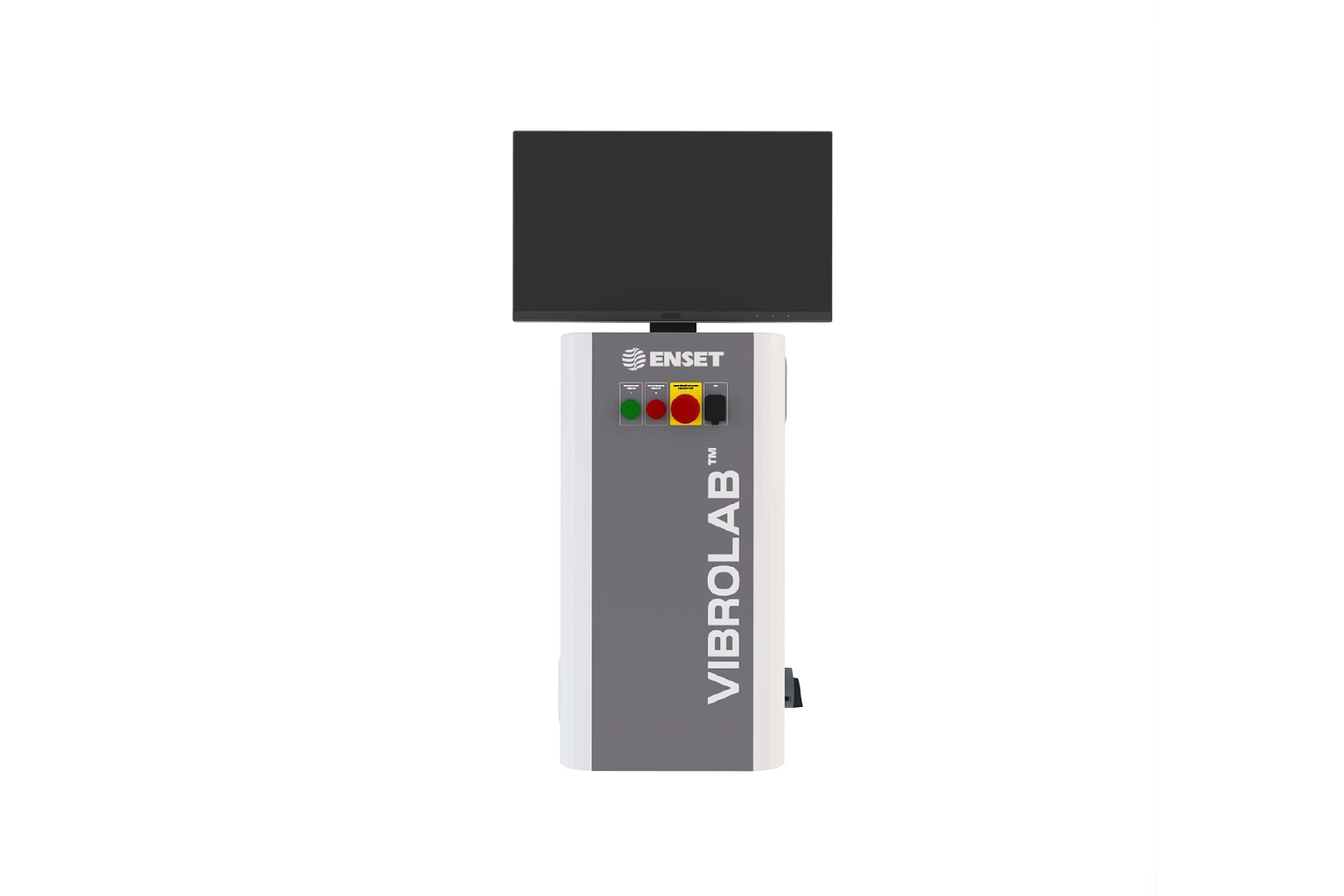

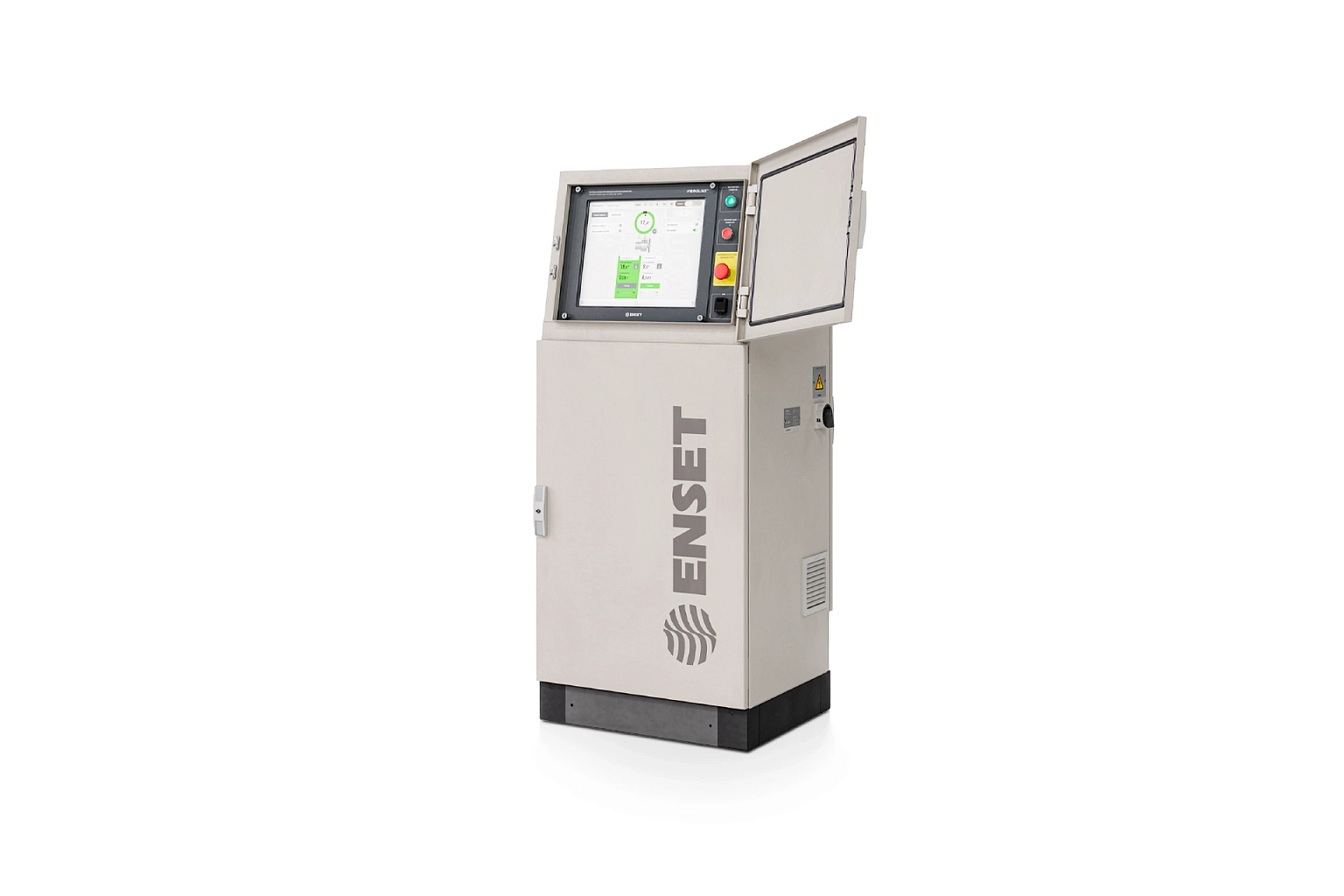

ВИБРОЛАБ-5.М (моноблочное исполнение)
Измерительная и управляющая платы, а также цветной сенсорный дисплей размером 17 дюймов интегрированы в корпус системы. ВИБРОЛАБ-5 в моноблочном исполнении обеспечен необходимым количеством интерфейсов для универсальных балансировочных станков – горизонтальных, вертикальных и консольных. Моноблок может управлять двумя приводами одновременно (как асинхронными, так и серво), обрабатывать до 5 каналов измерения вибрации, а также сопрягаться с некоторыми внешними устройствами корректировки дисбалансов и обеспечения безопасности оператора.

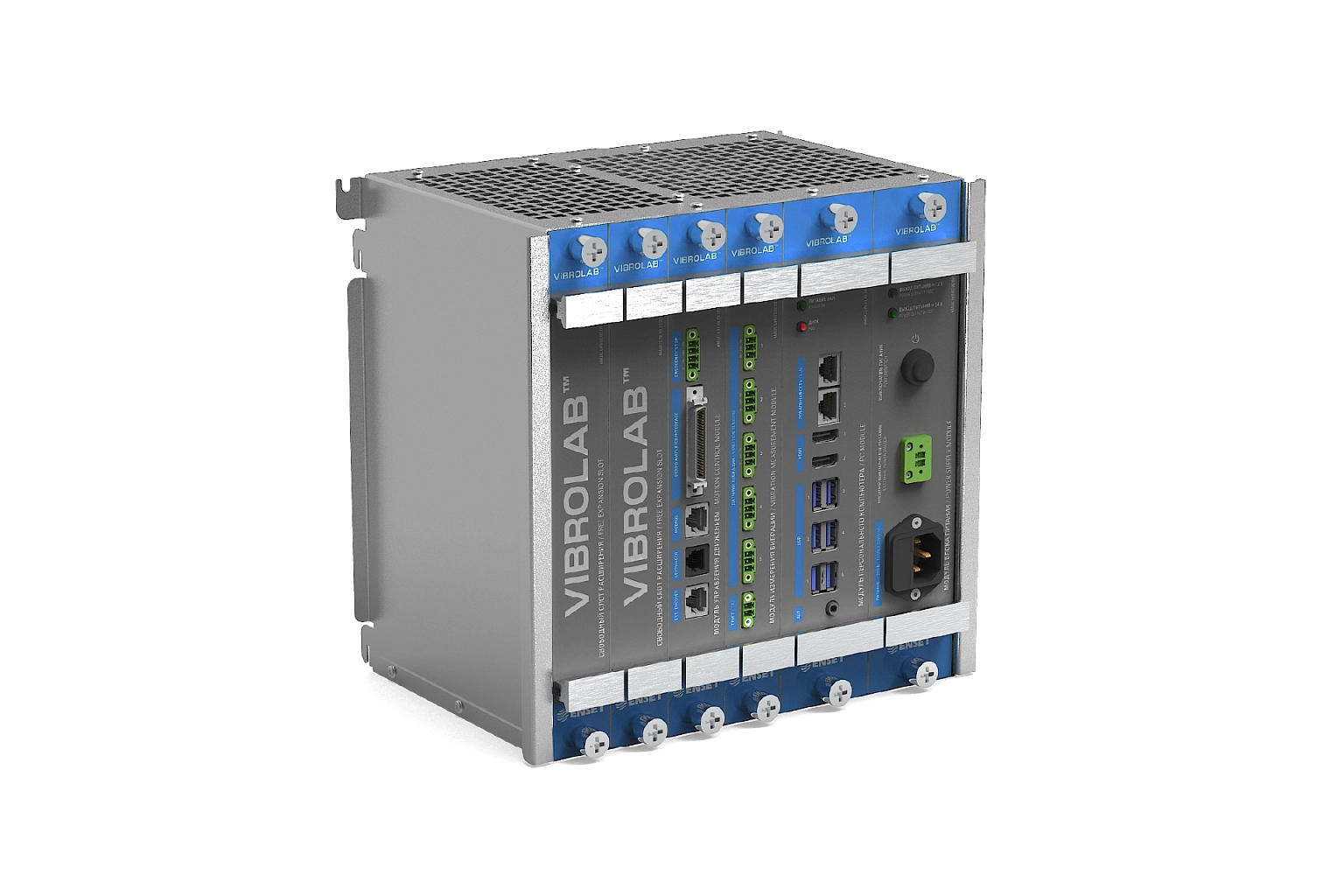

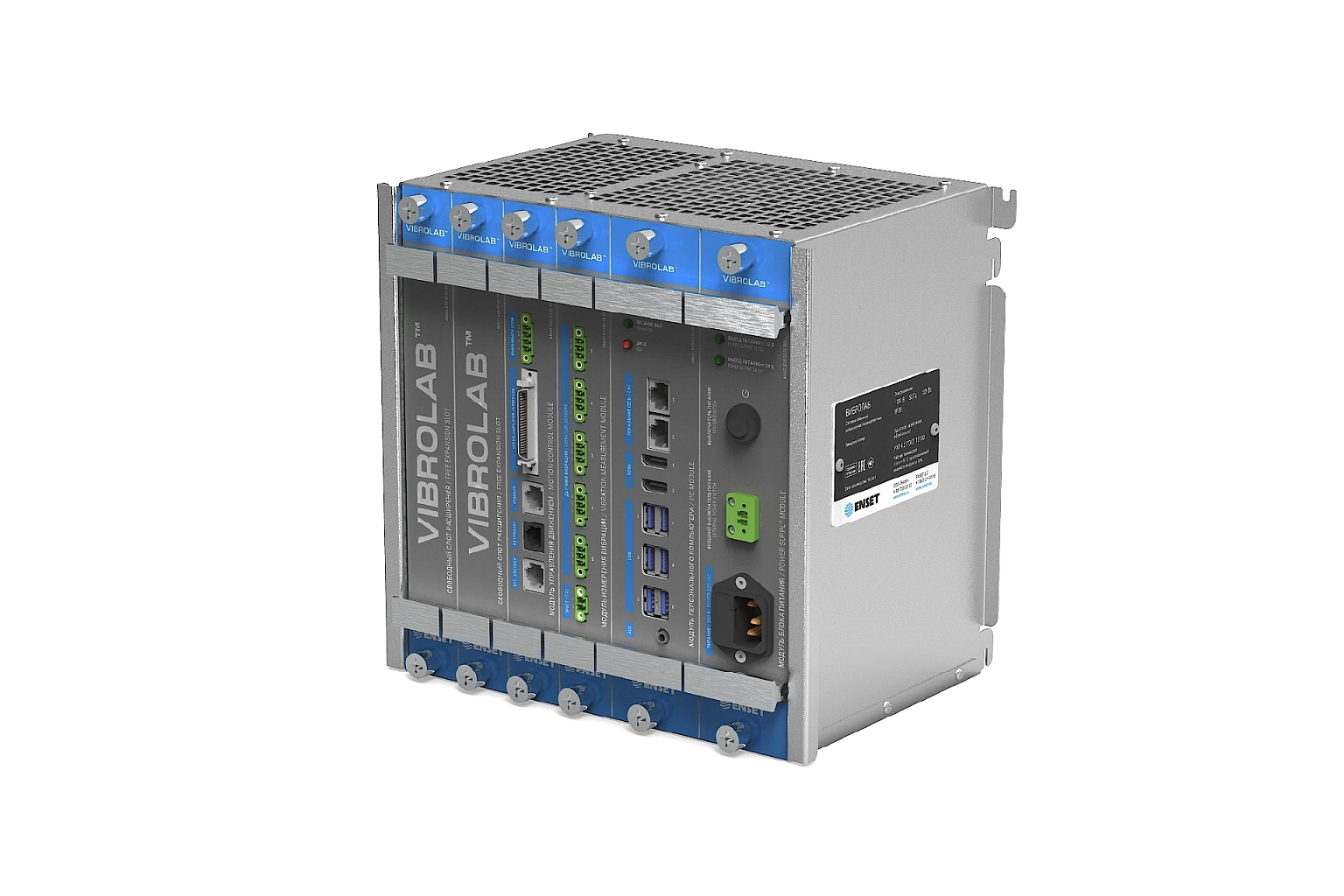

ВИБРОЛАБ-5.К (крейтовое исполнение)
Крейтовое исполнение позволяет значительно расширить функционал системы за счёт установки дополнительных модулей и предназначено в первую очередь для решения сложных производственно-технологических задач. Например, к вертикальному балансировочному станку могут быть подключены следующие устройства:
- манипулятор-укладчик изделия на станок;
- пневматический зажим изделия на шпинделе станка;
- автоматический внешний прижим изделия для надежной его фиксации при корректировке неуравновешенности;
- 3-осевой фрезерный станок ЧПУ для автоматической корректировки дисбалансов на изделии;
- лазерный модуль для маркировки готового изделия.
Кроме того, специальный интерфейсный модуль ВИБРОЛАБ-5.К позволит интегрировать такой станок в автоматическую производственную линию.
Горизонтальный балансировочный станок для авиационной промышленности, оснащённый ВИБРОЛАБ-5.К, может быть связан с устройством измерения статического момента лопаток для автоматического создания схемы оптимального распределения лопаток по пазам балансируемого ротора турбины или компрессора; к лазерной системе измерения радиального и торцевого биения; к различным отраслевым АСУТП для обмена информацией и управления технологическими процессами на уровне как балансировочного участка, так и всего предприятия.
ВИБРОЛАБ-5.К также создавался как управляющая и измерительная система для разгонно-балансировочных стендов (РБС) и стендов разгонных испытаний. Большое количество различных устройств (приводы, вакуумные насосы, системы смазки и охлаждения шпинделя, нагрева или охлаждения ротора, телеметрии, скоростной видеосъемки) в составе РБС и множество контролируемых параметров требуют отлаженной и согласованной работы всех интерфейсных модулей с высокой частотой в режиме реального времени. Именно в таких условиях незаменим новый ВИБРОЛАБ-5.К, готовый решать задачи любой сложности в рамках оснащения новых или модернизируемых разгонно-балансировочных стендов.

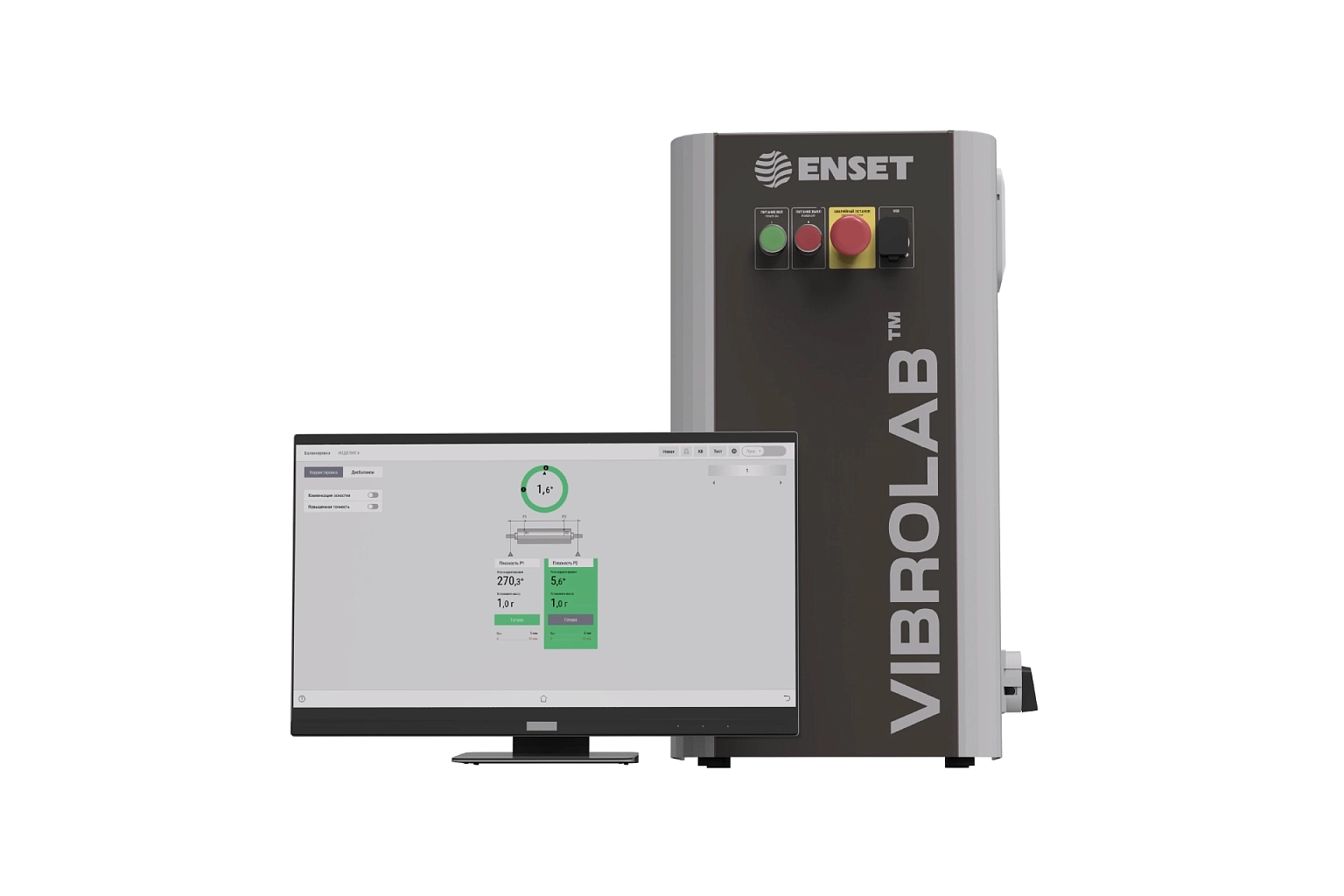

Интерфейсом пользователя для ВИБРОЛАБ-5.К могут служить мониторы любого размера (сенсорные или обычные), подключаемые к системе по HDMI и USB. Предусмотрено и применение механических интерфейсов (кнопок, переключателей), а также клавиатуры и мыши.
Благодаря применению новых электронных компонентов и программных решений, система ВИБРОЛАБ-5 показывала стабильные, достоверные результаты измерений с высокой повторяемостью на протяжении всего периода длительных метрологических испытаний. Повторяемость и стабильность измерений позволила сделать вывод о высокой надежности системы и увеличить её межповерочный интервал до трёх лет. Проведение периодической поверки раз в три года значительно оптимизирует финансовые и временные затраты покупателей оборудования ЭНСЕТ на эксплуатацию оборудования.
Подробнее узнать о системе ВИБРОЛАБ-5 можно по телефону у специалистов ЭНСЕТ: 8 800 700 33 10.

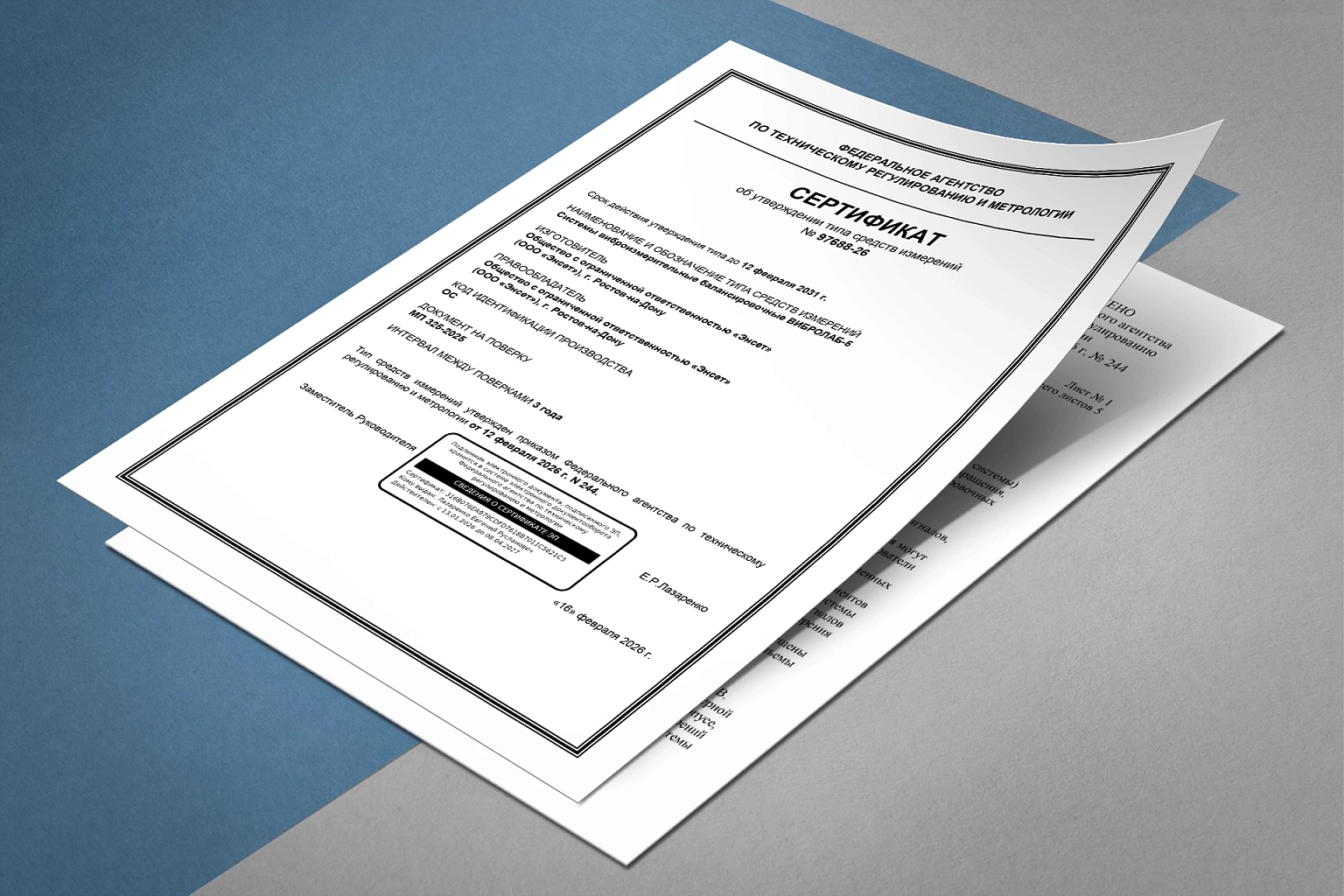

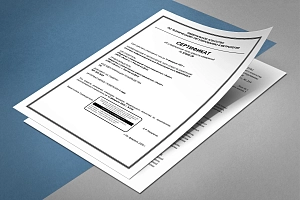

Государственный реестр средств измерений (ГРСИ) — централизованная база данных, которая входит в состав ФГИС «Аршин» — онлайн-системы Росстандарта (Федерального агентства по техническому регулированию и метрологии). ГРСИ – это официальный список всех средств измерений, которые прошли метрологическую экспертизу и получили одобрение для применения в России. Внесение в этот реестр — обязательная процедура. Без этого ни один прибор не может законно использоваться в сферах государственного регулирования, таких как здравоохранение, экология, энергетика и другие.
В реестре представлена следующая информация: наименование прибора, описание типа, регистрационный номер, назначение, страна-производитель, изготовитель и его реквизиты, наименование центра испытаний, срок действия сертификата, межповерочный интервал, методика поверки.
Использование приборов, не включённых в реестр или с истекшим сроком действия свидетельства, в сферах государственного регулирования запрещено. В этом случае результаты измерений считаются недействительными и могут повлечь за собой административные последствия, включая штрафы.
