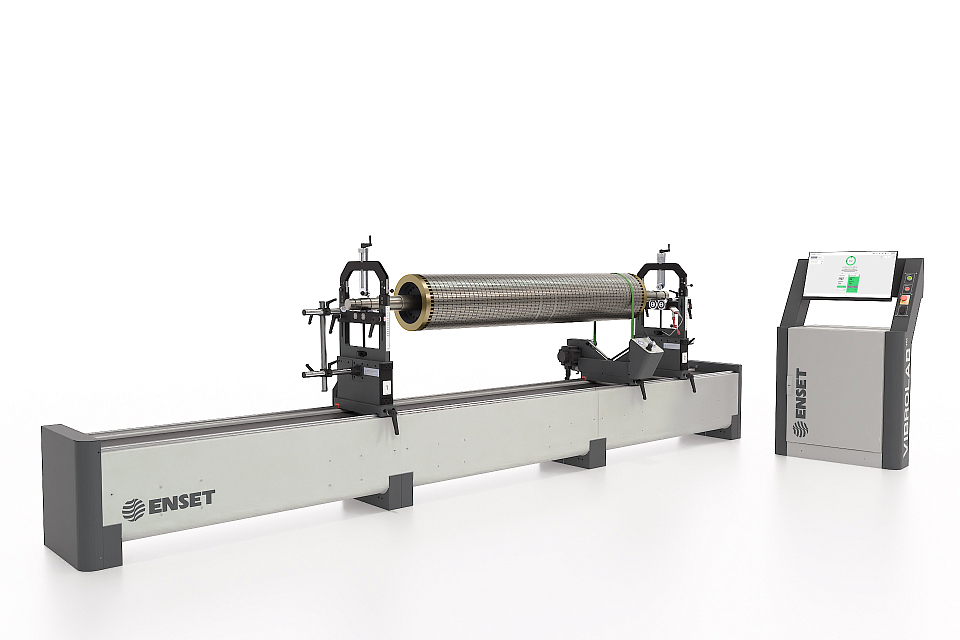

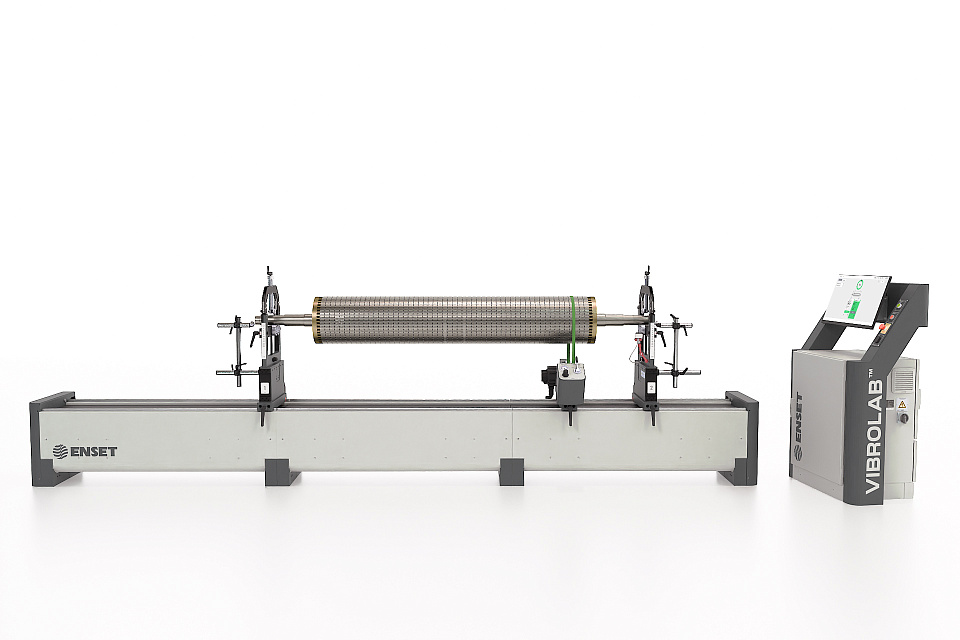

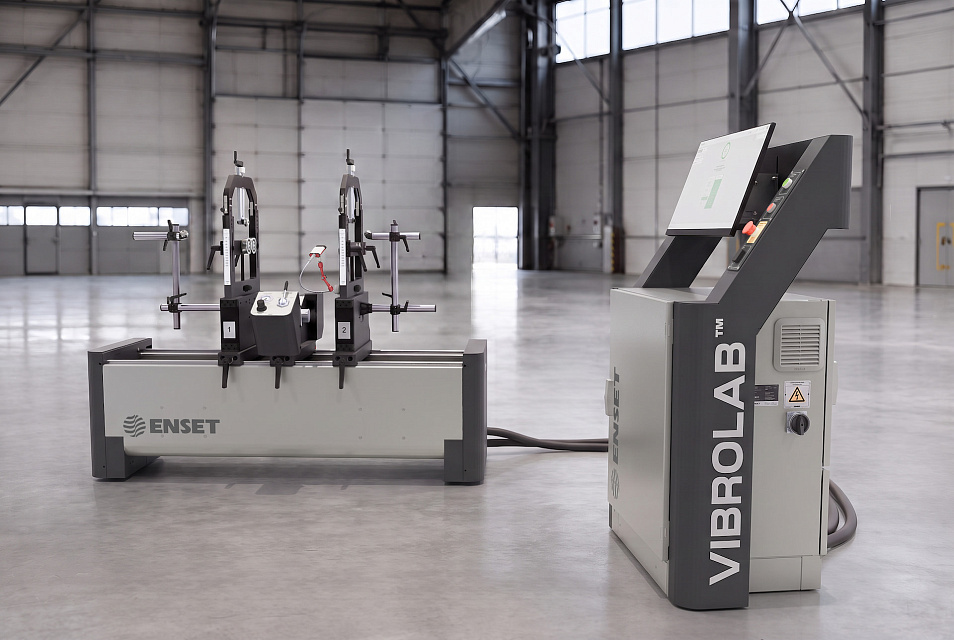

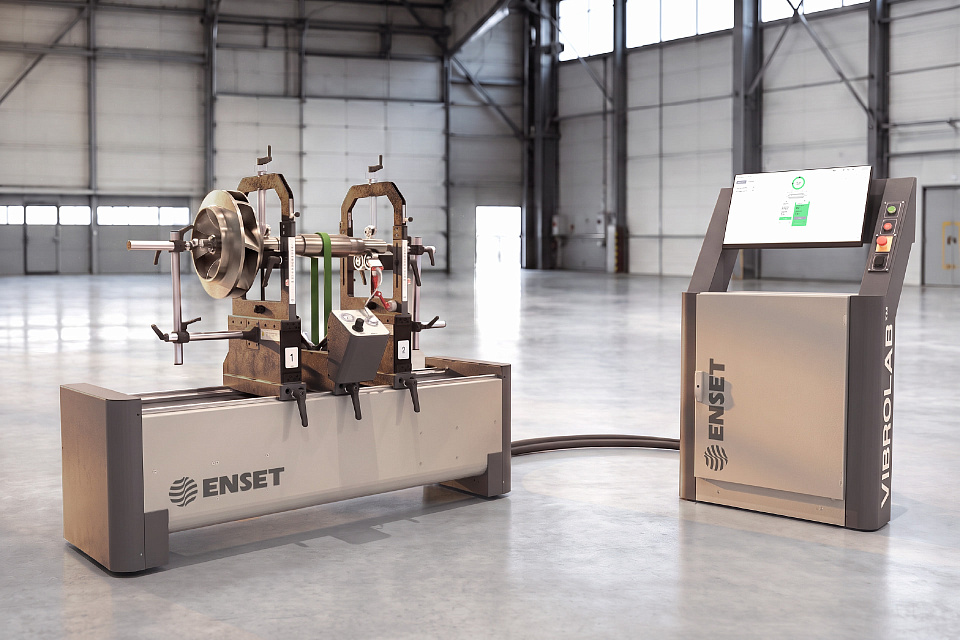

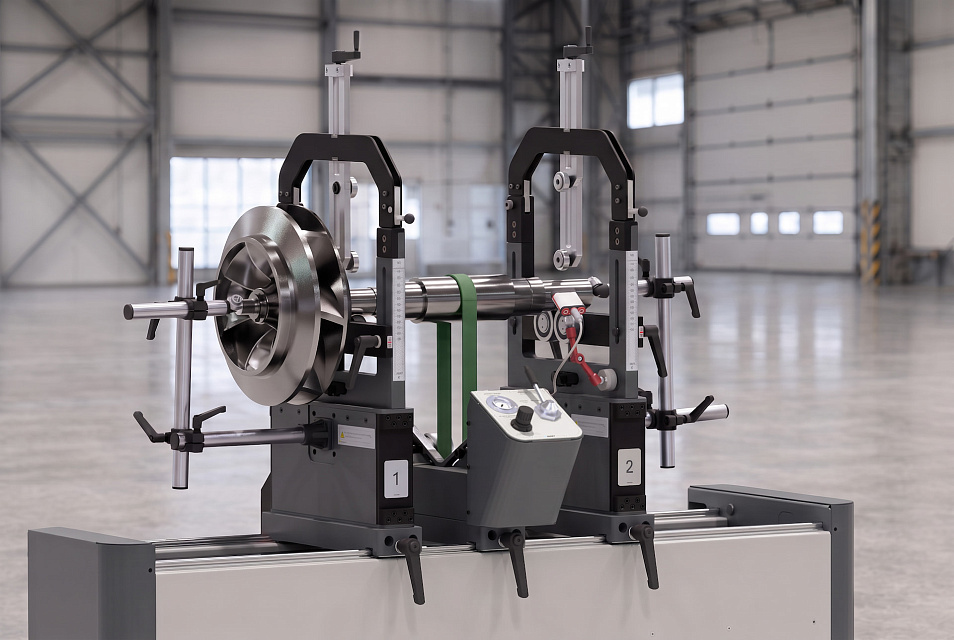

Горизонтальный дорезонансный балансировочный станок НЕКСИС-60L.B

Максимальная масса ротора, кг:

60 300 600

Длина станка, мм:

1500 2000 3000 4500 6000

Тип привода:

Ременный Шпиндель Осевой 2 привода

Вид станка:

Дорезонансный Зарезонансный

Характеристики Преимущества Документация Опции Сервис и гарантия Обучение Оплата

Основные сведения

Модель

НЕКСИС-60L.B

Тип станка

Горизонтальный дорезонансный балансировочный станок

Назначение станка

Для динамической балансировки роторов с двумя опорными поверхностями

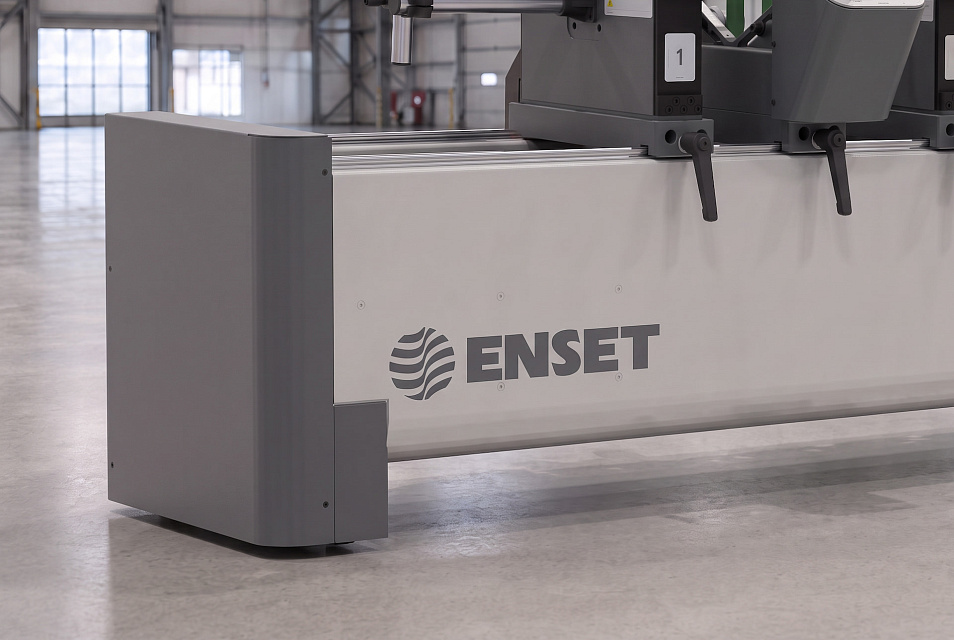

Станина

Станина из конструкционной стали с литым вибропоглощающим заполнением, V-образные и линейные направляющие

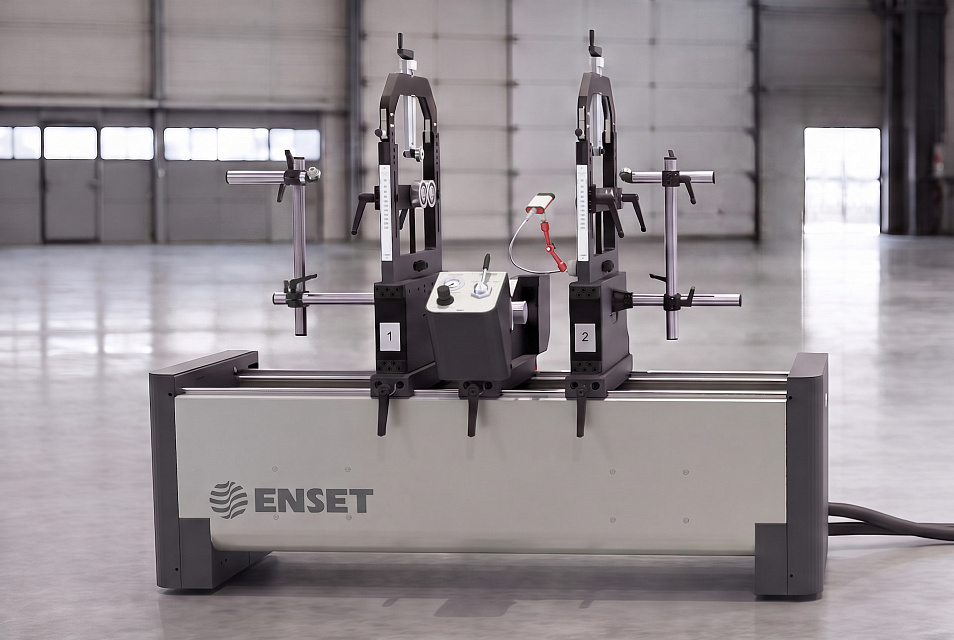

Опоры станка

2 опоры, регулируемые по высоте, с опорными роликами

Привод балансируемого изделия

Ременный с пневматическим натяжением

Балансируемое изделие

Тип балансируемого ротора

Межопорный, консольный, двухконсольный

Масса балансируемого ротора, кг

0,5 – 60

Максимальная нагрузка на одну опору, кг (кН)

45 (0,45)

Максимальная отрывающая сила на опору, кг (кН)

15 (0,15)

Диаметр балансируемого ротора, мм

до 730

Диаметр балансируемого ротора над ременным приводом, мм

до 630

Длина балансируемого ротора, мм

40 – 4332 (между серединами опорных шеек)

Диаметр цапф балансируемого ротора, мм

16 – 230

Максимальный момент инерции ротора, кг·м²

Число плоскостей коррекции

1, 2, 3, многоплоскостная балансировка

Контрольный ротор

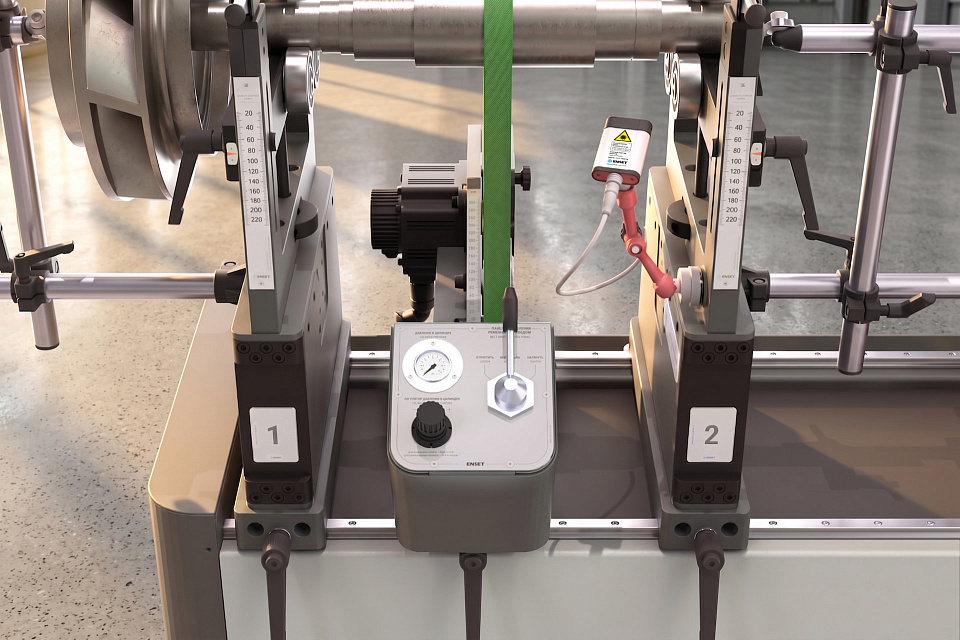

Ременный привод изделия

Частота вращения ротора при балансировке, мин^-1

100 – 6000

Номинальный крутящий момент привода, Н·м

4,8

Натяжение ремня

Пневматическое

Электропривод

Серводвигатель, 4000 мин^-1, 1 кВт

Торможение изделия

Электродинамическое, тормозной резистор

Доворот изделия на позицию корректировки

Автоматический

Точность доворота изделия, градусов

± 0,1º

Удержание изделия на позиции корректировки

Автоматическое

Датчик оборотов

Лазерный

Измерительно-управляющая система

Наименование системы

Система измерений вибрационная балансировочная ВИБРОЛАБ-5.М

Номер в Госреестре средств измерений

№ 97688-26

Межповерочный интервал, лет

Интерфейс пользователя

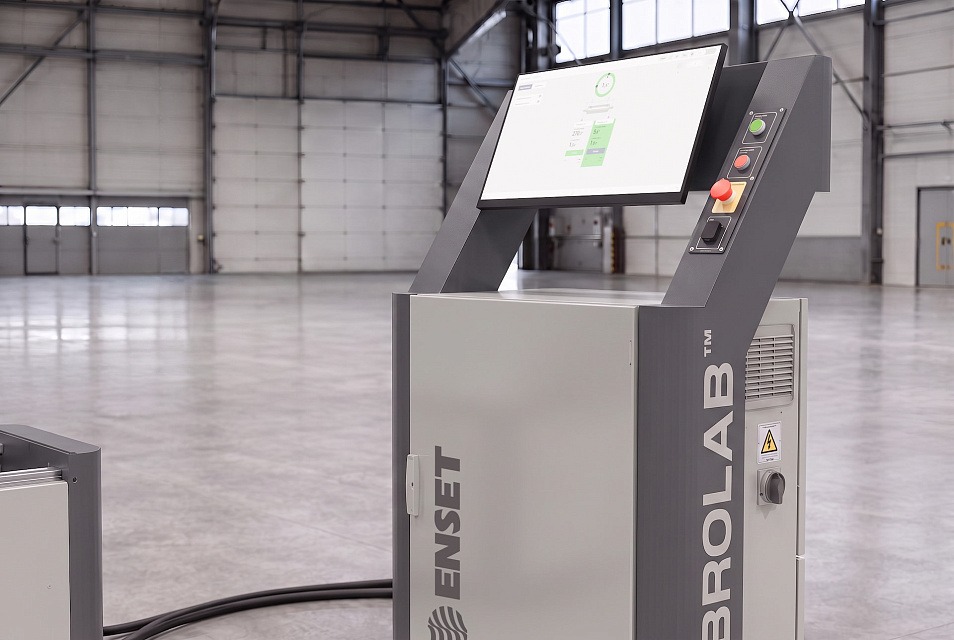

Цветной сенсорный дисплей Iiyama (Япония), 24 дюйма, регулируемый по углу наклона и высоте

Язык интерфейса

Русский/Английский

Пределы допускаемой относительной погрешности измерений размаха виброперемещения, %

±3

Минимально достижимый остаточный удельный дисбаланс с ременным приводом, e_mar, гмм/кг

0,05

Минимально достижимый остаточный удельный дисбаланс с приводной опорой, e_mar, гмм/кг

0,1

Коэффициент уменьшения дисбаланса R_UR (URR), %

≥95

Погрешность измерения частоты вращения, об/мин

± (1+0,0025·n)

Количество каналов измерения вибрации

Датчики вибрации

Пьезоэлектрические датчики силы

Датчики оборотов

Индуктивный, лазерный

Единицы измерения дисбаланса

г·мм; г·см; г·м; г·мм/кг; мкм

Датчик углового положения

Встроенный в сервопривод

Точность измерения углового положения изделия

± 0,1º

Установочные и эксплуатационные параметры

Основание под станок

Анкерение к бетонному полу толщиной не менее 100 мм

Род тока питающей сети

Переменный

Требования к электрической сети

3 фазы, 400 В ± 10 % (по ГОСТ 32144-2013), 50 Гц, 16 А, защитное заземление обязательно

Требования к магистрали сжатого воздуха

4 – 6 бар (0,4 – 0,6 МПа)

Защита электроники станка от пыли и влаги

IP54

Климатическое исполнение по ГОСТ 15150

УХЛ 4.2 (температура от + 10 до + 35 ºC, отн. влажность до 80 %)

Габаритные размеры (Д х Ш х В), мм

4680 х 785 х 1475

Габаритные размеры электрошкафа (Д х Ш х В), мм

803 х 500 х 1350

Масса станка вместе с электрошкафом, кг

2700

Гарантия и срок службы

Гарантийный срок, мес

Средний срок службы, лет

Технические характеристики оборудования могут быть изменены по запросу заказчика.

Преимущества

ТОЧНОСТЬ
Измерительная система ВИБРОЛАБ-5.М – в Госреестре средств измерений под № 97688-26. Период поверки – 3 года.
Самая высокая точность в серии e_mar – 0,05 гмм/кг.
Широкий динамический диапазон измерения дисбалансов — от 1 до 500 000 гмм.

СЕРВИС И ПОДДЕРЖКА
Гарантия на станок, включая все его узлы и компоненты – 2 года.
Техническая поддержка и сервис в течение всего срока службы.
Встроенная система самодиагностики датчиков, электроники и привода станка.
Удаленная диагностика и настройка станка специалистами ЭНСЕТ.

НАДЕЖНОСТЬ
Станок рассчитан на 20 лет интенсивной эксплуатации.
Станина из конструкционной стали с литым вибропоглощающим заполнением, прецизионными линейными направляющими.
Высокотехнологичная конструкция опор с пятикратным запасом прочности.
Герметичный электрошкаф Rittal (Германия) с защитой IP54 от пыли и влаги.
Цветной сенсорный дисплей Iiyama (Япония), 24 дюйма, регулируемый по углу наклона и высоте.

ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
Современное электронное и программное обеспечение для балансировки с возможностью обновления до актуальной версии.
Интеграция автоматических систем идентификации и маркировки роторов, систем корректировки дисбаланса с ЧПУ и роботизированных манипуляторов.
Готовность к производственным линиям Индустрии 4.0 — интеграция с системами SCADA, MES, ERP.

ПРОИЗВОДИТЕЛЬНОСТЬ
Балансировка на скоростях до 6 000 об/мин благодаря мощному сервоприводу.
Цикл измерения в 2 — 5 раз быстрее, чем на станках с асинхронным приводом.
Высокий коэффициент уменьшения дисбаланса за один пуск R_UR (URR) ≥ 95 % благодаря линейности колебательной системы.
Автоматический доворот с точностью до 0,2° на позицию корректировки.
Автоматическое удержание ротора для удобной корректировки дисбаланса.

УНИВЕРСАЛЬНОСТЬ
Быстрая переналадка станка по длине и диаметру ротора.
Дооснащение станка ременным, осевым приводом или приводным шпинделем.
Множество режимов корректировки дисбалансов для всех видов изделий.
Модульная конструкция станка позволяет расширять его возможности и добавлять функции.

БЕЗОПАСНОСТЬ
Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99, наличие сертификатов ТР ТС.
Автоматическое торможение ротора при превышении допустимой вибрации.
Защитные ограждения классов В, С, D по ГОСТ ISO 21940-23—2025 с электромагнитными замками и блокировкой запуска.

Документация

ВИБРОЛАБ-5. Декларация о соответствии ТР ТС 004_2011 ТР ТС 020_2011

PDF, 10 MB

ВИБРОЛАБ-5. Сертификат об утверждении типа средств измерений № 97688-26

PDF, 866 KB

НЕКСИС. Декларация о соответствии ТР ТС 010_2011 ТР ТС 020_2011

PDF, 737 KB

Опции: Осевой привод

Обеспечивает приведение балансируемого изделия во вращение с торца (через приводной карданный вал)

Опора с приводным шпинделем

Обеспечивает приведение балансируемого изделия во вращение с помощью приводного шпинделя и измерение дисбалансов с помощью колебательного контура

Аспирационная система удаления стружки

Обеспечивает удаление металлической стружки со станка и балансируемого изделия

Контрольный ротор тип B № 4, 16 кг, ГОСТ ISO 21940-21—2025

Эталонный ротор для периодической проверки точности станка по ГОСТ ISO 21940-21—2025

Модуль контактной сварки для корректировки дисбалансов

Обеспечивает приварку балансировочных грузов

Оснастка для балансировки роторов с малым межопорным расстоянием

Позволяет базировать короткие роторы, которые не достают до стандартных опор

Сверлильный модуль для корректировки дисбалансов

Обеспечивает точное высверливание корректирующей массы

Увеличение высоты опор

Обеспечивает увеличение максимального диаметра балансируемого изделия

Защитное ограждение класса B по ГОСТ 31321-2006

Обеспечивает изоляцию оператора от вращающихся узлов оборудования

Принтер для печати протокола балансировки

Лазерный принтер для печати протоколов балансировки

V-образные призматические блоки скольжения

Применяются для балансировки изделий весом до 16 кг

84 180 ₽

Отметчик оборотов лазерный

Силовой прижимной ролик для балансировки консольных роторов

Обеспечивает верхний прижим для удержания изделия

V-образные роликовые блоки для балансировки в собственных подшипниках

Позволяют балансировать изделие уже со штатными подшипниками качения

Весы электронные с первичной поверкой

Обеспечивают высокую точность взвешивания балансировочных грузов

Увеличение мощности привода

Обеспечивает балансировку изделий с большим моментом инерции, высоким аэродинамическим сопротивлением

Морская упаковка

Обеспечивает надежную защиту оборудования при транспортировке по морю

Комплект удлинения станка

Обеспечивает возможность удлинения станка

Блок узких роликов

Обеспечивает балансировку роторов, у которых опорные поверхности (шейки) очень короткие или узкие

Установка электрошкафа с левой стороны

Позволяет гармонично вписать станок в цех с любой планировкой

Система удаленной диагностики и настройки станка

Обеспечивает удаленную диагностику и настройку станка

Интеграция с системами SCADA, MES, ERP

Обеспечивает включение станка в ИТ-инфраструктуру завода

Сервис и гарантия

Сервис ЭНСЕТ — гарантия вашей уверенности в надёжности оборудования!

Профессиональная техническая поддержка и сервис ЭНСЕТ — гарантия квалифицированного обслуживания, соответствующего самым высоким стандартам. Поэтому, приобретая или арендуя станок в ЭНСЕТ, вы можете полностью сосредоточиться на основных задачах вашего производства, не отвлекаясь на вопросы обслуживания и ремонта оборудования.

Все варианты сервиса — к вашим услугам!

Вне зависимости от того, находится ли ваш станок на гарантии или вы уже заключили сервисный договор на обслуживание, профессиональная команда поддержки ЭНСЕТ оперативно решит все возникающие вопросы в удобном для вас формате.

Техническая поддержка в виде онлайн-консультации по телефону или в мессенджере. Если возникает необходимость, специалисты ЭНСЕТ удалённо подключаются к оборудованию, считывают коды неисправностей, устраняют их, а также могут выполнить обновление ПО. Более 80 % всех обращений специалисты техподдержки могут оперативно решить в этом формате.

Отправка запасной части в ваш адрес взамен вышедшей из строя.

Диагностика и ремонт станка в сервисной службе в ЭНСЕТ (г. Ростов‑на-Дону).

Выезд специалиста ЭНСЕТ на ваше предприятие, где эксплуатируется станок, для диагностики проблемы и её устранения. Вариант подходит, когда нет возможности транспортировать оборудование или требуется оперативное проведение ремонта на месте.

Подробнее о Сервисе и техподдержке

Гарантийный срок на горизонтальный дорезонансный балансировочный станок НЕКСИС-60L.B составляет 24 месяца.

Срок эксплуатации 20 лет
