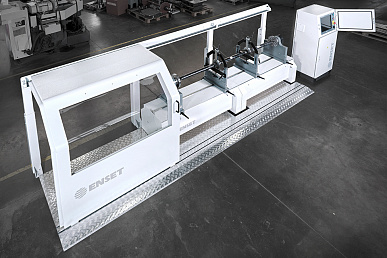

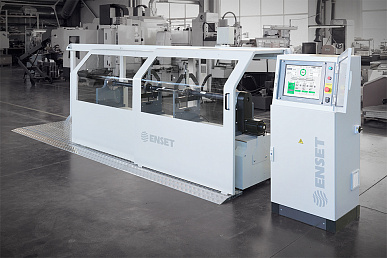

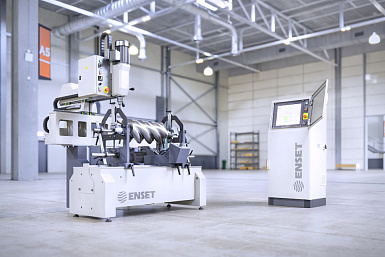

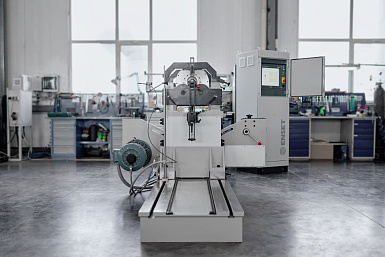

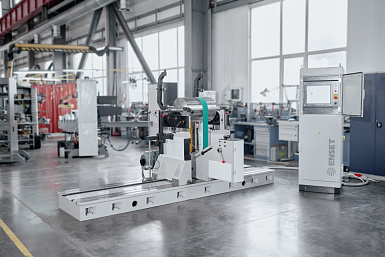

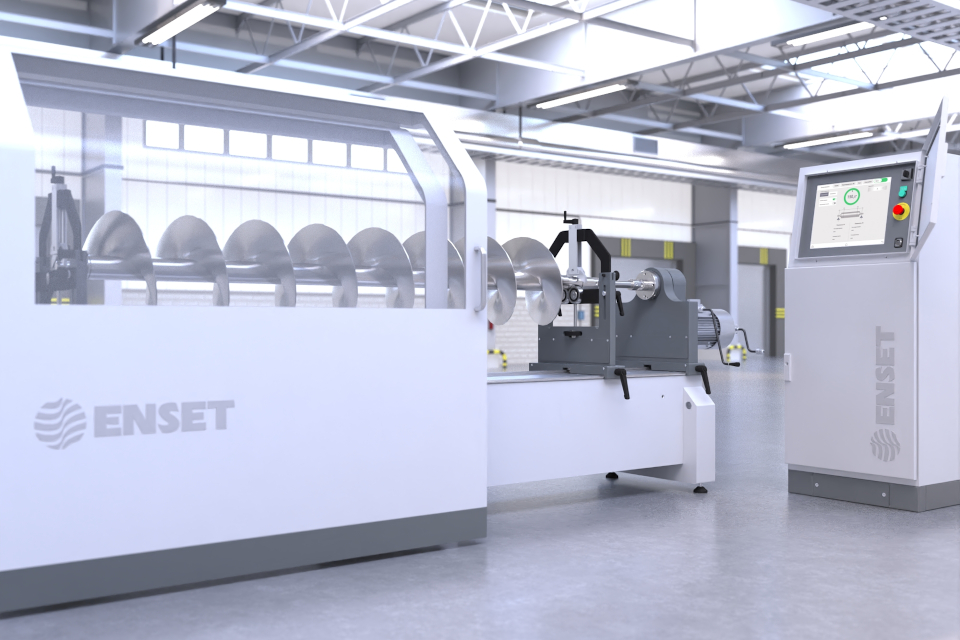

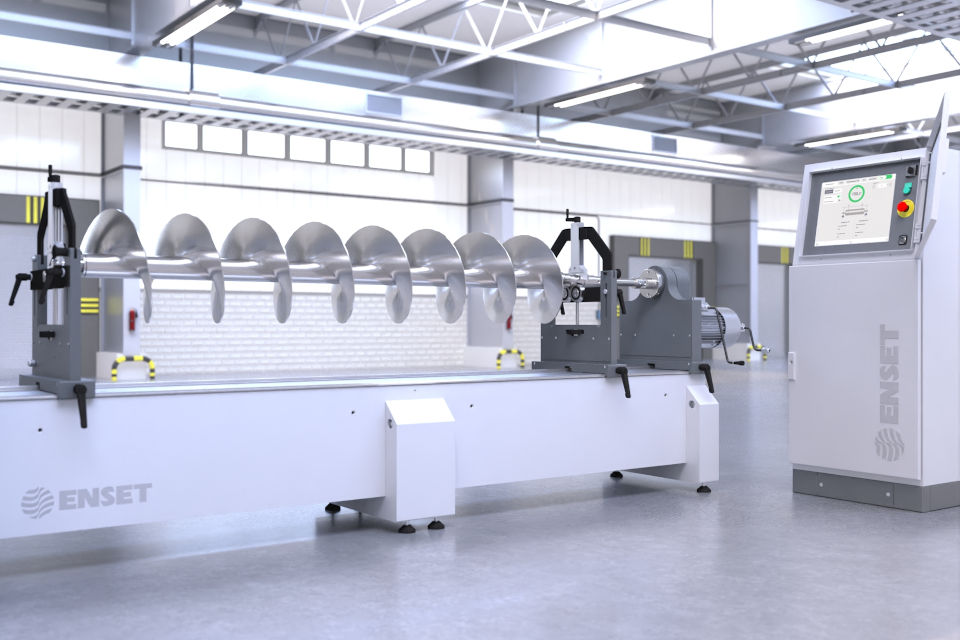

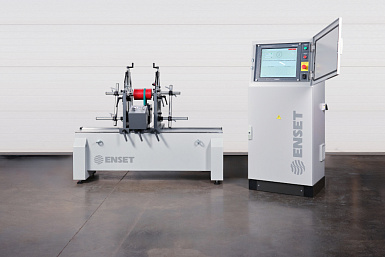

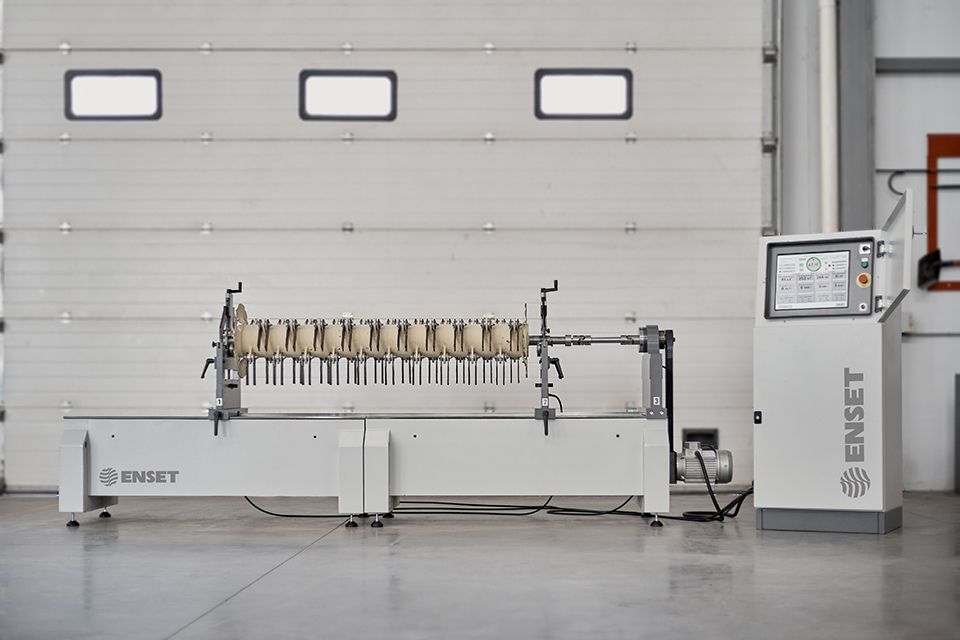

Горизонтальный дорезонансный балансировочный станок ДБР-900К

Преимущества

  • ТОЧНОСТЬ
  • • Измерительная система ВИБРОЛАБ – в Госреестре средств измерений под № 84333-22.
  • • Самая высокая точность в серии emar – 0,05 гмм/кг.
  • • Широкий динамический диапазон измерения дисбалансов — от 1 до 500 000 гмм.

  • НАДЕЖНОСТЬ
  • • Станина из конструкционной стали с литым вибропоглощающим заполнением, прецизионными линейными направляющими.
  • • Высокотехнологичная дорезонансная конструкция опор с пятикратным запасом прочности.

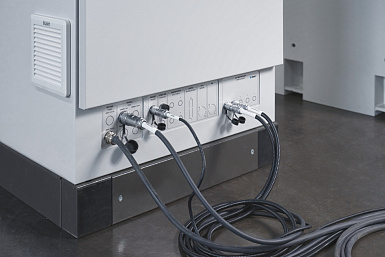

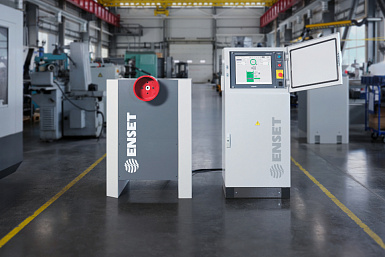

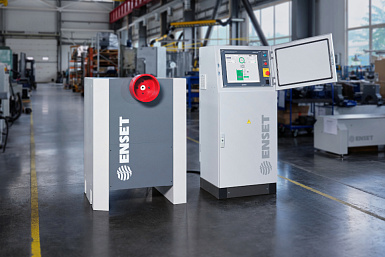

  • • Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
  • • Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.

  • ПРОИЗВОДИТЕЛЬНОСТЬ

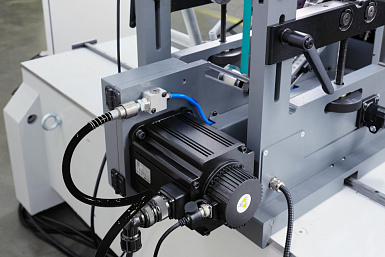

  • • Балансировка на скоростях до 6 000 об/мин благодаря мощному сервоприводу.
  • • Цикл измерения в 2 – 5 раз быстрее, чем на станках с асинхронным приводом.
  • • Высокий коэффициент уменьшения дисбаланса за один пуск URR = 95 % благодаря линейности колебательной системы.
  • • Автоматический доворот с точностью до 0,2 º на позицию корректировки.
  • • Автоматическое удержание ротора для удобной корректировки дисбаланса.

  • УНИВЕРСАЛЬНОСТЬ
  • • Быстрая переналадка по длине.

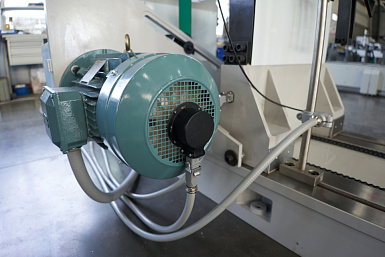

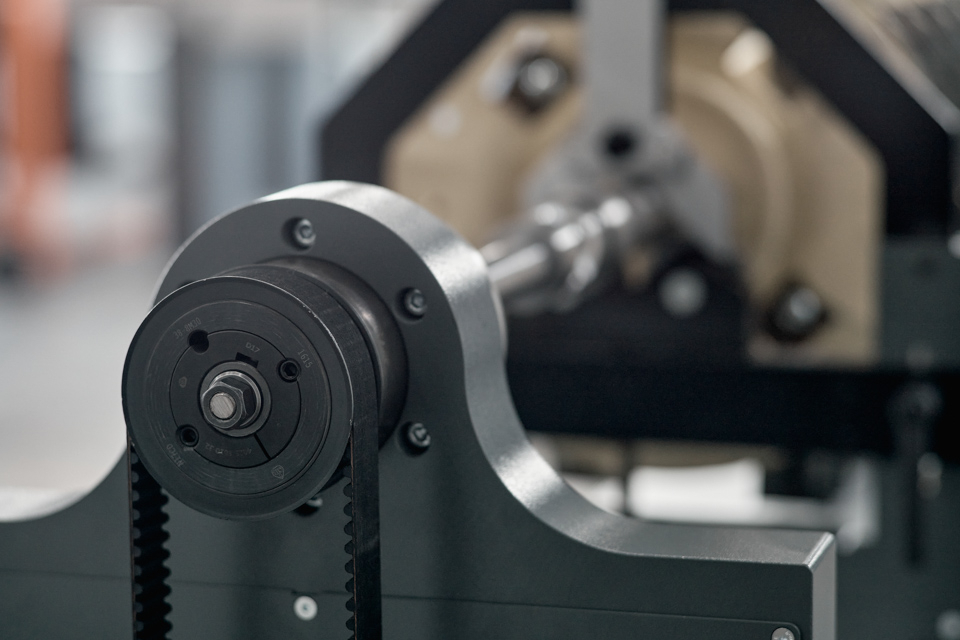

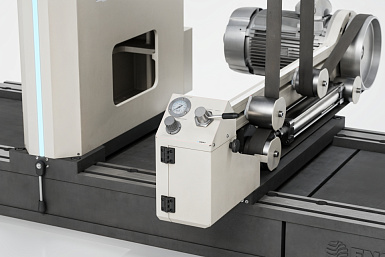

  • • Возможность дооснащения станка ременным, осевым приводом или приводным шпинделем.
  • • Множество режимов корректировки дисбалансов для всех видов изделий.

  • ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
  • • Простой и интуитивно понятный, полностью сенсорный интерфейс оператора.
  • • Модульная конструкция станка позволяет расширять его возможности и добавлять функции.
  • • Интеграция автоматических систем идентификации и маркировки роторов, корректировки дисбалансов.
  • • Станок для Индустрии 4.0.

  • БЕЗОПАСНОСТЬ
  • • Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.

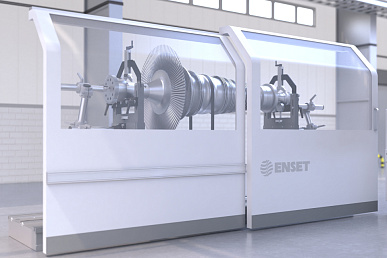

  • • Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
  • • Автоматическое торможение ротора при превышении допустимого уровня вибрации.
  • • Наличие сертификатов ТР ТС.

  • СЕРВИС И ПОДДЕРЖКА
  • • Гарантия на станок – два года, неограниченная техническая поддержка по телефону или онлайн.
  • • Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
  • • Удаленная диагностика и настройка станка специалистами ЭНСЕТ.

  • На станке балансируют валы машин и механизмов, диски сцепления, измельчители, карданные валы, маховики, роторы генераторов, роторы турбокомпрессоров (турбины), роторы (якоря) электрических двигателей, роторы сельхозтехники, тормозные диски, турбины авиационных ГТД, шнеки, якоря тяговых электродвигателей, дробилки, гиромоторы

Характеристики

Артикул DBR-900K
Тип оборудования Горизонтальный дорезонансный балансировочный станок
Назначение Для динамической балансировки роторов с двумя опорными поверхностями
Система управления Система измерений вибрационная балансировочная ВИБРОЛАБ с цветным сенсорным дисплеем 17 дюймов

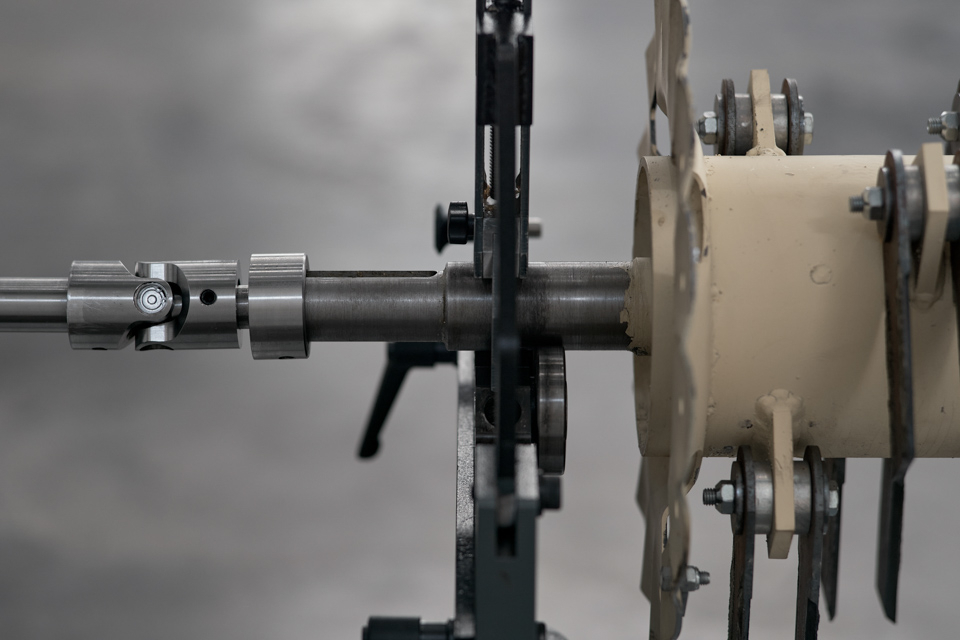

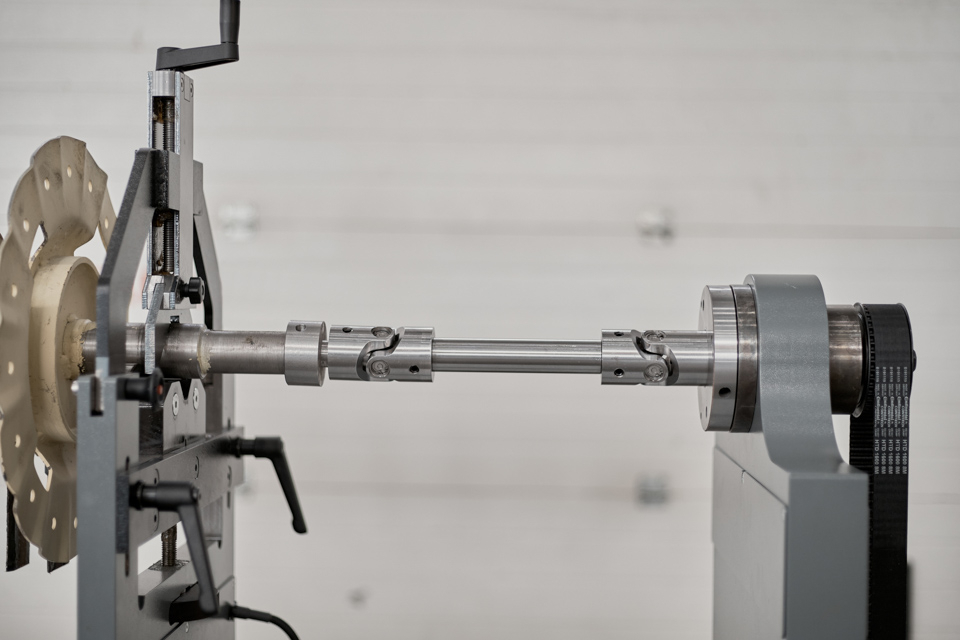

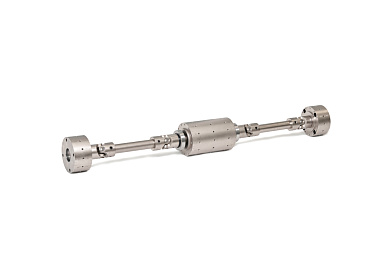

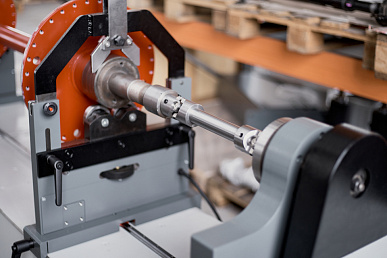

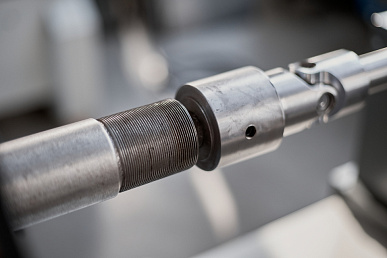

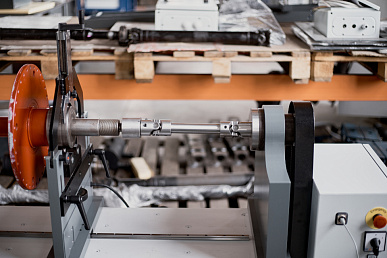

Тип привода Осевой, приводной шпиндель с карданным валом
Тип двигателя и его характеристики Серводвигатель, 3000 об/мин, 3 кВт

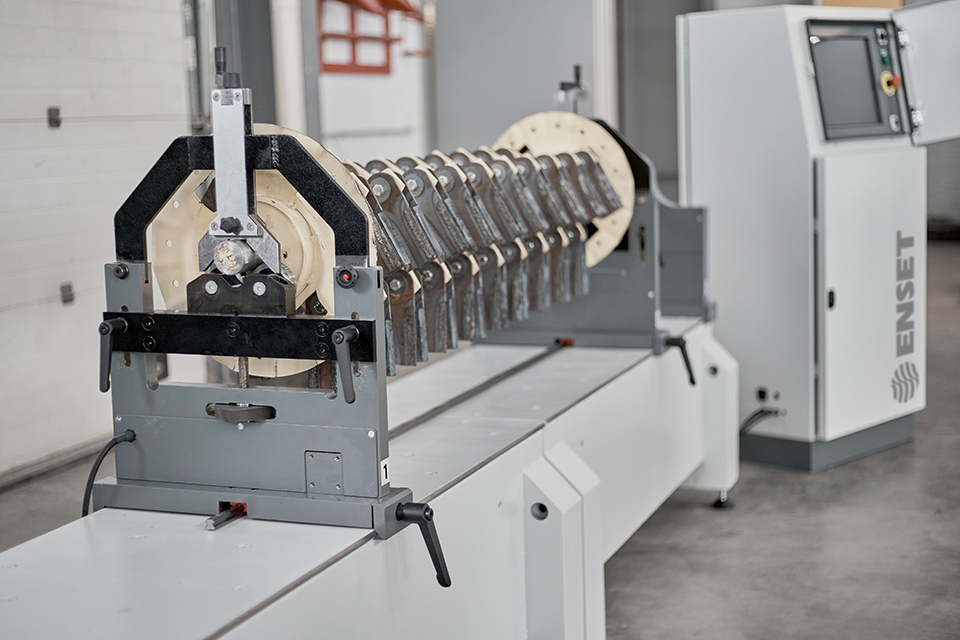

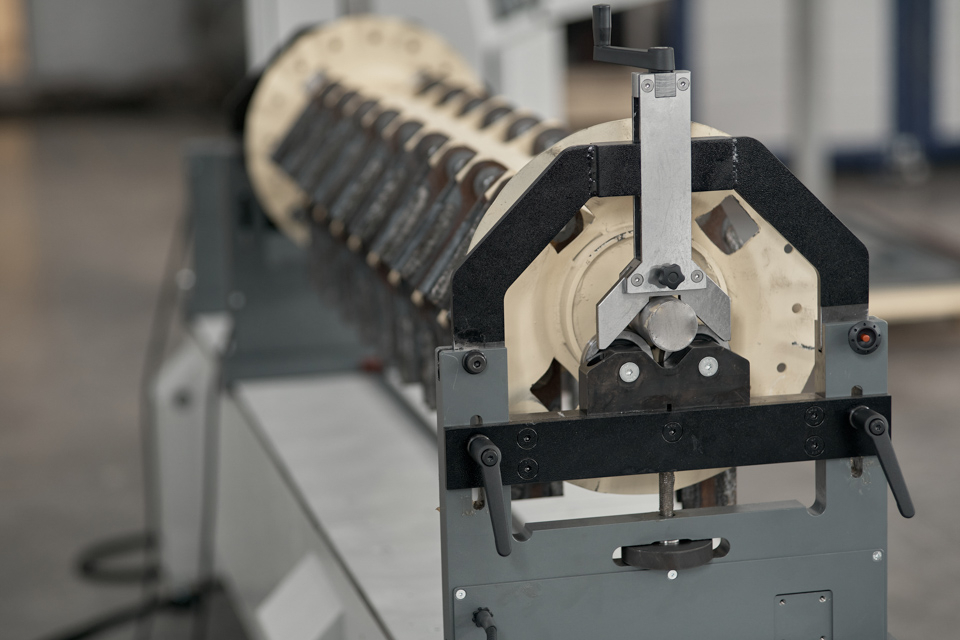

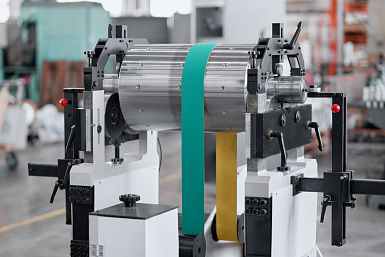

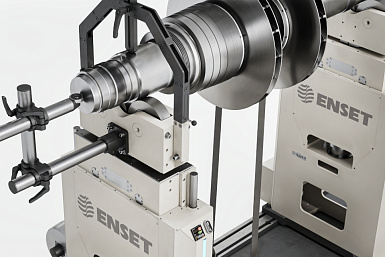

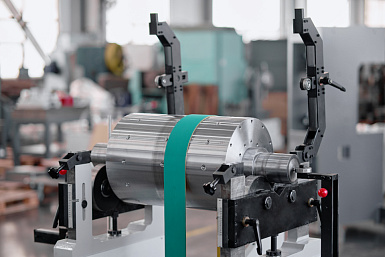

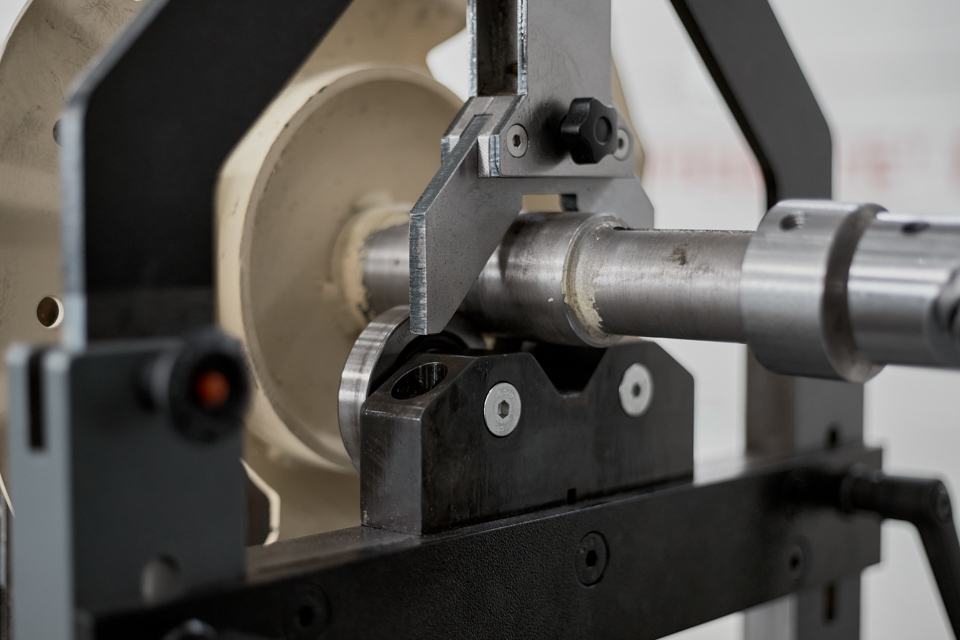

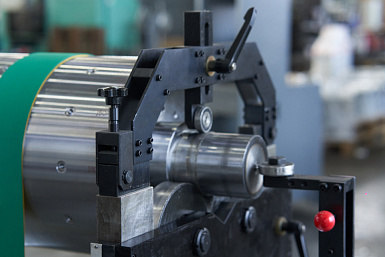

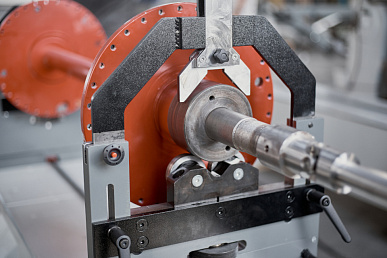

Количество и тип опор 2 роликовые опоры, регулируемые по высоте
Масса изделия 0,5 – 500 кг
Максимальная нагрузка на 1 опору 350 кг
Максимальный диаметр изделия 730 мм
Длина изделия 42 – 2400 мм, между серединами опорных шеек
Диаметр цапф балансируемого изделия 16 – 230 мм
Минимально достижимый остаточный удельный дисбаланс 0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR 95 %
Частота вращения изделия при балансировке n 100 – 4000 об/мин
Точность измерения частоты вращения изделия ± (1+0,0025·n)
Точность измерения углового положения изделия ± 0,01º
Требования к электрической сети 3 фазы, 400 В, 50 Гц, 16 А, защитное заземление обязательно
Доворот изделия на позицию корректировки Автоматический
Удержание изделия на позиции корректировки Да

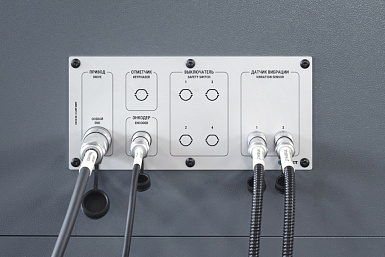

Датчики вибрации Пьезоэлектрические датчики силы
Количество каналов измерения вибрации 2
Тип датчика оборотов Индуктивный датчик
Датчик углового положения изделия Инкрементальный энкодер
Защита электроники от пыли и влаги IP54
Анкерение к основанию или фундаменту Анкерение не требуется. Установка на любой бетонный пол
Конструктивные особенности станины Станина из конструкционной стали с литым вибропоглощающим заполнением, V-образные и линейные направляющие
Длина секции станины 1490 мм
Габаритные размеры (Д х Ш х В) 3500 х 620 х 1316 мм
Габаритные размеры электрошкафа (Д х Ш х В) 600 х 500 х 1400 мм
Масса оборудования (нетто) 2100 кг
Климатическое исполнение по ГОСТ 15150 Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок 24 месяца

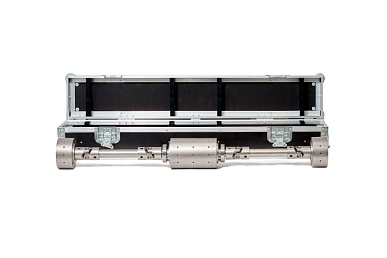

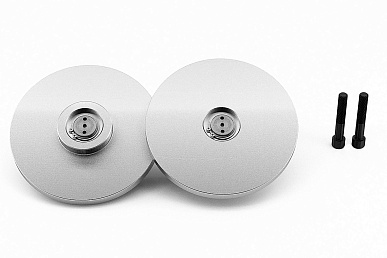

Опции и принадлежности
