Компания ЭНСЕТ представляет НЕКСИС — новую линейку горизонтальных балансировочных станков для производственных и ремонтных предприятий. В зависимости от исполнения станки предназначены для роторов массой от 0,5 до 600 кг и могут быть сконфигурированы с учетом габаритов изделий, способа привода, диапазона частот вращения и технологии корректировки дисбаланса.
В основе НЕКСИС — новая конструкция опор и колебательного контура, прецизионная станина, приводы с цифровым сервоуправлением и измерительная электроника пятого поколения. Эти решения направлены на повышение точности и повторяемости измерений, сокращение времени переналадки и расширение технологических возможностей балансировочного участка.
Точность и стабильность результатов
В НЕКСИС применены новая конструкция опор и колебательного контура, а также новые датчики вибрации. Совокупность этих решений повышает точность балансировки и повторяемость показаний при последовательных пусках. В производственных условиях это сокращает количество контрольных запусков и делает цикл балансировки более предсказуемым.
Новая платформа также расширяет спектр решаемых задач. НЕКСИС выпускается в исполнениях для роторов массой до 60, 300 и 600 кг и рассчитан на работу в широком диапазоне частот вращения. Максимальный диаметр балансируемого изделия в базовой комплектации составляет 1100 мм; при необходимости этот параметр может быть увеличен по индивидуальному запросу.
Прецизионная станина и удобная переналадка

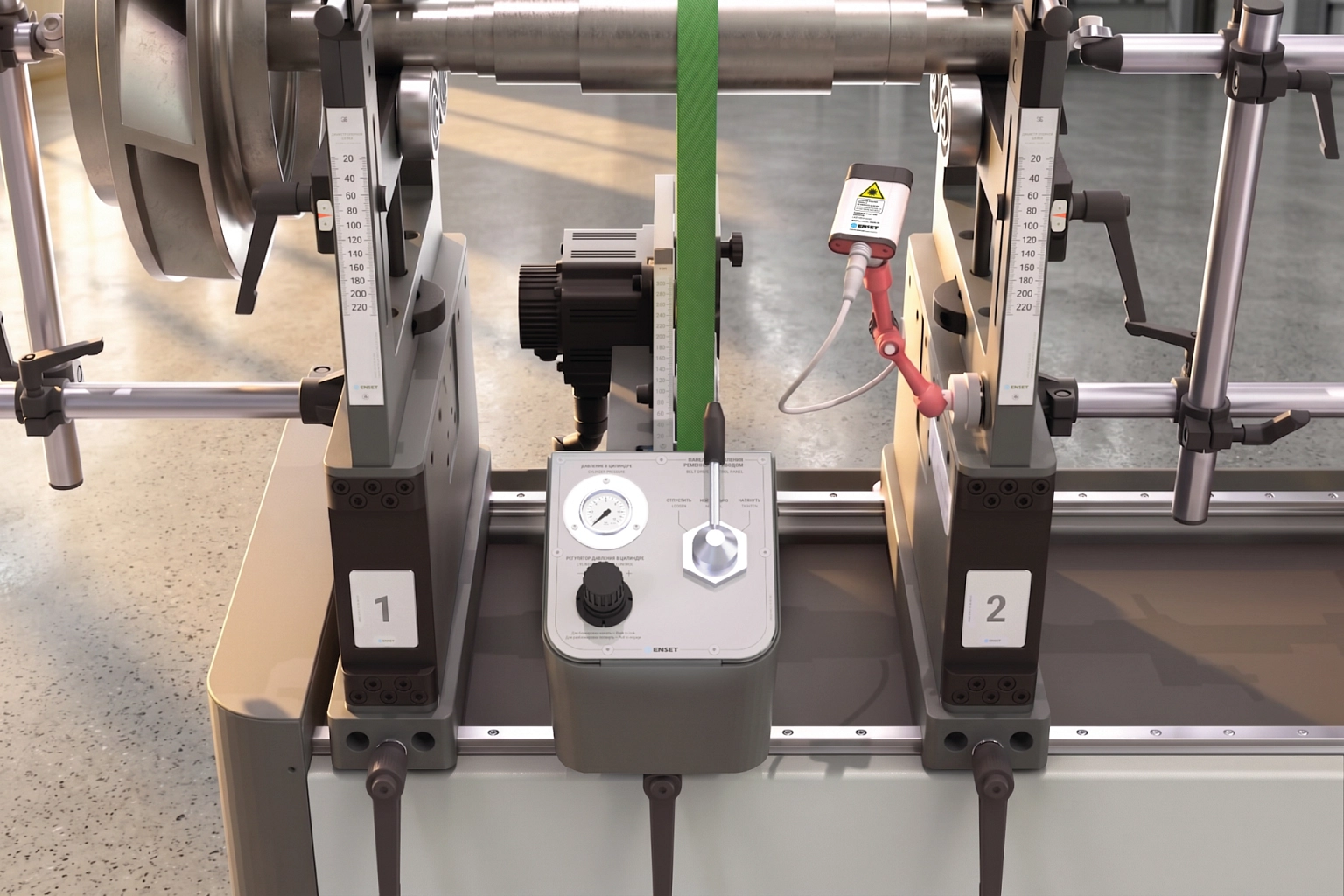

Опоры перемещаются по двум прецизионным линейным направляющим, установленным по всей длине станины. Такая схема упрощает пусконаладку и обеспечивает стабильную геометрию системы на всём рабочем диапазоне.
Новый опорный механизм предотвращает “болтанку”, перекосы и подклинивания при перемещении. Опора плавно устанавливается в требуемое положение и фиксируется одной рукояткой с минимальным усилием. Это снижает трудоемкость переналадки, особенно на участках с широкой номенклатурой роторов.
Проводка защищена системой кабелеукладчиков и кабельных лотков. Соединение электрошкафа со станком выполнено двумя кабельными сборками в прочной гофрированной оболочке с помощью мощных промышленных разъемов Harting, что упрощает монтаж и обслуживание оборудования и снижает риск повреждения кабелей.
Измерительная электроника пятого поколения

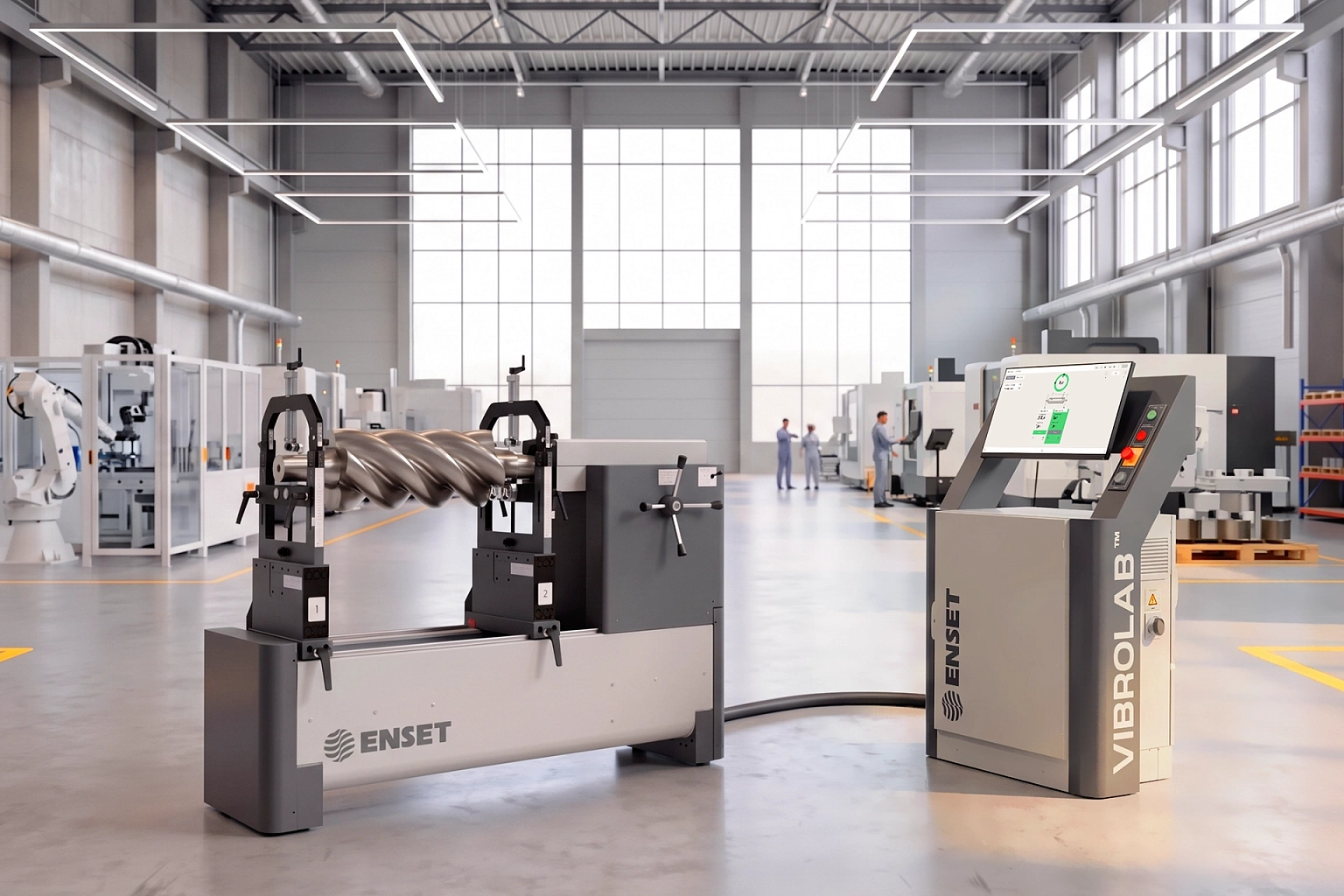

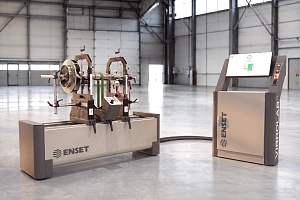

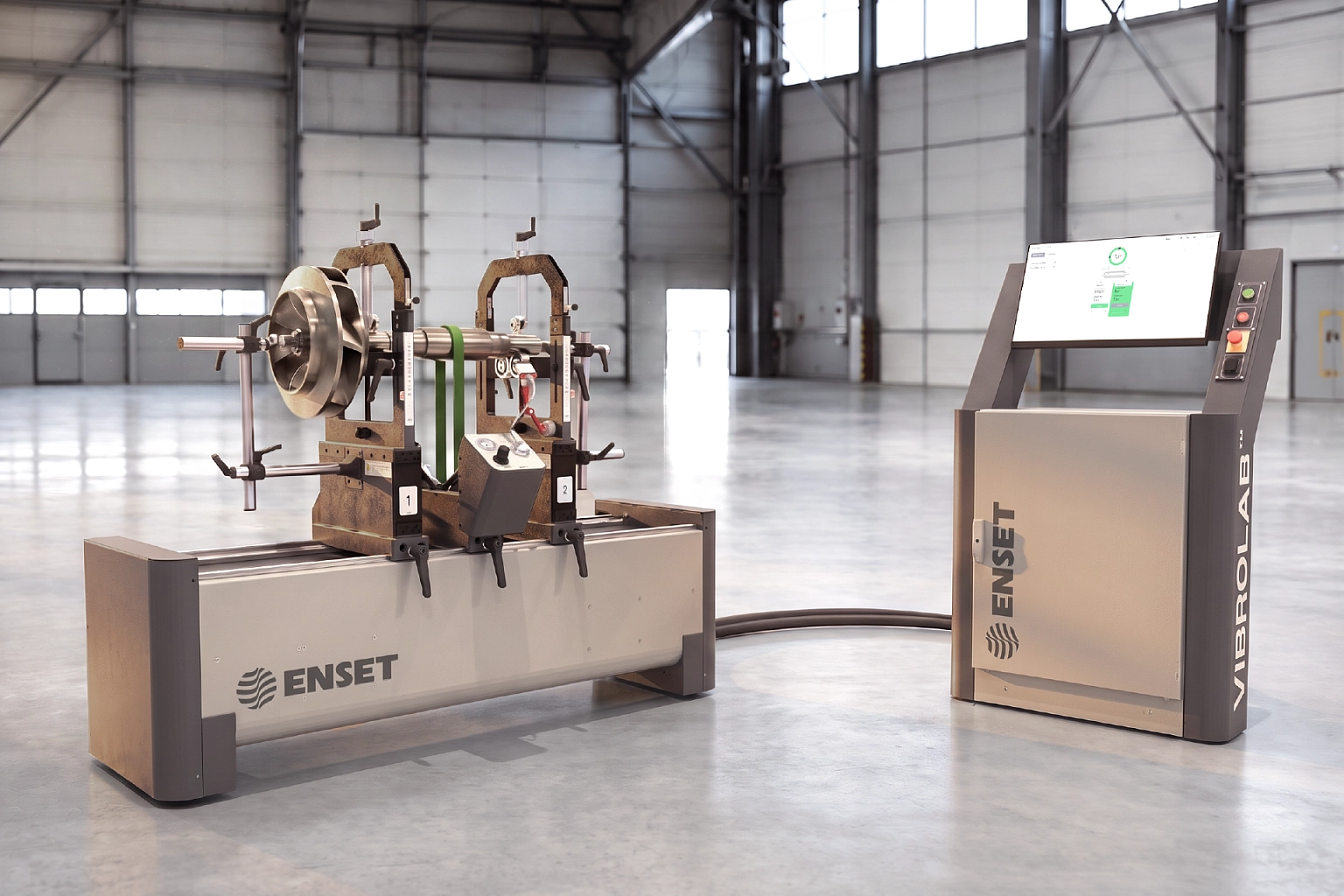

НЕКСИС оснащается измерительной системой ВИБРОЛАБ-5.К в крейтовом исполнении. Модульная архитектура позволяет расширять функциональность станка без замены базовой электроники: дополнительные устройства устанавливаются в предусмотренные слоты крейта. Такой подход упрощает последующее дооснащение, в том числе модулями корректировки дисбаланса и лазерного измерения биения, системами маркировки и идентификации роторов и другими функциями, востребованными Индустрией 4.0.
Измерительная система ВИБРОЛАБ-5 внесена в Государственный реестр средств измерений под № 97688-26. Межповерочный интервал составляет три года.
Рабочее место оператора оборудовано 24-дюймовым сенсорным дисплеем Iiyama (Япония) с регулировкой по высоте и углу наклона. Под монитором предусмотрена поверхность для размещения весов, инструмента или принтера протоколов. Органы управления и вспомогательное оборудование располагаются в пределах удобной рабочей зоны.
Приводы с цифровым сервоуправлением
Во всех вариантах привода НЕКСИС применяются серводвигатели с цифровым управлением. Они обеспечивают управляемые разгон и торможение, автоматический доворот ротора к месту корректировки с точностью до 0,1° и удержание изделия в заданном положении во время выполнения операции.
Для разных типов роторов предусмотрены три варианта привода:

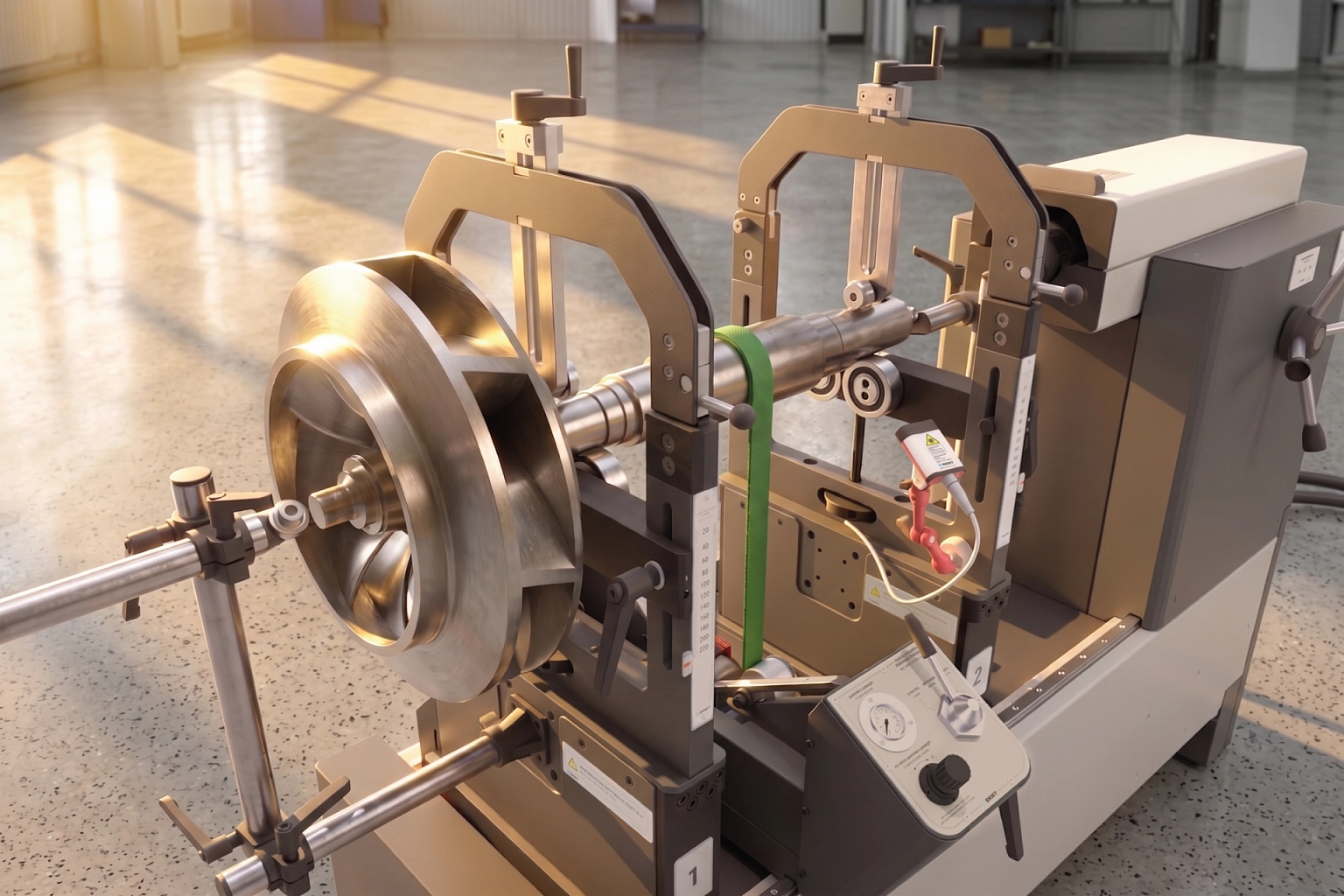

Ременный привод (B) предлагается в классическом исполнении с накидным ремнём и пневматическим натяжением либо в тангенциальном исполнении. Выбор схемы позволяет учитывать геометрию изделия и требования к передаче крутящего момента.

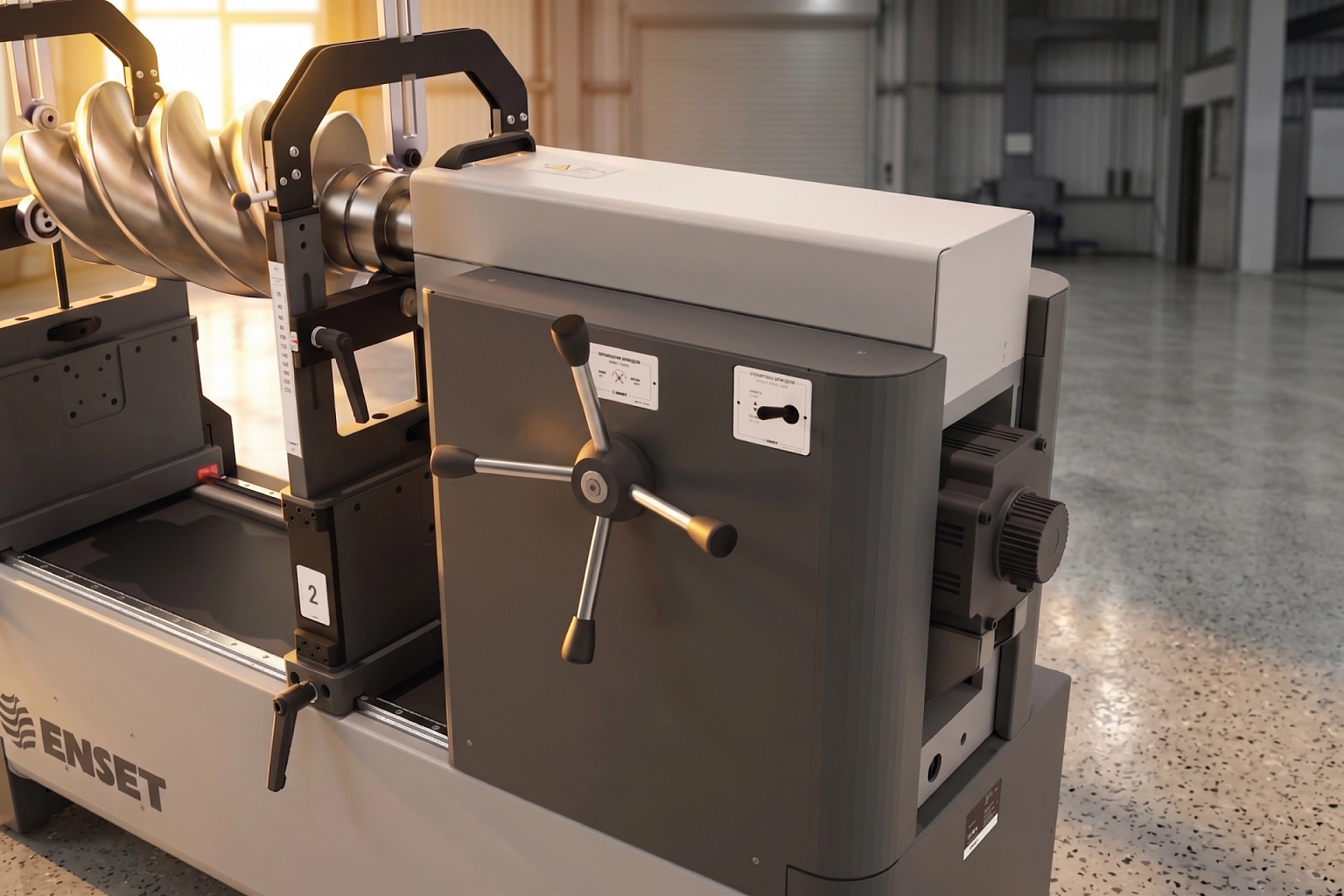

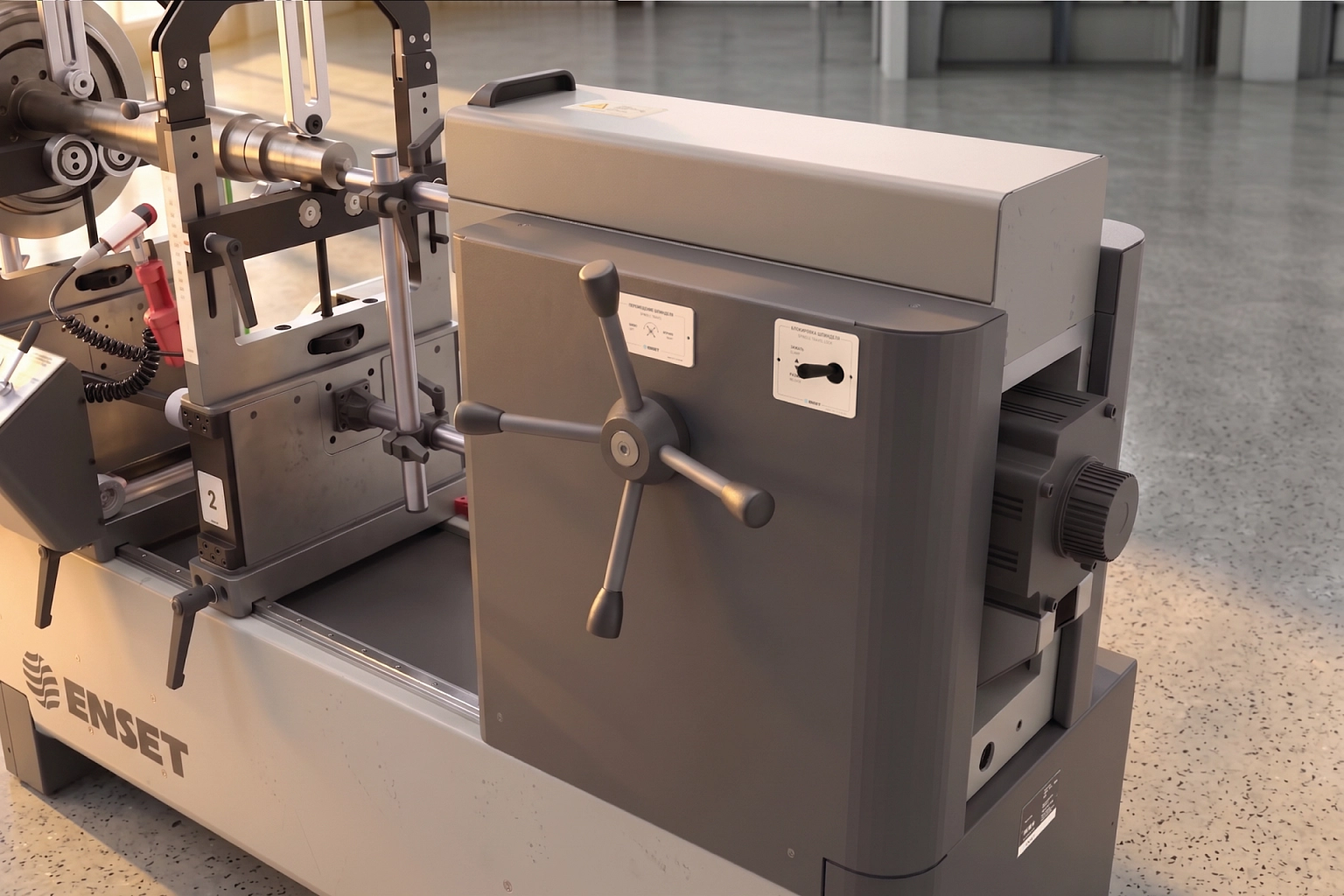

Осевой привод (E) оснащен штурвалом продольного перемещения приводного шпинделя и пневматическим тормозом. Это исполнение предназначено для роторов, на которые крутящий момент передаётся через торцевое соединение.
Приводной шпиндель (D) имеет повышенную осевую жёсткость приводной и неприводной шпиндельных опор. Такое решение рассчитано прежде всего на балансировку тяжёлых карданных валов и снижает деформации системы под нагрузкой.
Конфигурация под конкретную номенклатуру
Модульная конструкция НЕКСИС позволяет сформировать станок под параметры изделий и технологию предприятия. Линейка включает:
- три исполнения по грузоподъёмности — до 60, 300 и 600 кг;
- пять вариантов длины станины — 1500, 2000, 3000, 4500 и 6000 мм;
- семь видов опорных приспособлений: консольные роликовые опоры, узкие роликовые блоки для коротких шеек, контропоры, призматические роликовые блоки, антифрикционные блоки скольжения, оснастку для малых роторов и оснастку для магнитных роторов.
Области применения
Станки НЕКСИС предназначены для балансировки валов, рабочих колес вентиляторов и насосов, роторов электродвигателей, турбин, карданных валов, маховиков и других вращающихся деталей. Оборудование может применяться:
- в энергетическом машиностроении;
- на предприятиях нефтегазового сектора;
- в металлургии;
- в общем машиностроении и приборостроении;
- в специализированных сервисных и ремонтных центрах.
Подбор оборудования и техническая поддержка
Конфигурация станка подбирается с учетом массы и габаритов роторов, типов их опорных поверхностей, требуемых частот вращения, способа передачи крутящего момента, технологии корректировки и планируемой производительности участка.
ЭНСЕТ предоставляет двухлетнюю гарантию на все узлы и компоненты станка. Удаленная диагностика и настройка помогают ускорить ввод оборудования в эксплуатацию и обеспечивают техническую поддержку в процессе работы. Назначенный срок службы станка составляет 20 лет.
Для консультации и подбора НЕКСИС под задачи вашего предприятия обратитесь к специалистам ЭНСЕТ по телефону 8 (800) 250-88-22 или электронной почте sales@enset.ru.
