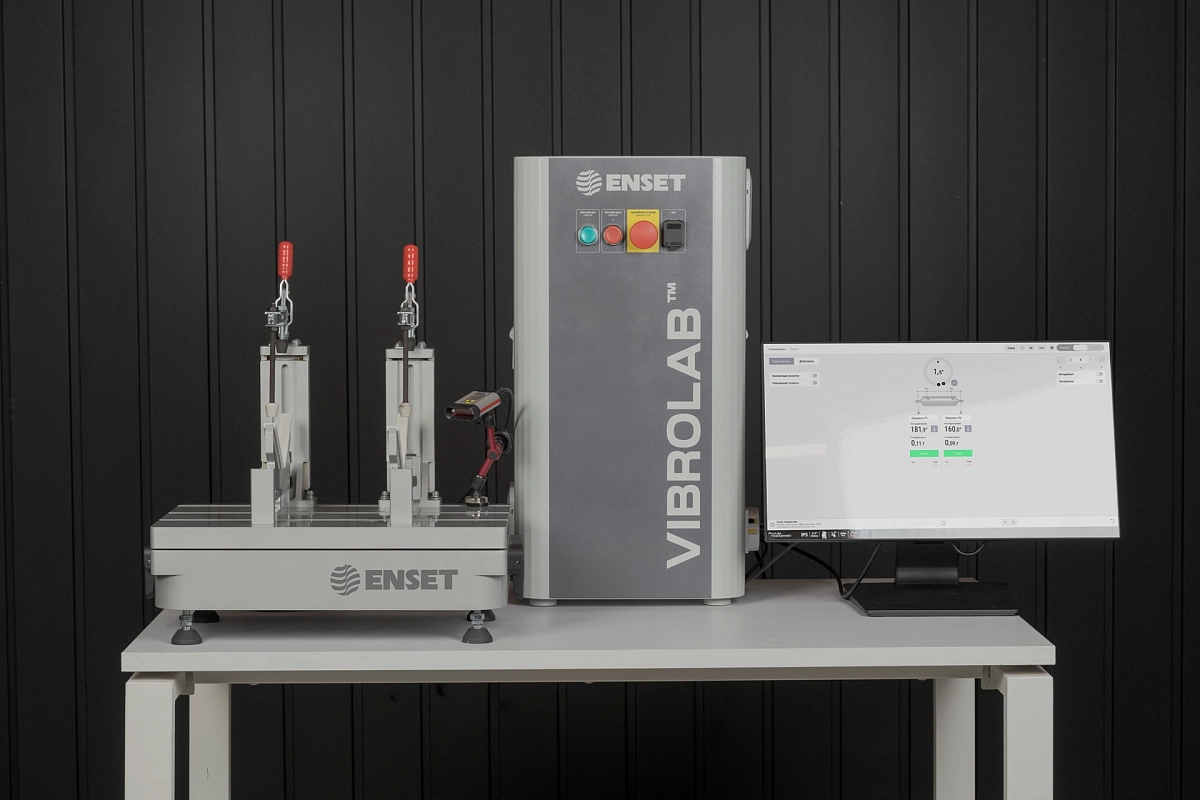

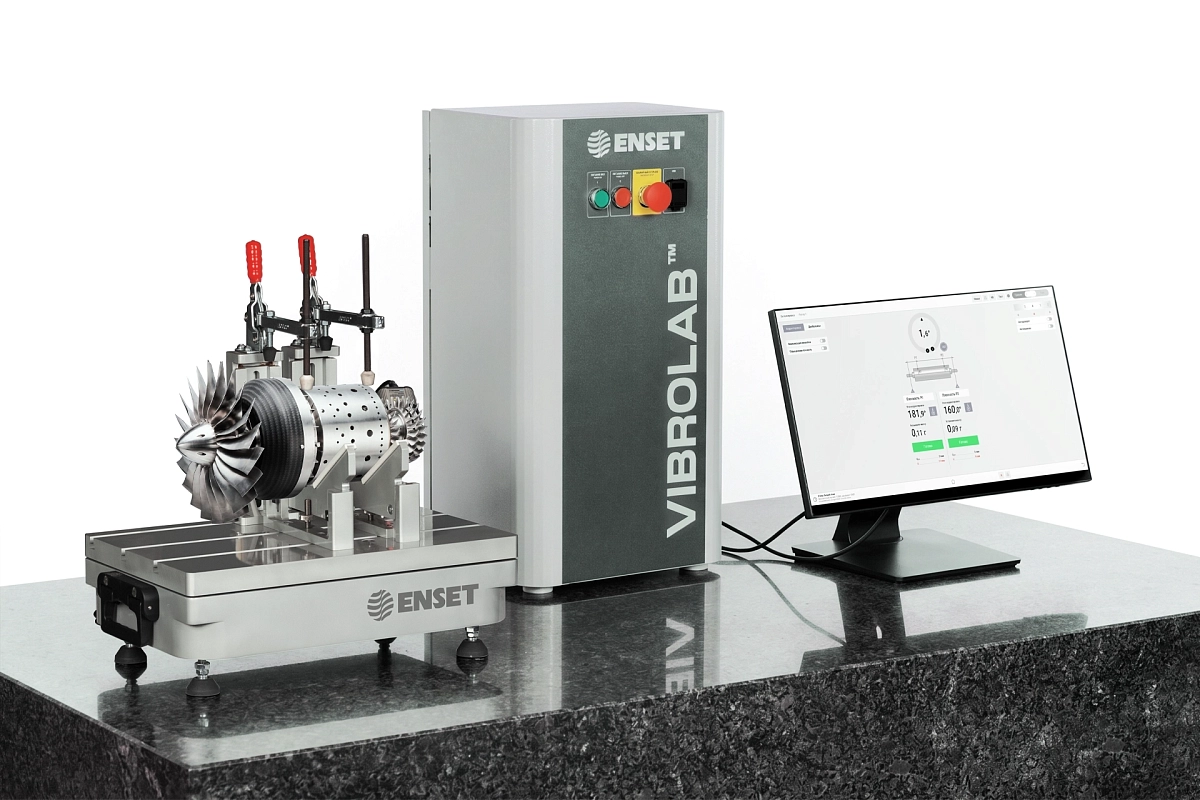

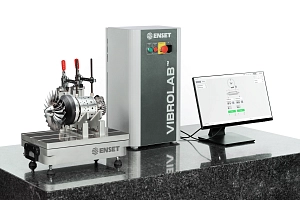

Наша компания с гордостью анонсирует выпуск ПИКАССО-5.S — инновационного дорезонансного балансировочного станка, созданного специально для высокоточной динамической балансировки ротационных агрегатов в сборе. Эта сверхкомпактная настольная модель меняет правила игры для предприятий, занимающихся разработкой, производством и ремонтом высокоскоростных вращающихся узлов.
Балансировка в реальных условиях
Главная технологическая особенность ПИКАССО-5.S заключается в том, что он предназначен для балансировки изделий в сборе с использованием их собственного (встроенного) привода вращения или за счет внешнего пневматического разгона потоком сжатого воздуха.
Вам больше не нужно балансировать ротор без его подшипников и корпуса — агрегат можно установить на измерительную платформу целиком. Это полностью исключает технологические погрешности, возникающие при сборке и установке ротора, и позволяет добиться идеальной работы узла на его реальных рабочих скоростях и в штатных подшипниках.

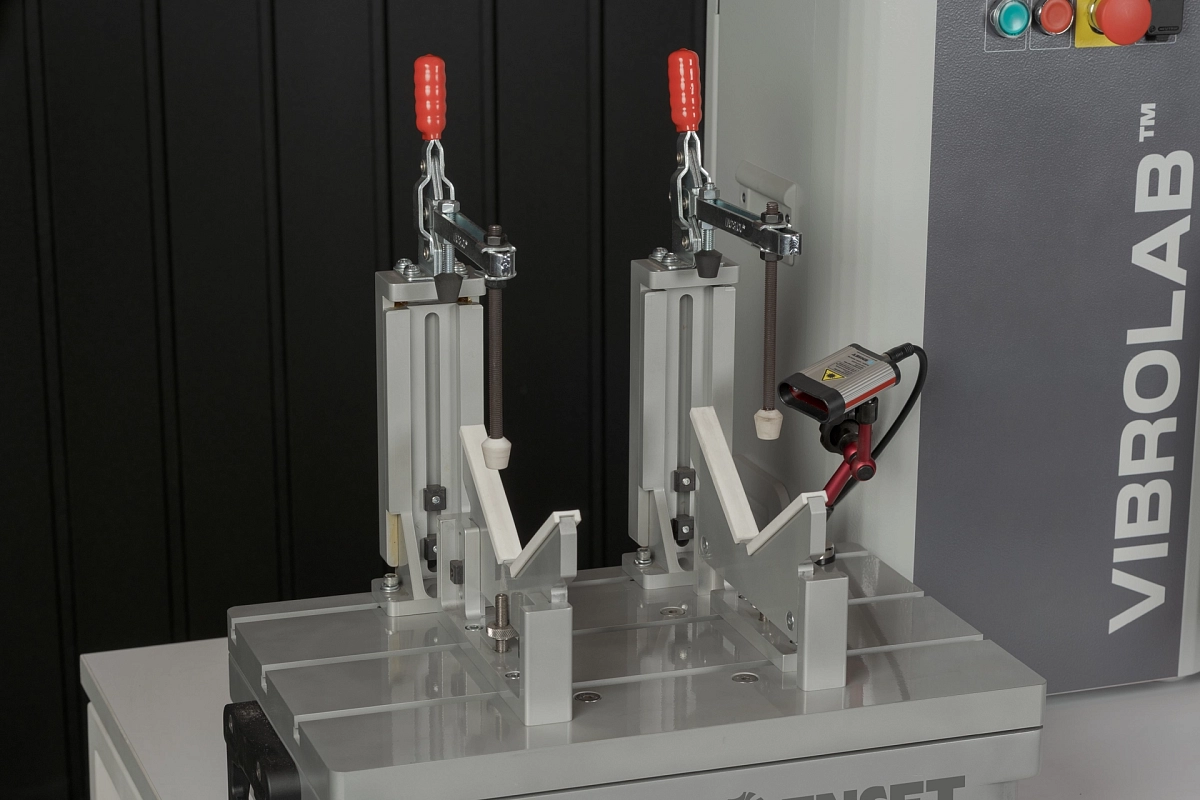

Изделие базируется на специальной виброплатформе (размером 500х300 мм) из легкого и прочного дюралюминиевого сплава с Т-образными пазами. Виброплатформа размещена на специальной многоплоскостной дорезонансной колебательной системе, надежно спрятанной внутри станины станка. Такая конструкция обеспечивает максимальную универсальность: на платформу можно легко закрепить нестандартную оснастку и переходные плиты для надежной фиксации агрегата любой, даже самой сложной формы.
При необходимости для вращения балансируемых изделий может быть использован приводной шпиндель или ременный привод от станков серии ПИКАССО.
Для каких задач создан ПИКАССО-5.S?
Универсальность платформы и высочайшая точность делают этот станок идеальным решением для наукоемких и высокотехнологичных отраслей:
- Автомобилестроение и автосервис: ювелирная балансировка картриджей турбокомпрессоров (CHRA) воздушным потоком, моторов систем кондиционирования (HVAC) и сервоприводов.
- Беспилотная авиация (БПЛА) и робототехника: прецизионная настройка бесколлекторных моторов (BLDC) коптеров прямо в сборе с пропеллерами, балансировка высокоточных сервомоторов.
- Медицинское оборудование: настройка стоматологических турбинных наконечников и роторов высокоскоростных лабораторных центрифуг.
- Станкостроение и приборостроение: балансировка малогабаритных электрошпинделей, полигон-моторов оптических систем и прецизионных вентиляторов охлаждения.
Техническое превосходство в настольном формате
Несмотря на статус компактного оборудования (габариты станка 530х320х490 мм, общая масса с электрошкафом — всего 80 кг), ПИКАССО-5.S обладает выдающимися промышленными характеристиками:
- Рабочий вес: балансировка агрегатов массой от ювелирных 50 граммов до 5 килограммов.
- Свобода габаритов: диаметр и длина балансируемого ротора не ограничены конструкцией станка, что дает беспрецедентную свободу при работе с длинными или широкими узлами.
- Эталонная точность: минимально достижимый остаточный удельный дисбаланс составляет впечатляющие 0,01 г·мм/кг.
- Средства измерения: система использует высокочувствительные пьезоэлектрические датчики силы и комплектуется точным лазерным или индуктивным отметчиком оборотов с функцией энкодера (датчика углового положения ротора).
- Плоскости коррекции: динамическая балансировка в 2 плоскостях (или в 3 плоскостях для квазигибких и гибких роторов).
- Управление приводами: станок позволяет подключить собственный привод изделия или внешний пневматический привод к своей измерительной системе ВИБРОЛАБ для автоматического управления вращением в ходе измерительного цикла.
- Возможности автоматизации: на платформу можно установить любую механизированную оснастку и интегрировать станок в автоматическую производственную линию.
Интеллект системы ВИБРОЛАБ
ПИКАССО-5.S поставляется с передовой вибрационной измерительной системой ВИБРОЛАБ-5.M (внесена в Госреестр СИ РФ под № 97688-28). Сердце управления — ударопрочный 22-дюймовый цветной сенсорный дисплей.
Интуитивно понятный русскоязычный интерфейс позволяет оператору легко настраивать станок, сохранять профили различных роторов и формировать подробные протоколы балансировки в автоматическом режиме. Защита электроники по стандарту IP54 гарантирует надежную работу даже в условиях запыленного цеха.
Готовность к работе
Станок поставляется полностью готовым к эксплуатации. Настольное исполнение и подключение к однофазной сети (230 В) позволяют развернуть полноценный высокоточный балансировочный участок на минимальной площади, а срок службы оборудования составляет не менее 20 лет при гарантии в 24 месяца.
ПИКАССО-5.S — это ваш ключ к повышению ресурса агрегатов, снижению трудоемкости балансировки и безупречному качеству продукции.
Свяжитесь с нашими специалистами по телефону: 8 800 250 88 22 уже сегодня, чтобы узнать больше о возможностях ПИКАССО-5.S и подобрать оптимальную оснастку под ваши производственные задачи!
