Ротор паровой турбины работает при высоких нагрузках, температурах и скоростях. Даже небольшое смещение массы повышает вибрацию, перегружает подшипники и снижает ресурс агрегата. Для энергетики это критично, так как останов турбины ведёт к производственным потерям.
Балансировка снижает дисбаланс, вибрацию и динамический прогиб, обеспечивая расчётное поведение турбоагрегата. В статье разберём устройство роторов, виды неуравновешенности, методы балансировки и влияние качества работ на ресурс турбины.
Что такое балансировка роторов паровых турбин
Балансировка роторов паровых турбин — это операция по оценке и корректировке распределения масс для поддержания остаточного дисбаланса в допустимых пределах.
Дисбаланс возникает при несовпадении главной центральной оси инерции с осью вращения. С ростом оборотов центробежная сила увеличивается, создавая дополнительные нагрузки на корпус, подшипники и генератор, что повышает риск повреждения лопаточного аппарата и уплотнений.
Особенности конструкции роторов паровых турбин
Ротор паровой турбины — длинный и массивный узел со сложной компоновкой. В его состав входят участки под подшипники, уплотнения, рабочие ступени, диски, посадочные поверхности, полумуфты и элементы связи с генератором. На каждой ступени стоят рабочие колёса с лопатками, их массы влияют на расположение главной центральной оси инерции.
По конструкции выделяют несколько типов:
- цельнокованые роторы с высокой жёсткостью и минимальным числом соединений;
- сборные роторы, где отдельные диски, втулки и другие элементы формируют общую систему;
- комбинированные решения, где часть элементов имеет монолитное исполнение, а часть монтируется отдельно.
Виды неуравновешенности
Перед тем как выбрать метод, специалисты определяют вид неуравновешенности. Ошибка на этом этапе может привести к тому, что после ремонта ротор покажет приемлемый результат на стенде, но при пуске турбины снова даст повышенную вибрацию.
Статическая
Статическая неуравновешенность возникает при смещении главной центральной оси параллельно оси вращения. Ротор можно уравновесить в одной плоскости, проходящей через его центр масс. Характерна для рабочих колес паровой турбины, которые балансируют отдельно до установки на вал.
Динамическая
При динамической неуравновешенности главная центральная ось инерции не совпадает с осью вращения. Проявляется при вращении, создает пару центробежных сил, вызывающую вибрацию и изгибные колебания. Требуется коррекция минимум в двух плоскостях.
Методы балансировки роторов паровых турбин
Для роторов паровых турбин применяют разные методы. Выбор зависит от конструкции, характера дисбаланса, массы, рабочих оборотов, доступности агрегата и требований к точности. Иногда достаточно проверочной балансировки, в других случаях нужен комплексный процесс: диагностика, центровка, расчёт, корректировка, повторный пуск и контроль вибрации.
Статическая балансировка
Статическая балансировка подходит для роторов, где дисбаланс компенсируется в одной плоскости. Метод применяют для коротких и жёстких деталей, таких как рабочие колёса паровых турбин, как предварительный этап перед динамической балансировкой в сборе.
Динамическая балансировка
Это основной метод для паровых турбин из-за сложной картины колебаний длинного вала с несколькими ступенями. Процесс включает проверку состояния ротора, установку на стенд, измерение вибрации, расчёт корректирующих масс и установку грузов. Высокая точность метода снижает риск повторного демонтажа и помогает быстрее вернуть турбину в работу.
Метод коэффициентов влияния, или коэффициентов чувствительности
Метод основан на измерении реакции ротора на пробные изменения массы. Коэффициенты показывают, насколько вибрация в точке контроля чувствительна к изменению массы в выбранной плоскости.
Балансировка гибких роторов
Для гибких роторов применяют модальную балансировку — балансировку с учётом форм изгибных колебаний. Специалисты анализируют форму колебаний и выбирают корректирующие плоскости так, чтобы снизить вибрацию на рабочих режимах. Метод требует точных измерений, расчёта критических частот и понимания динамики конкретного агрегата.
Балансировка ротора без демонтажа: балансировка на месте
Балансировка на месте (онлайн-балансировка) выполняется без демонтажа ротора из турбоагрегата. Метод применяют для корректировки вибрации во время эксплуатации или после ремонта, если демонтаж экономически невыгоден. Датчики фиксируют вибрацию на опорах, специалисты рассчитывают корректирующую массу и место её установки.

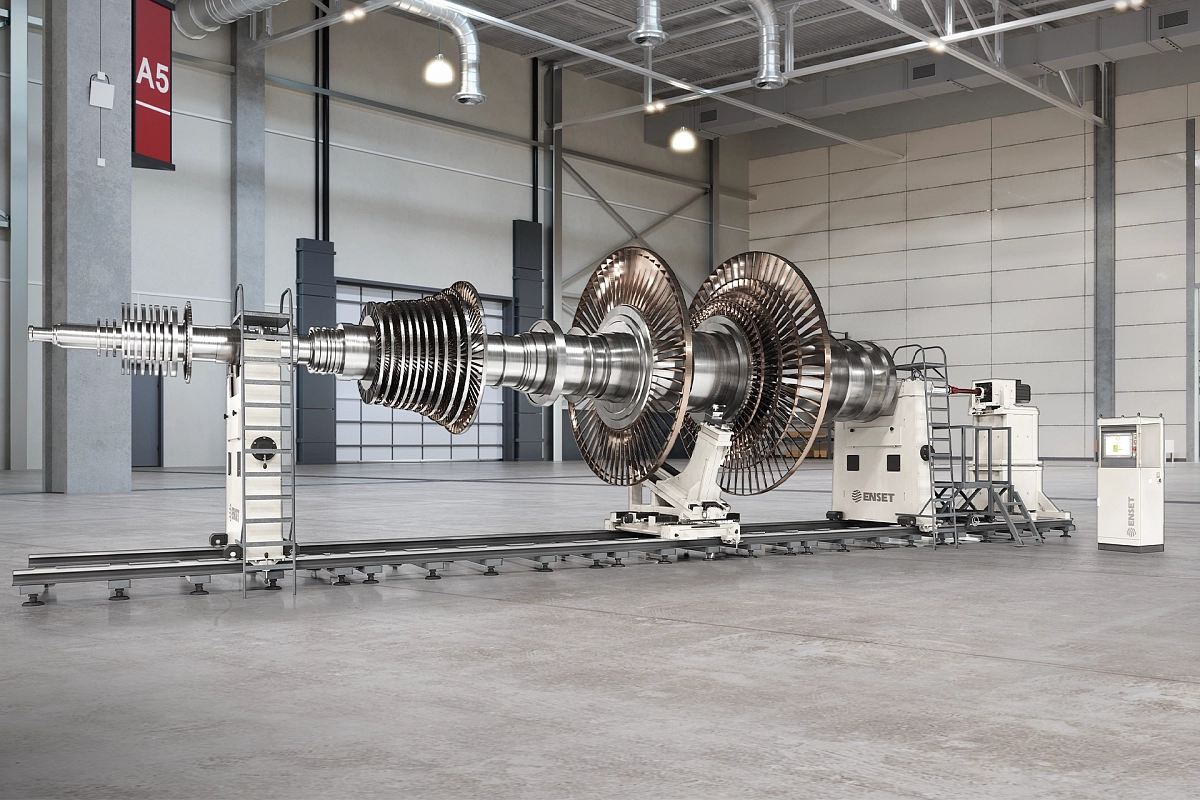

Оборудование и процедуры балансировки роторов паровых турбин
Качественная балансировка требует специализированных стендов, точных измерений и технологической дисциплины. Специалист должен понимать конструкцию агрегата, рабочий режим, условия опирания ротора, состояние посадок и влияние каждого изменения на вибрацию.
Балансировочное оборудование

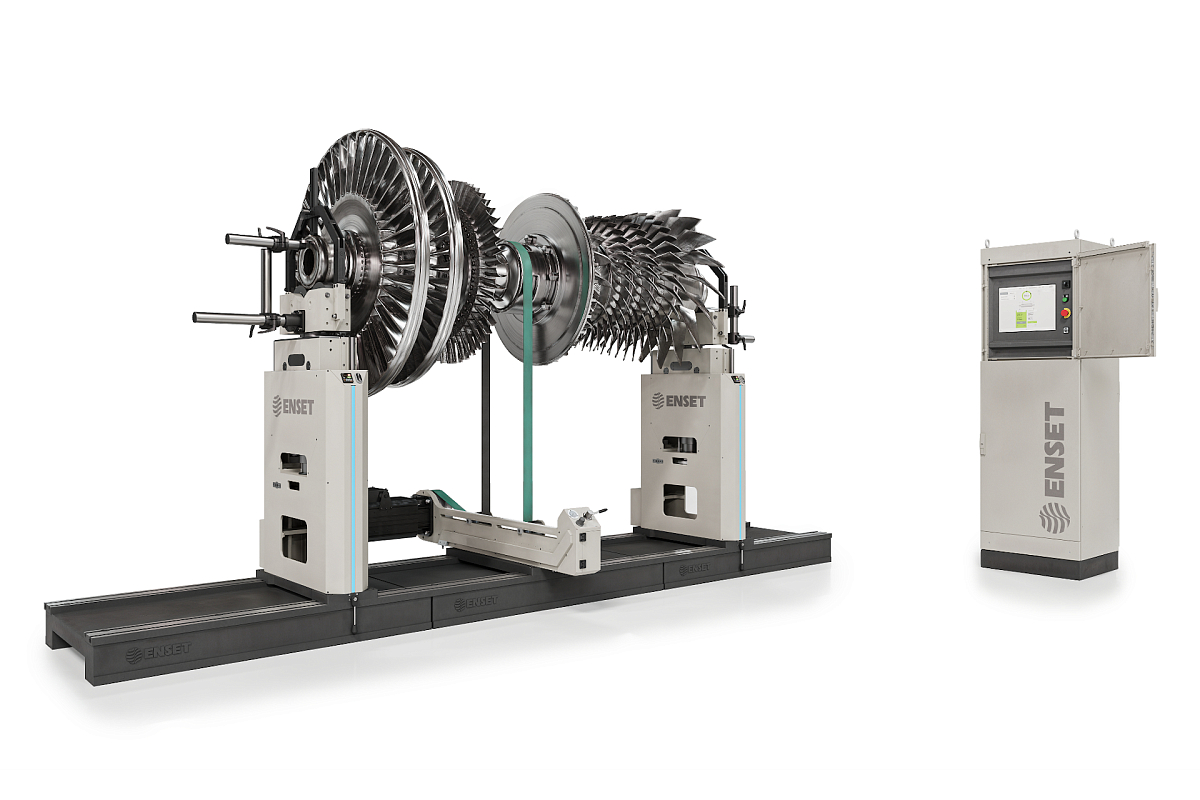

Для балансировки применяют современные станки с вибродатчиками, фазовыми датчиками, приводом, системой автоматического управления и программным обеспечением. Такие комплексы измеряют амплитуду и фазу вибрации, рассчитывают корректирующие массы, сохраняют протоколы и контролируют повторяемость результата.

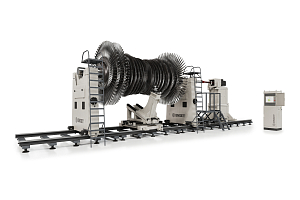

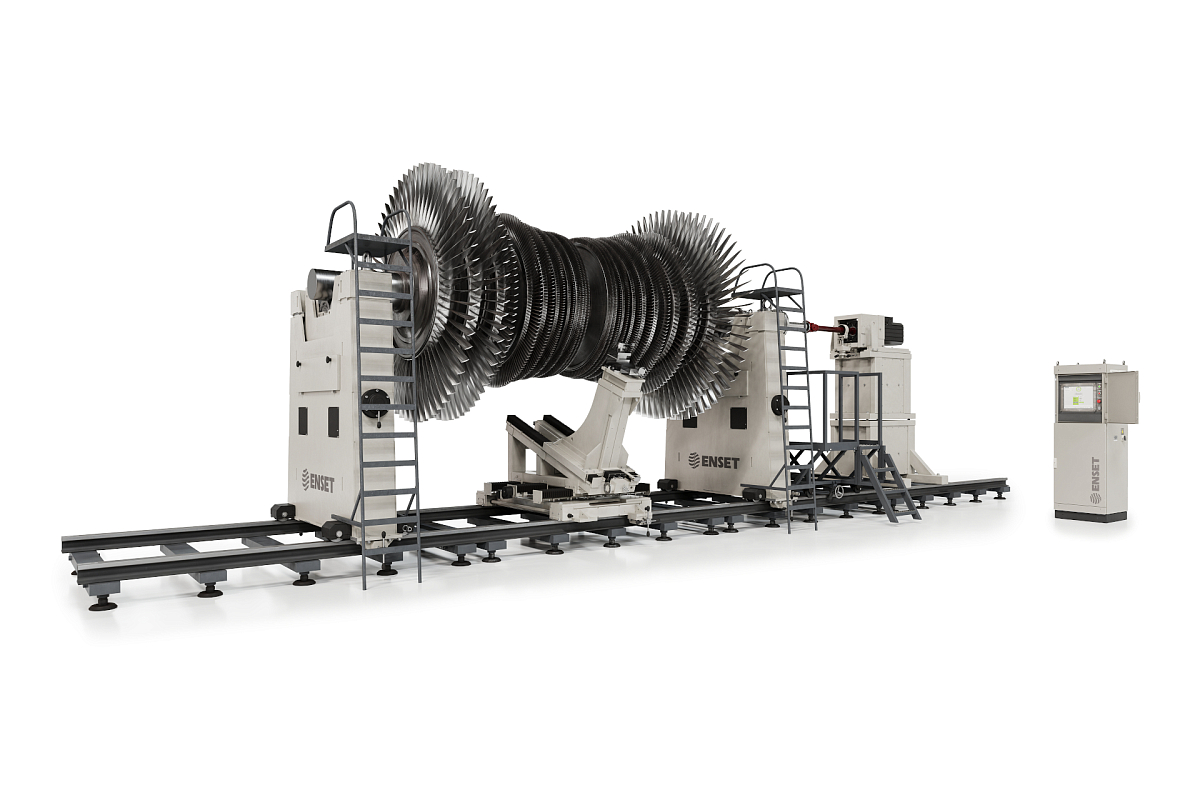

В каталоге ЭНСЕТ представлены горизонтальные, вертикальные и консольные балансировочные станки, включая оборудование для роторов разной массы — от малых деталей до тяжёлых промышленных роторов.
Основные компоненты

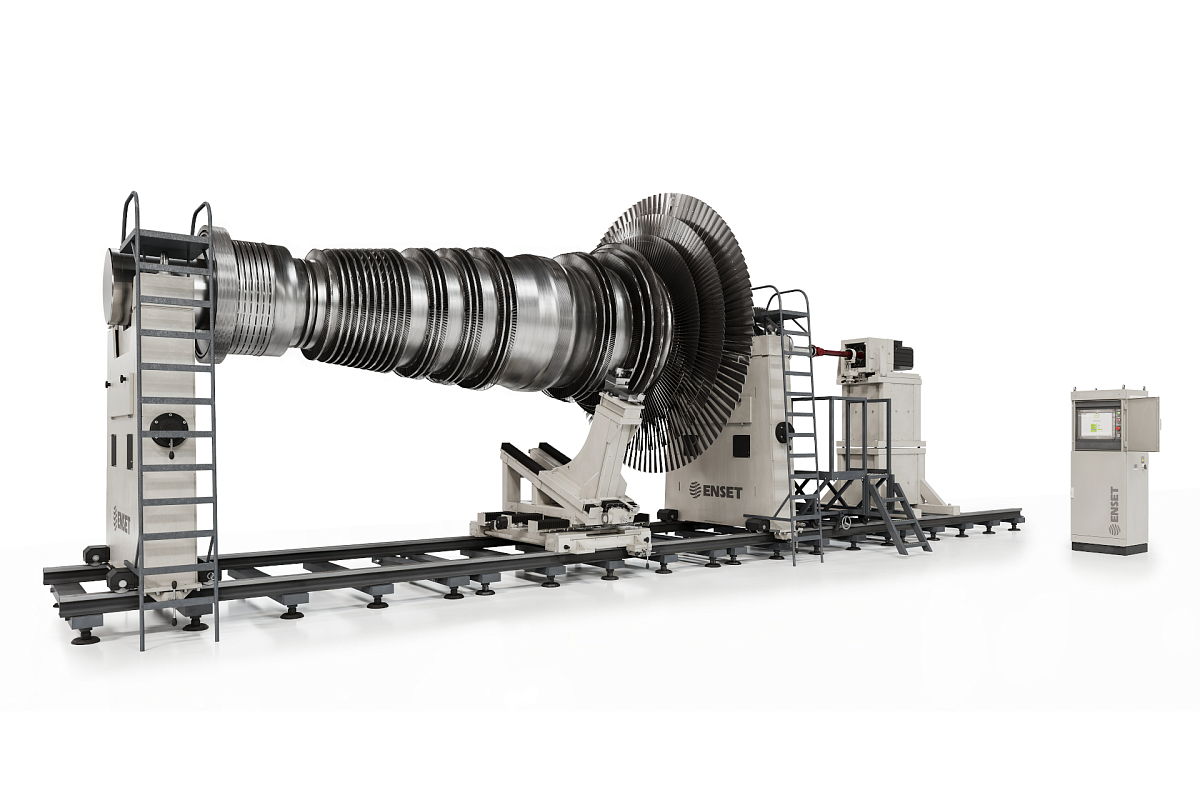

Балансировочный стенд для роторов турбин обычно включает:
- станину с высокой жёсткостью;
- опоры (опорные стойки) под подшипниковые шейки;
- привод вращения с бесступенчатой регулировкой скорости;
- датчики вибрации и фазовой метки;
- систему измерений и блок обработки сигнала;
- программный модуль для расчёта корректирующих масс;
- оснастку для установки роторов разной длины и массы.
Современные подходы
Современная балансировка ротора турбины всё чаще строится как комплексная инженерная задача. Специалисты используют компьютерные модели, вибродиагностику, лазерные измерения, цифровые протоколы и архивы предыдущих ремонтов. Такой подход помогает видеть не только текущий дисбаланс, но и причины его появления.
Компьютерный подход
Компьютерный подход особенно полезен для крупных роторов, где каждый пробный пуск занимает время и нагружает оборудование. Программа помогает сократить число итераций, снизить риск ошибки и получить понятный отчёт для службы главного механика или энергетика.
Вибродиагностика
Системы мониторинга вибрации позволяют отслеживать состояние турбоагрегата при эксплуатации в реальном времени. По изменению амплитуды, фазы и спектра специалисты могут заранее увидеть рост дисбаланса, дефект подшипника, расцентровку, ослабление крепежа или изменение жёсткости опор.
Лазерный подход
Лазерные системы применяют для центровки, измерений, точного позиционирования роторов и контроля геометрических параметров. Они помогают проверить соосность валов, положение муфты, отклонение опор и взаимное расположение агрегатов.
Технические параметры и допуски на дисбаланс
Допуски на остаточный дисбаланс зависят от массы ротора, частоты вращения, класса точности и конструкции турбины. Для газовых и паровых турбин часто применяют класс точности 2,5. Для гибких роторов критерии выбирают как с учётом модального поведения и требований производителя, так и с учётом модального поведения, рабочих скоростей и требований производителя.
Формула для расчёта допустимого остаточного дисбаланса:
где:
— допустимый остаточный дисбаланс ротора, гмм;
— класс точности балансировки, мм/с;
— масса ротора, кг;
— рабочая частота вращения ротора, об/мин.
Ниже приведён справочный пример для распространённых турбоагрегатов с частотой вращения 3000 об/мин.
| Мощность турбины | Частота вращения | Температура пара | Допустимый дисбаланс | Область применения |
| до 6 МВт | 3000 об/мин | до 400 °C | по расчету 2,5 и паспорту ротора | малые промышленные ТЭЦ, приводные турбины |
| 6–25 МВт | 3000 об/мин | 400–500 °C | по расчету 2,5 с контролем вибрации опор | энергетика предприятий, котельные, мини-ТЭЦ |
| 25–100 МВт | 3000 об/мин | 500–540 °C | по расчету 2,5 и заводским нормам | средние энергоблоки, промышленные станции |
| 100–300 МВт | 3000 об/мин | 535–565 °C | по расчету 2,5, с проверкой на рабочих режимах | крупные ТЭЦ и электростанции |
| свыше 300 МВт | 3000 об/мин | 540–565 °C и выше | по индивидуальной программе контроля | крупная энергетика, ответственные турбоагрегаты |
Таблица носит инженерно-справочный характер.
Контроль точности балансировки и безопасность работ
Балансировка требует контроля на всех этапах: от осмотра ротора до протокола с результатами. Критерии приёмки — остаточный дисбаланс, вибрация на контрольных оборотах и стабильность фазы. Работы проводят с соблюдением безопасности: защитное ограждение закрывают, крепление проверяют. При превышении вибрации пуск прекращают.
Работы должны выполнять аттестованные специалисты с использованием проверенного оборудования. У ЭНСЕТ есть специализированные балансировочные решения для турбин и роторов разной массы, включая горизонтальные, вертикальные, консольные и зарезонансные станки.
Технологии замены лопаток паровых турбин
Замена лопаток относится к ответственным операциям, так как каждая лопатка влияет на аэродинамику ступени, прочность ротора и распределение массы. Поэтому после замены лопаточного аппарата ротор почти всегда нуждается в проверке и, при необходимости, в балансировке.
Типовые повреждения лопаток:
| Тип повреждения | Причина | Признаки | Способ устранения |
| Эрозионный износ | воздействие влажного пара, капельной влаги и твёрдых частиц | истончение кромок, изменение профиля, снижение эффективности ступени | замена лопаток, восстановление профиля при допустимом износе |
| Коррозионные повреждения | химически активная среда, нарушение водно-химического режима | раковины, пятна, шероховатость, ослабление поверхности | дефектация, зачистка, замена при глубоком поражении |
| Механические забоины | попадание посторонних частиц, ошибки монтажа, контакт с соседними элементами | сколы, вмятины, локальные трещины | ремонт кромок или замена повреждённых лопаток |
| Усталостные трещины | циклические нагрузки, вибрация, резонанс | трещины у хвостовика, на пере или у бандажа | обязательная замена и проверка причины вибрации |
После замены важно оценить не только саму ступень, но и весь ротор. Если новая группа лопаток имеет другую массу или центр тяжести, баланс нарушается.
Заключение
Балансировка роторов паровых турбин снижает вибрацию, защищает подшипники и уплотнения, продлевает ресурс оборудования. Это уменьшает аварийные простои и повышает надёжность агрегата. При балансировке учитывают конструкцию ротора, вид дисбаланса, метод коррекции, рабочие обороты и состояние опор. Уравновешивание нельзя рассматривать отдельно от центровки и дефектации — только комплексный подход даёт стабильный результат. Для ответственных турбин важно использовать профессиональное оборудование и привлекать опытных специалистов. Это гарантирует точность, безопасность и экономическую эффективность работ.
Часто задаваемые вопросы
Когда требуется повторная балансировка ротора паровой турбины?
Повторная балансировка нужна после капитального ремонта, замены лопаток, проточки шеек, восстановления посадок, ремонта муфты, аварийного останова, длительного простоя или появления повышенной вибрации. Также её проводят после любых работ, которые могли изменить массу или геометрию ротора.
Что может произойти при превышении допустимой нормы дисбаланса?
При превышении нормы растёт вибрация, увеличивается нагрузка на подшипники, уплотнения и фундамент. Турбина может потерять устойчивость на рабочих оборотах. В тяжёлых случаях возникает риск повреждения лопаток, ротора, муфты и генератора.
Какие ошибки чаще всего допускают при балансировке роторов турбин?
Частые ошибки — неправильный выбор корректирующих плоскостей, неточная установка пробных грузов, слабый контроль фазы, игнорирование состояния подшипников и отсутствие проверки центровки. Ещё одна ошибка — попытка убрать вибрацию балансировкой, когда причина связана с дефектом опор, тепловой деформацией ротора или повреждением лопаток.
Сколько времени занимает замена лопаток одной ступени?
Срок зависит от размера турбины, типа крепления, состояния пазов, числа повреждённых элементов и требований к контролю. На практике работа может занимать от нескольких смен до нескольких дней. После замены требуется проверка массы, геометрии и, при необходимости, балансировка ротора.
Можно ли выполнять балансировку без демонтажа ротора?
Да, в ряде случаев применяют балансировку без снятия ротора. Метод подходит, когда причина вибрации связана преимущественно с дисбалансом, а конструкция позволяет безопасно установить корректирующую массу. Если есть повреждение лопаток, износ посадок или дефект подшипника, сначала устраняют механическую причину.
Что используется для изготовления лопаток турбин?
Для лопаток применяют жаропрочные, коррозионностойкие и высокопрочные стали, а также специальные сплавы. Материал выбирают по температуре пара, нагрузке, ступени турбины и условиям эксплуатации. Для последних ступеней особенно важна стойкость к эрозии и усталостным нагрузкам.
