Как проверить точность балансировочного станка по ГОСТ ISO 21940-21—2025

Практическое руководство для эксплуатации, сервиса и приемки оборудования

С 1 июня 2026 года в России действует ГОСТ ISO 21940-21—2025 «Вибрация. Балансировка роторов. Часть 21. Характеристики балансировочных станков и методы их проверки». Он заменил ГОСТ 20076—2007 и идентичен ISO 21940-21:2022. При работе с документом нужно учитывать официальную поправку, действующую с 17 июня 2026 года.

Новый ГОСТ распространяется на дорезонансные и зарезонансные станки для роторов, которые на частоте балансировки ведут себя как жесткое тело, а также на низкоскоростную балансировку гибких роторов. Проверка по нему — не одиночный пуск с произвольным грузом, а серия испытаний, подтверждающая заявленные изготовителем характеристики всей системы «станок — привод — опоры — оснастка — контрольный ротор».

Важно: стандарт не задает универсальный допустимый дисбаланс любого изделия. Он проверяет возможности станка. Допуск конкретного рабочего ротора определяют по конструкторской документации и применимым стандартам на качество балансировки. Проверка станка также не заменяет поверку или калибровку измерительных каналов, если они предусмотрены законодательством, паспортом либо системой качества предприятия.

Что именно проверяют

Основные характеристики — минимально достижимый остаточный дисбаланс $U_{\mathrm{mar}}$ и коэффициент уменьшения дисбаланса $R_{\mathrm{ur}}$.

$U_{\mathrm{mar}}$, г·мм, показывает, до какого остаточного дисбаланса исправный станок способен уравновесить выбранный контрольный ротор. В паспорте часто указывают удельную величину $e_{\mathrm{mar}}$, г·мм/кг. Для ротора массой $m$:

$$U_{\mathrm{mar}}=e_{\mathrm{mar}}\times m.$$

$R_{\mathrm{ur}}$ характеризует уменьшение дисбаланса после одной правильно выполненной коррекции:

$$R_{\mathrm{ur}}=\frac{U_1-U_2}{U_1}\times 100\%,$$

где $U_1$ — начальный, $U_2$ — остаточный дисбаланс. Соответствие подтверждают не одним вычислением, а серией из 11 циклов с графической оценкой. Так одновременно проверяются величина и угол дисбаланса, а на двухплоскостном станке — разделение плоскостей коррекции.

В зависимости от типа и функций станка дополнительно проверяют чувствительность одноплоскостного станка к моментному дисбалансу $I_{\mathrm{sc}}$ и цепь условной, или индексной, балансировки. Матрица обязательных и согласуемых испытаний приведена в таблицах 8 и 9 стандарта.

Подготовка: документы, ротор и условия

Сначала из паспорта выписывают заявленные $e_{\mathrm{mar}}$, $U_{\mathrm{mar}}$ и $R_{\mathrm{ur}}$, диапазоны масс и частот вращения, допустимый момент инерции, тип привода и конфигурацию измерительных плоскостей. Нельзя корректно проверить станок по характеристике, которую изготовитель для этой массы, скорости или оснастки не заявлял.

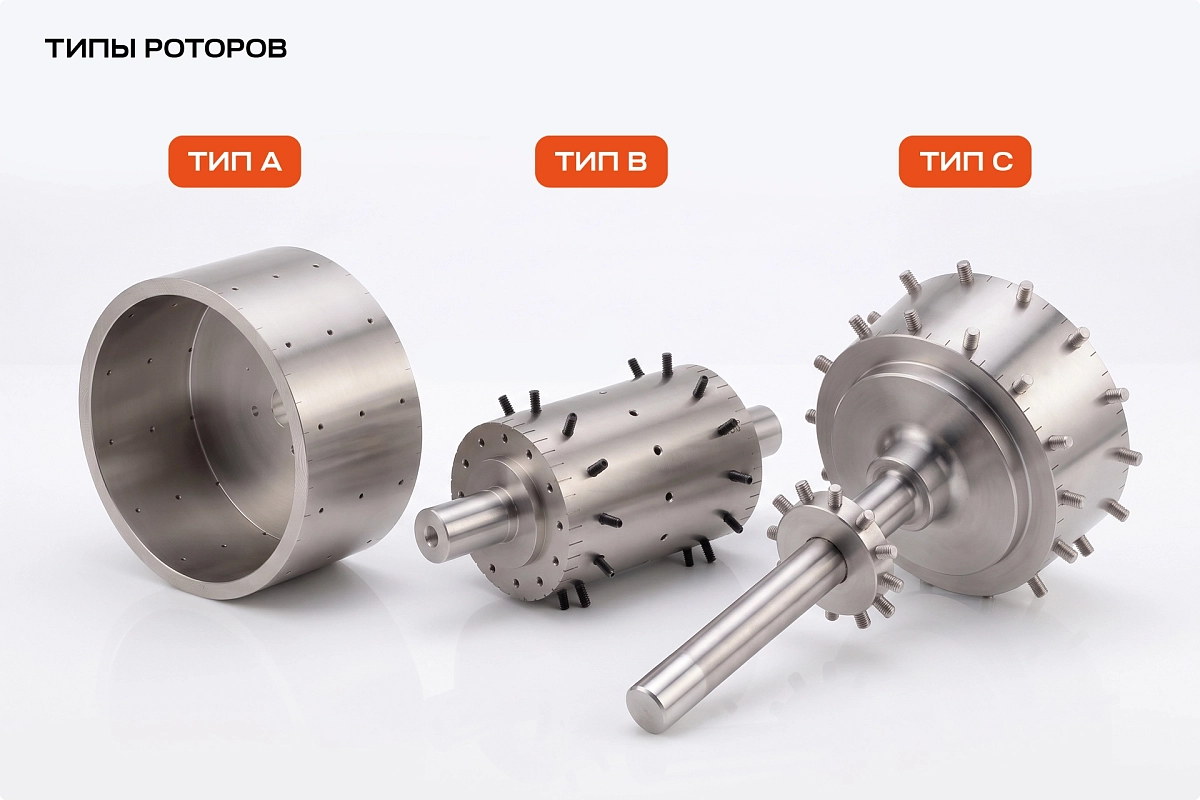

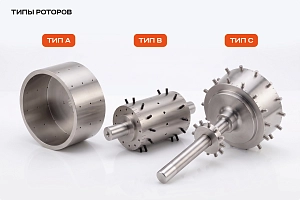

Контрольный ротор выбирают по назначению станка:

• тип A — для вертикального станка или горизонтального станка со встроенным шпинделем;
• тип B — для горизонтального станка с межопорным ротором;
• тип C — для горизонтального станка с консольным ротором;
• ротор пользователя — если типы A, B и C непредставительны по массе, геометрии или моменту инерции.

Для подтверждения характеристик во всем паспортном диапазоне масс ГОСТ требует два контрольных ротора: из нижней и верхней третей диапазона. Если производство использует лишь узкий участок диапазона, выбирают ротор примерно из середины этого участка. При периодической повторной проверке уже подтвержденного станка допускается один ротор.

Контрольный ротор пользователя — это специально изготовленный или квалифицированный предприятием испытательный ротор, представляющий реальное производственное изделие, когда типовые контрольные роторы A, B и C не соответствуют его массе, геометрии, моменту инерции или способу установки.

Контрольный ротор пользователя должен воспроизводить массу, форму и момент инерции серийного изделия. Если изделие балансируют в корпусе, воспроизводят также корпус и его массу. Обычно на контрольном роторе пользователя предусматривают 12 равноудаленных точек установки грузов. Стандарт приводит как типичные ориентиры точность радиуса ±0,025 мм и угла ±0,1°. Обычная деталь с отверстиями, выполненными «на глаз», контрольным ротором не становится.

Частоту вращения при испытаниях согласовывают по разделу 10.3. Это может быть типичная скорость станка; 10–20 % предельной скорости контрольного ротора, если значение входит в диапазон станка; реальная рабочая скорость заказчика; либо скорость, назначенная для ротора пользователя.

Перед пусками проверяют фундамент и крепеж, опоры, привод, датчики, кабели, чистоту посадок, круглость цапф и отсутствие люфтов. Фиксируют температуру, внешнюю вибрацию, питание и конфигурацию программного обеспечения. Некруглость цапфы, тяжелый или неплотный адаптер, смещение ротора при переустановке часто дают больший разброс, чем собственная погрешность измерительной системы.

Проверка $U_{\mathrm{mar}}$: пошаговая процедура

1. Станок настраивают под контрольный ротор. Тарировочные массы размещают вне контрольных плоскостей.
2. Проверяют исходное состояние. Дисбаланс в каждой контрольной плоскости должен быть не более $5U_{\mathrm{mar}}$; для одноплоскостного испытания — не более $10U_{\mathrm{mar}}$.
3. Для двухплоскостной проверки вносят два пробных дисбаланса по $5–10U_{\mathrm{mar}}$. Массы нельзя ставить в одной радиальной или контрольной плоскости, под одним углом либо строго на 180° друг к другу. Для одной плоскости применяют одну массу, создающую $10–20U_{\mathrm{mar}}$.
4. Ротор балансируют штатным способом, используя не более четырех измерительных пусков. Для горизонтального станка затем изменяют систему угловых координат на 60° и контролируют результат. Это выявляет ошибку угловой привязки, невидимую при одном положении ротора.
5. В контрольную плоскость 3 устанавливают груз, создающий $10U_{\mathrm{mar}}$. Для роторов A и B его разрешено заменить двумя грузами по $5U_{\mathrm{mar}}$ в плоскостях 1 и 2; для ротора C такая замена не рекомендуется.

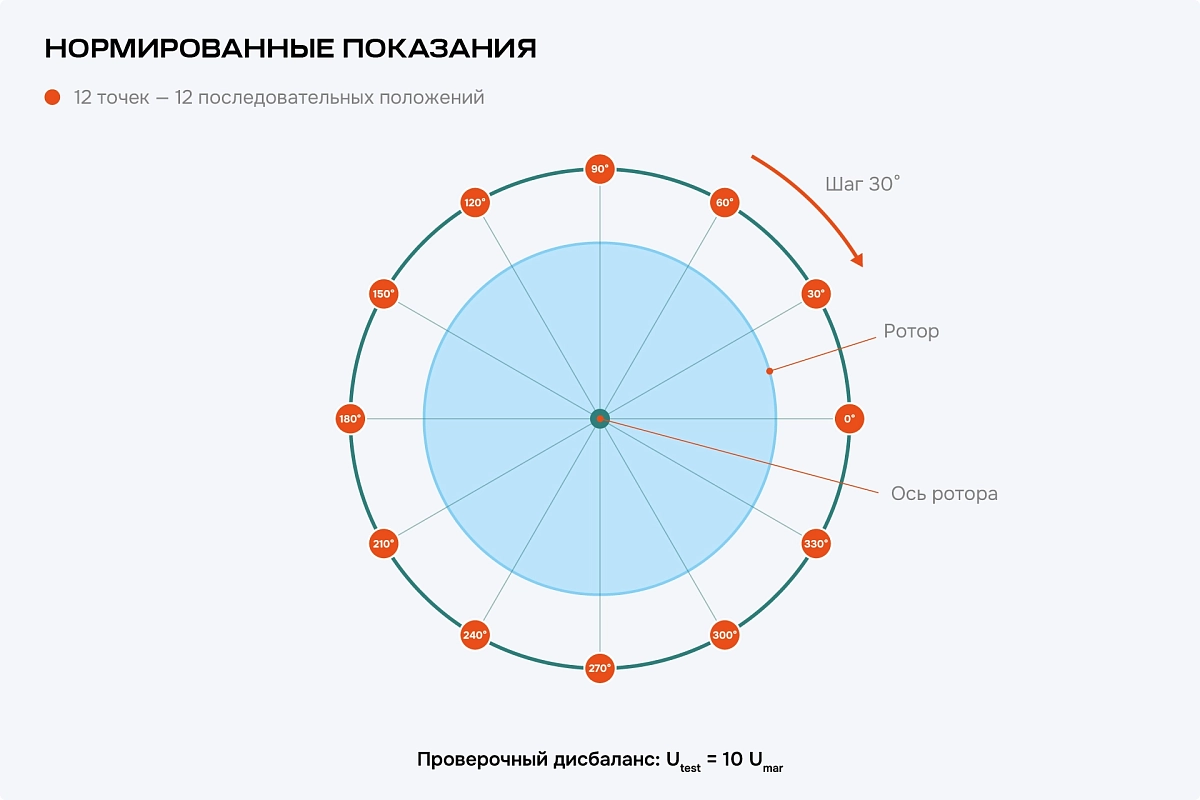

6. Груз последовательно переставляют во все 12 положений через 30° — от 0° до 330°. В каждом положении выполняют пуск и записывают значения в измерительных плоскостях.

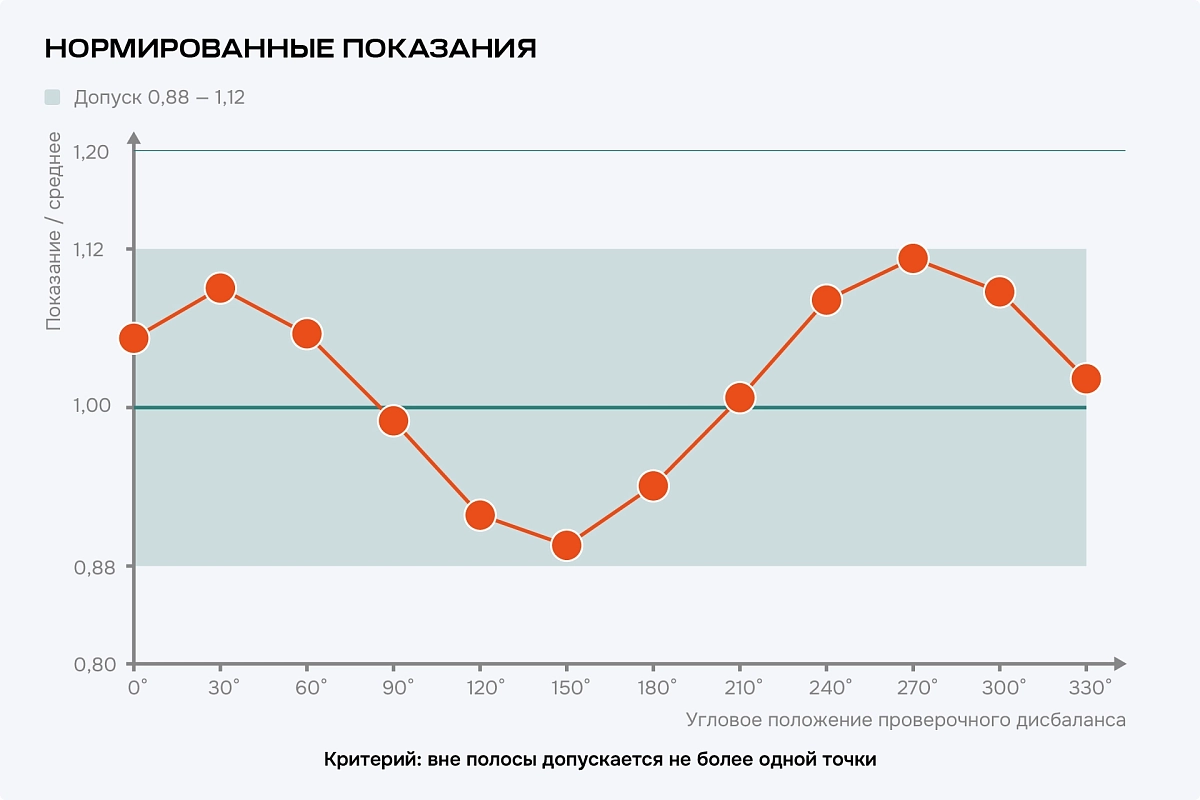

7. Для каждой плоскости вычисляют среднее 12 показаний и делят каждое показание на это среднее. Станок проходит полную проверку, если все точки, кроме максимум одной, лежат между уровнями 0,88 и 1,12 на графике оценки $U_{\mathrm{mar}}$.

После ранее выполненных типовых или периодических испытаний допустима сокращенная схема: шесть положений через 60°. Здесь все шесть точек без исключения должны попасть в диапазон 0,88–1,12.

Проверка $R_{\mathrm{ur}}$

Для роторов A и B в каждой контрольной плоскости используют два груза:

$$U_{\mathrm{station}}=20–60U_{\mathrm{mar}};$$

$$U_{\mathrm{travel}}=5U_{\mathrm{station}}.$$

Первый груз остается неподвижным, второй переставляют по заданной последовательности с шагом 30°. Полная процедура включает 11 циклов. Порядок записи составлен так, чтобы оператор не подгонял коррекцию под заранее ожидаемый результат.

Измеренные векторы нормируют на $U_{\mathrm{station}}$ и наносят на полярную диаграмму. Все точки, кроме максимум одной в каждой плоскости, должны находиться внутри изолинии заявленного $R_{\mathrm{ur}}$ — например, 95, 90, 85 или 80 %. Промежуточное паспортное значение требует соответствующей промежуточной изолинии.

На одноплоскостном станке проверяют влияние моментной неуравновешенности: равные грузы устанавливают в двух плоскостях под углом 180° и выполняют четыре измерения, каждый раз смещая систему на 90°. Для цепи условной балансировки имитируют поворот ротора на 180°; после настройки показание не должно превышать $\mathrm{0,02}{U}_{\mathrm{station}}$.

Приложения F и G предусматривают дополнительные, согласуемые сторонами испытания: повторяемость результатов и точность во всем диапазоне частот. Для универсального станка они информативнее одиночного контрольного пуска на удобной скорости.

Пример расчета контрольных грузов

Пусть проверяют горизонтальный двухплоскостной станок контрольным ротором типа B массой 50 кг. Изготовитель заявил $e_{\mathrm{mar}}=\mathrm{0,5}$ г·мм/кг.

Минимально достижимый остаточный дисбаланс

$$U_{\mathrm{mar}}=50\times \mathrm{0,5}=25\text{ г·мм.}$$

Контрольный груз для проверки $U_{\mathrm{mar}}$

$$U_{\mathrm{test}}=10U_{\mathrm{mar}}=250\text{ г·мм.}$$

Если измеренный радиус до центра массы установленного груза $r=\mathrm{50,00}$ мм, его масса:

$$m_{\mathrm{test}}=U_{\mathrm{test}}/r=250/50=\mathrm{5,000}\text{ г.}$$

Для груза $U_{\mathrm{mar}}$-теста допускается отклонение массы не более ±1 %, поэтому допустимый интервал — 4,950–5,050 г.

Грузы для проверки $R_{\mathrm{ur}}$

Выберем стационарный дисбаланс $30U_{\mathrm{mar}}$:

$$U_{\mathrm{station}}=30\times 25=750\text{ г·мм;}$$

$$m_{\mathrm{station}}=750/50=\mathrm{15,000}\text{ г.}$$

Перемещаемый груз должен создавать:

$$U_{\mathrm{travel}}=5\times 750=3750\text{ г·мм;}$$

$$m_{\mathrm{travel}}=3750/50=\mathrm{75,000}\text{ г.}$$

Если заявлено $R_{\mathrm{ur}}=95\%$, допустимое отклонение массы равно $\pm \mathrm{0,1}\times (100-95)\%=\pm \mathrm{0,5}\%$. Значит, допустимы 14,925–15,075 г для стационарного и 74,625–75,375 г для перемещаемого груза.

Радиус измеряют не до наружной поверхности ротора и не автоматически до оси отверстия, а до фактического центра массы установленного груза. Учитывают шпильку, винт, гайку и заменяемую штатную деталь: в расчет входит именно добавленная масса. Если радиус иной, массу пересчитывают по $m=U/r$; округлять результат под имеющийся набор грузов без проверки созданного дисбаланса нельзя.

Протокол испытаний

По итогам проверки оформляют протокол испытаний, в котором указывают модель и серийный номер станка, версию программного обеспечения, тип и параметры контрольного ротора, конфигурацию опор и привода, частоту вращения, массу и радиус установки контрольных грузов, результаты каждого пуска и критерии оценки. В документе также фиксируют условия проведения испытаний, выявленные отклонения, выполненные корректировки и итоговое заключение о соответствии заявленным характеристикам.

В ПО ВИБРОЛАБ-5 уже предусмотрена функция проведения испытаний по ГОСТ ISO 21940-21-2025: программа сопровождает оператора по этапам проверки, обрабатывает полученные данные и автоматически формирует протокол. Это сокращает объём ручных расчётов, снижает риск ошибок при переносе результатов и обеспечивает единообразное документирование периодических и приёмочных испытаний.

Что изменилось по сравнению с ГОСТ 20076—2007

Статус и международная основа

ГОСТ 20076—2007 был модифицированным относительно ISO 2953:1999. Новый ГОСТ идентичен ISO 21940-21:2022 и с 1 июня 2026 года заменяет прежний документ.

Область применения

Старый стандарт охватывал станки для жестких роторов. Новый включает также гибкие роторы, балансируемые на низкой частоте вращения.

План испытаний и жизненный цикл

Ранее предлагалось выбрать от двух до четырех испытаний и согласовать одно место их проведения. Теперь таблицы 8 и 9 задают программу по типу станка: $U_{\mathrm{mar}}$ и $R_{\mathrm{ur}}$ образуют обязательный минимум и у изготовителя, и после установки у заказчика; специальные функции проверяют там, где они есть. Испытания повторяют регулярно и после замены узлов, способных повлиять на результат.

Охват диапазона масс

Для универсального станка прежняя редакция ориентировалась на один ротор из нижней трети диапазона. Новый стандарт для подтверждения всего диапазона требует два ротора — из нижней и верхней третей; при повторной периодической проверке допускает один.

Современная измерительная система и ротор пользователя

Новый ГОСТ подробнее описывает компьютерную часть, программное обеспечение, отображение и хранение данных, интерфейсы и предотвращение ошибок. Для ротора пользователя установлены требования к массе, геометрии, моменту инерции, корпусу и точности установки грузов.

Дополнительные проверки

Появились отдельные процедуры оценки повторяемости и точности по диапазону скоростей в приложениях F и G. При этом математическое ядро $U_{\mathrm{mar}}$- и $R_{\mathrm{ur}}$-испытаний сохранилось. Сокращенные шестипусковые схемы тоже не являются новшеством: они уже были в ГОСТ 20076—2007.

Типичные ошибки

• Подменять паспортное $e_{\mathrm{mar}}$ допуском конкретного изделия.
• Считать радиус груза по наружному диаметру, не определив его центр массы.
• Тарировать станок в тех же плоскостях, которые затем используют как контрольные.
• Игнорировать оснастку, привод, некруглость цапф и повторную установку ротора.
• Подтверждать весь диапазон масс или скоростей одним ротором и одним режимом.
• После устранения выявленной причины повторять только «плохой» пуск: стандарт требует вновь выполнить обязательные испытания в полном объеме.
• Считать проверку по ГОСТ метрологической поверкой измерительного канала.

FAQ

Чем проверка точности балансировочного станка отличается от поверки виброизмерительной системы?

Проверка охватывает станок целиком. Поверка — конкретные средства измерений (только виброизмерительную систему станка). Поэтому именно проверка точности по ГОСТ ISO 21940-21—2025 является наиболее надежным способом подтверждения работоспособности станка и соответствия его характеристик паспортным значениям.

Можно ли проверить станок одним грузом в одном положении?

Так можно быстро проверить реакцию системы, но нельзя подтвердить соответствие ГОСТ. Для $U_{\mathrm{mar}}$ груз проходит всю окружность, а $R_{\mathrm{ur}}$ оценивают отдельной серией.

Как часто проводить испытания?

Стандарт требует регулярного подтверждения, но не задает универсальный календарный интервал. Его устанавливают руководство станка, договор и система качества. Внеплановая проверка нужна после ремонта, перемещения, изменения привода, датчиков или оснастки.

Можно ли использовать серийную деталь?

Да, как контрольный ротор пользователя, если она подготовлена по разделу 9.3 и воспроизводит рабочую массу, геометрию, момент инерции и способ установки.

Нужно ли проверять станок на разных скоростях вращения ротора?

Основные испытания проводят на согласованной скорости. Если требуется подтвердить характеристики во всем диапазоне, применяют дополнительную процедуру приложения G.

Почему исправный станок дает разброс на производственных роторах?

Причиной могут быть погрешности оправки, люфты, загрязненные или некруглые цапфы, нестабильное поддержание частоты вращения приводом, смещение детали при переустановке, внешняя вибрация либо неверное задание плоскостей.

Всегда ли ГОСТ обязателен и заменяет ли он поверку?

Стандарт действует как национальный, но обязательность его применения возникает, например, при ссылке в договоре, технических условиях или системе качества. Испытание подтверждает рабочие характеристики станка в сборе, но не отменяет предусмотренную отдельно поверку или калибровку.

Нормативная база и источники

• ГОСТ ISO 21940-21-2025, Росстандарт
• Поправка к ГОСТ ISO 21940-21—2025, действует с 17 июня 2026 года
• ГОСТ 20076—2007, Росстандарт
• ISO 21940-21:2022, официальный каталог ISO

Материал носит практический справочный характер. Для приемочного протокола номера таблиц, формы контрольных листов и расчетные диаграммы следует сверять с актуализированным официальным экземпляром стандарта.
