Методы балансировки роторов

Вибрация машин с вращающимися деталями вызывается неуравновешенностью. При быстром вращении центробежные инерционные силы приводят к сильной вибрации и изгибу ротора. Это влечёт повышенный шум, перерасход энергии, усталостное разрушение опор, заклинивание и аварии. Для устранения проблемы применяют балансировку.

Инженеры используют разные методы балансировки: на балансировочных станках в цеху или на месте эксплуатации, в собственных подшипниках машины. Эта статья подробно объясняет, что такое балансировка ротора, описывает особенности подходов и помогает выбрать технологию и оборудование.

Что такое балансировка ротора и зачем она нужна

Ротор — это вращающаяся деталь, которая удерживается в опорах через подшипники, газовые или жидкостные потоки, магнитные или электрические поля.

Балансировка ротора — это улучшение динамического состояния машины: снижение вибрации опор и корпуса, уменьшение прогибов ротора и внутренних напряжений.

Процесс балансировки состоит из трех этапов:

• определение значений и углов дисбалансов роторов в плоскостях коррекции;
• корректировка неуравновешенных масс;
• контроль остаточных дисбалансов.

Балансировка роторов — незаменимый способ гарантировать эффективную работу оборудования, обеспечить вибрационный комфорт и предотвратить преждевременный выход техники из строя.

Методы балансировки роторов

Метод балансировки выбирают по скорости вращения и гибкости ротора. Медленные роторы не балансируют, быстрые — обязательно. Главный критерий — гибкость, которая зависит от длины, диаметра и рабочей скорости:

• Жесткий ротор не прогибается, дисбалансы не меняются от скорости.
• Квазижесткий ротор немного гнется на рабочих частотах, дисбалансы растут со скоростью.
• Квазигибкий ротор сильно изгибается на рабочих скоростях.
• Гибкие роторы работают на резонансных частотах или выше.

Статическая балансировка ротора

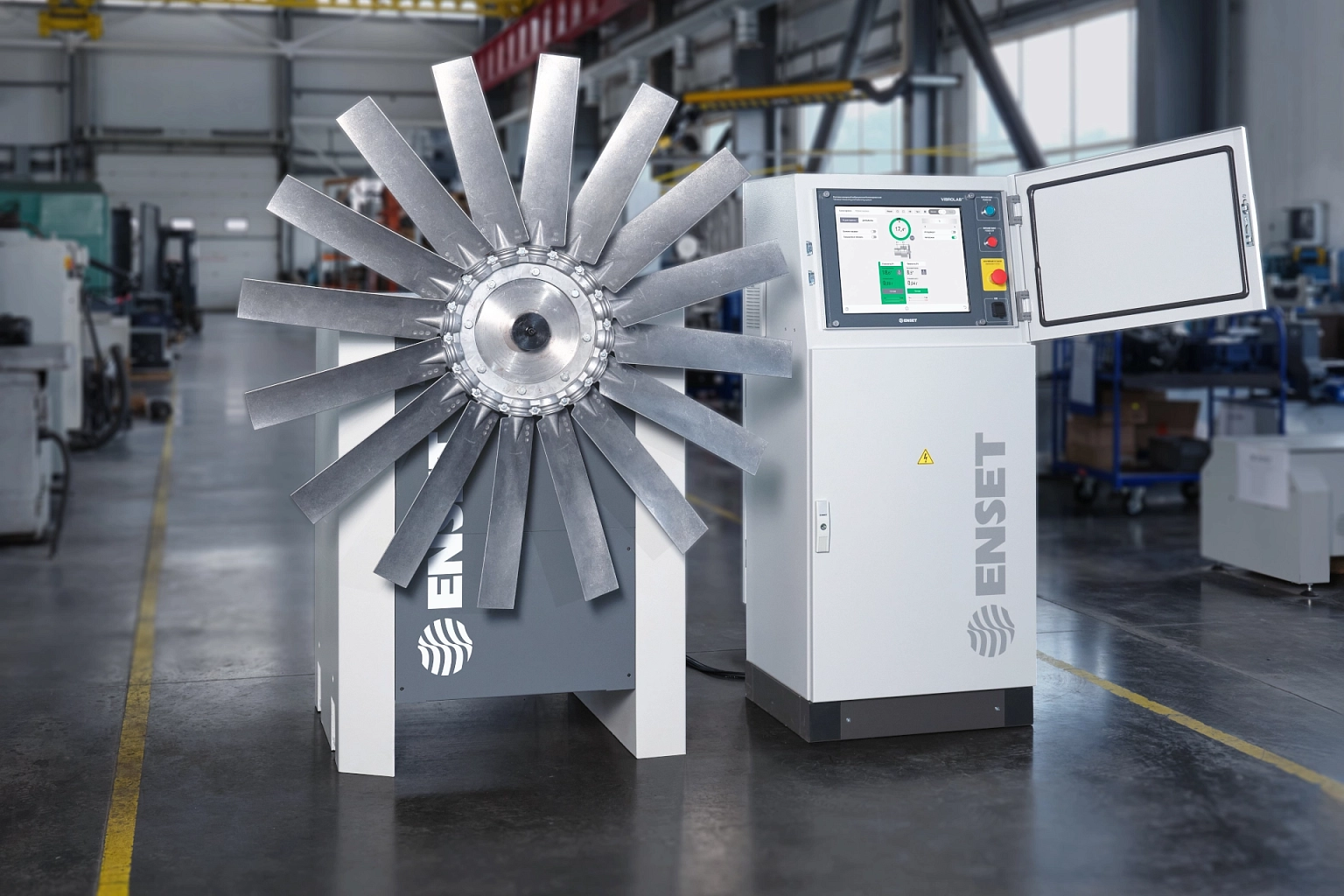

Статическая балансировка ротора — это процедура определения и уменьшения главного вектора дисбалансов. Применяется для жестких роторов дискообразной формы, у которых длина меньше диаметра. Например, статическая балансировка рабочего колеса вентилятора или колеса мотоцикла проводится этим методом.

Основные методы статической балансировки:

• Гравитационный метод: ротор устанавливают на горизонтальные направляющие (ножи) или ролики. Тяжелая часть опускается вниз. Оператор корректирует дисбаланс, пока изделие не перестанет вращаться. Метод дешевый, но неточный, сейчас применяется редко.
• Без вращения (весовой метод, или метод статических моментов): изделие помещают на платформу с тензодатчиками, которые фиксируют смещение центра масс. Метод идеален для крупных деталей. Используется для балансировки рабочих колес распределением лопаток по статическому моменту.

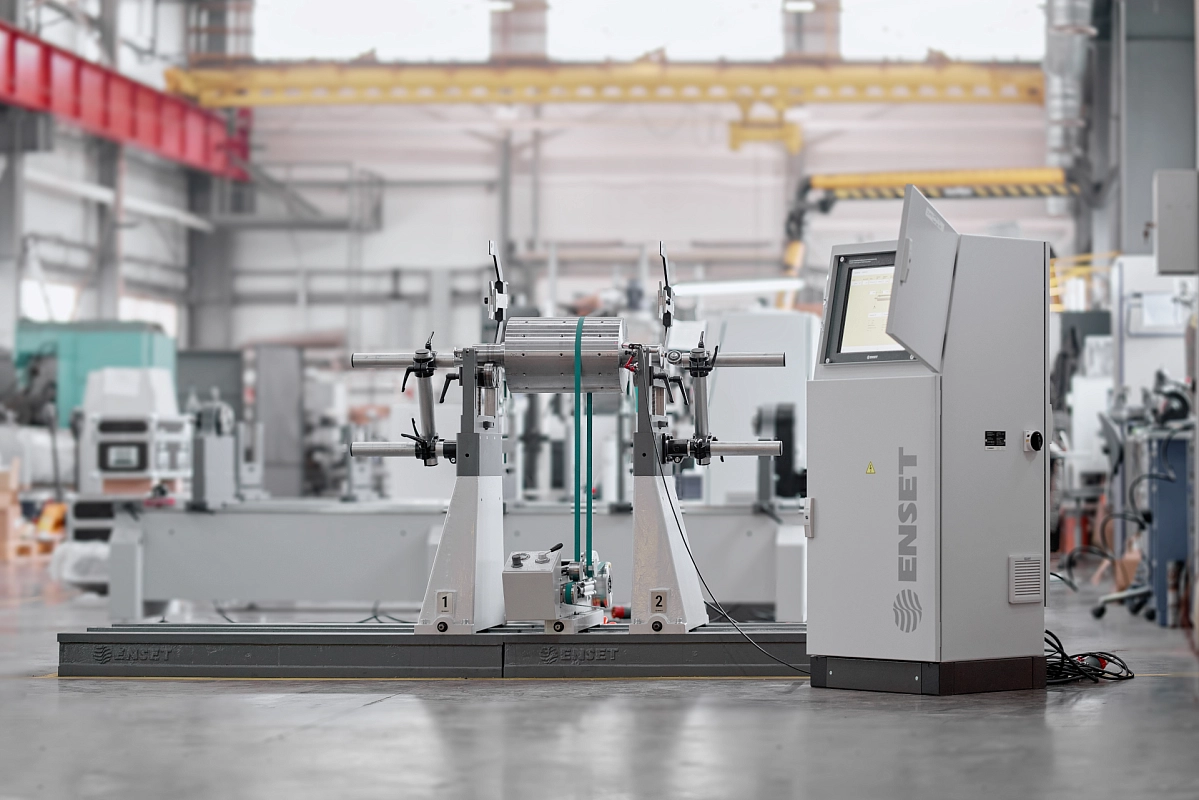

• В динамическом режиме (с вращением): деталь устанавливают на балансировочный станок, приводят во вращение, датчики определяют центробежные силы. Это самый распространенный и точный способ.

Динамическая балансировка ротора

Динамическая балансировка — это комплексный процесс одновременного устранения статического (главный вектор) и моментного (главный момент) дисбаланса.

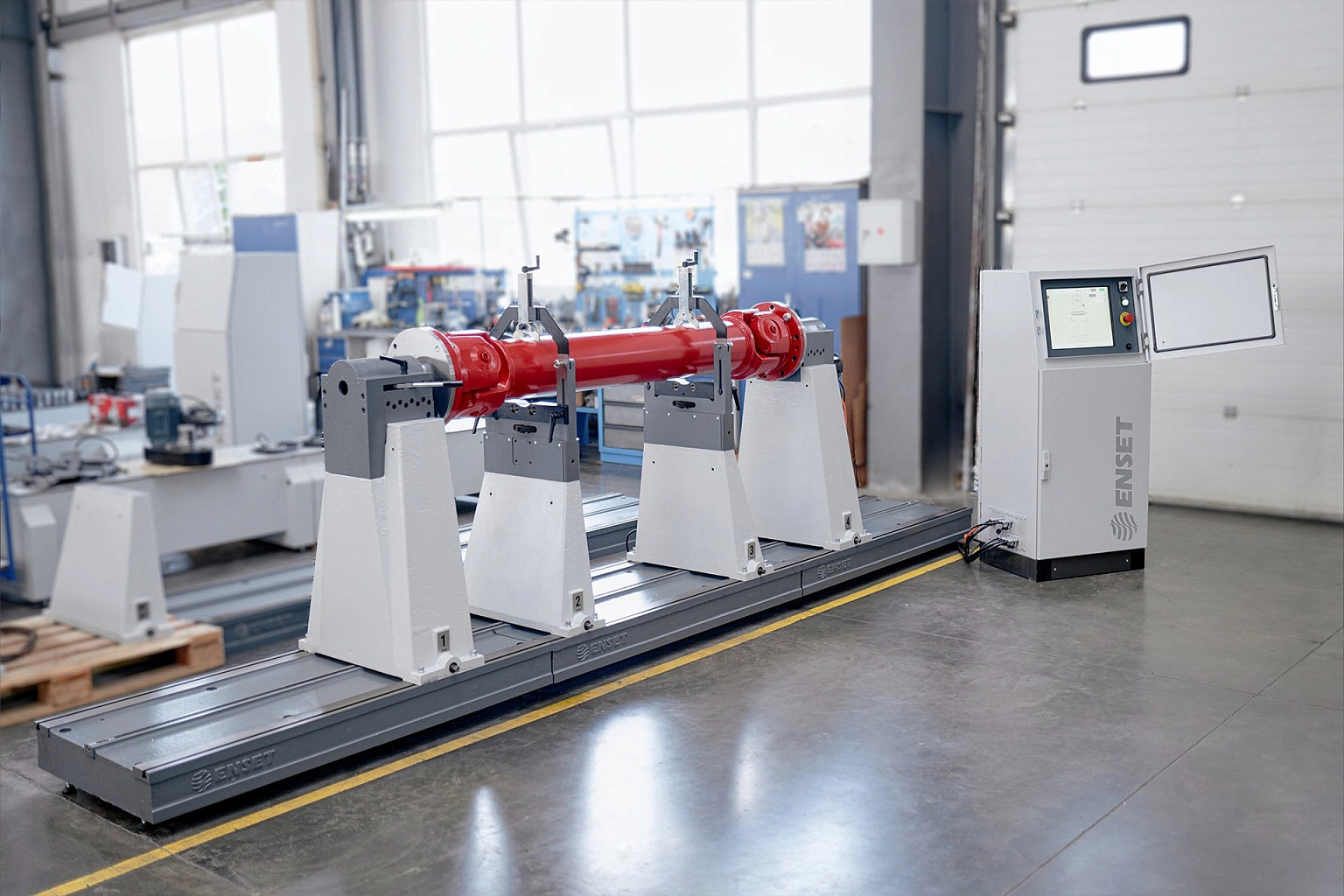

Динамическая балансировка ротора обязательна для цилиндрических деталей.

Классификация ротора по критерию «гибкость» определяет метод динамической балансировки:

• для жестких роторов выполняется низкочастотная балансировка в двух произвольных плоскостях коррекции;
• для квазижестких роторов выполняется балансировка на повышенной скорости в произвольных или заданных плоскостях коррекции;
• для квазигибких роторов требуется три плоскости коррекции для компенсации прогиба вала и несколько скоростей вращения;
• для гибких роторов применяется высокочастотная модальная балансировка на специальных стендах с вакуумными камерами.

Балансировка с использованием компьютерных систем

Балансировка с использованием компьютерных систем — это не отдельный метод, а современный способ автоматического расчета параметров при динамической балансировке ротора. Программное обеспечение анализирует вибросигналы, применяет модели колебаний и мгновенно вычисляет массы и углы установки грузов. Система обеспечивает высокую точность и скорость, исключает человеческий фактор, автоматически создает отчеты и рассчитывает сложную многоплоскостную корректировку. Однако оборудование стоит дорого, зависит от исправности электроники и требует специально обученного квалифицированного персонала.

Корректировка дисбаланса дополнительными грузами

Корректировка дисбаланса дополнительными грузами — это способ физического устранения неуравновешенности после расчета точки коррекции. Для компенсации используют балансировочные грузы, винты, приварные металлические пластины, зажимные клипсы или шайбы.

Компьютерные системы помогают точно рассчитать величину и угол коррекции. Применение дополнительных грузов используется для финального устранения дисбаланса, что обеспечивает плавную и долговечную работу механизма.

Статическая и динамическая балансировка роторов: различия методов

Для наглядности сравним различные методы балансировки в одной таблице:

Средства балансировки роторов

Процесс балансировки требует специализированного оборудования, оснастки, измерительных приборов и средств автоматизации.

Основные группы средств балансировки:

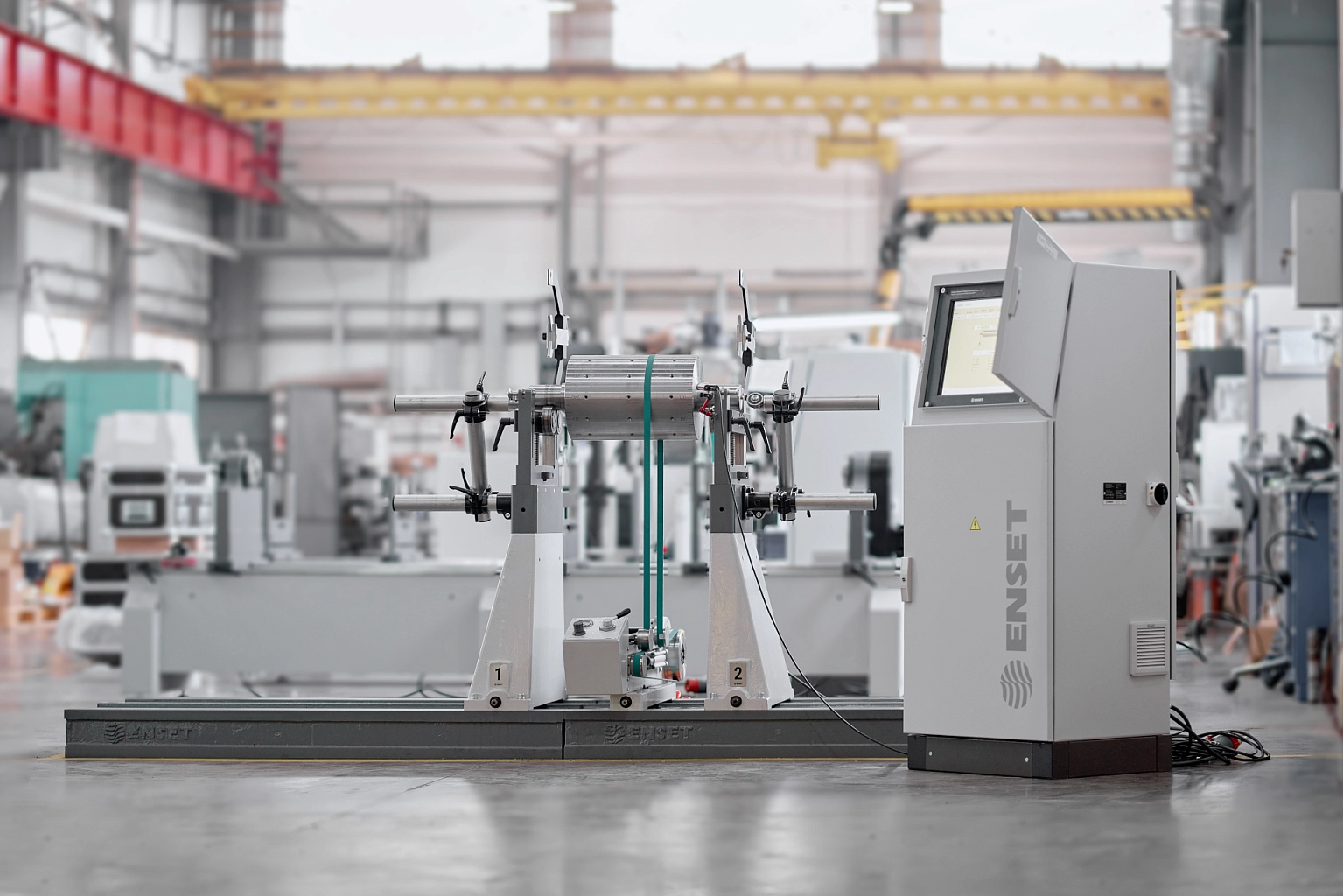

1. Балансировочные станки.

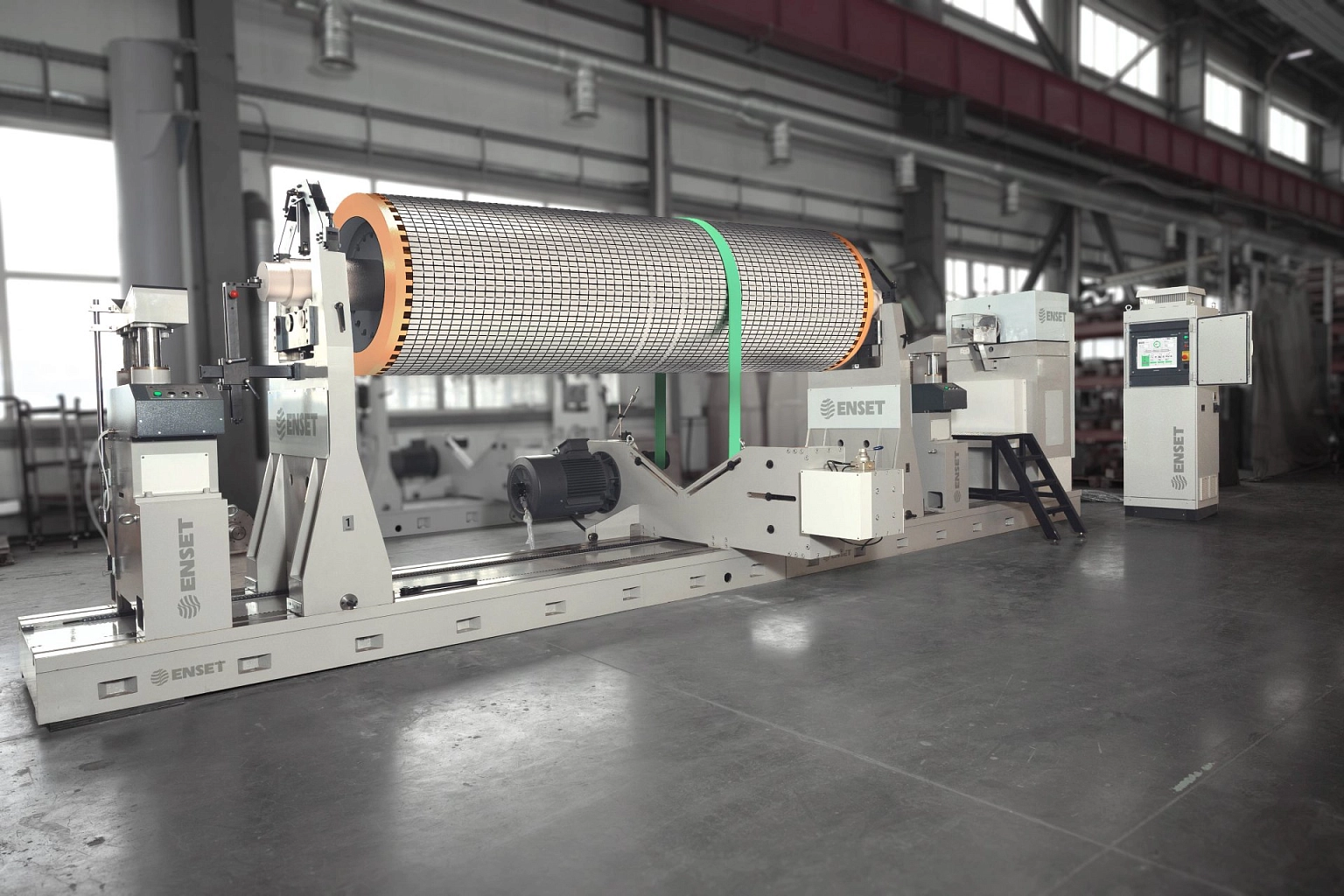

2. Разгонно-балансировочные стенды.
3. Переносные балансировочные комплекты (приборы).
4. Технологическая оснастка (оправки, адаптеры, цанговые патроны).
5. Оборудование для корректировки неуравновешенной массы ротора.
6. Средства автоматизации и роботизации процесса балансировки.

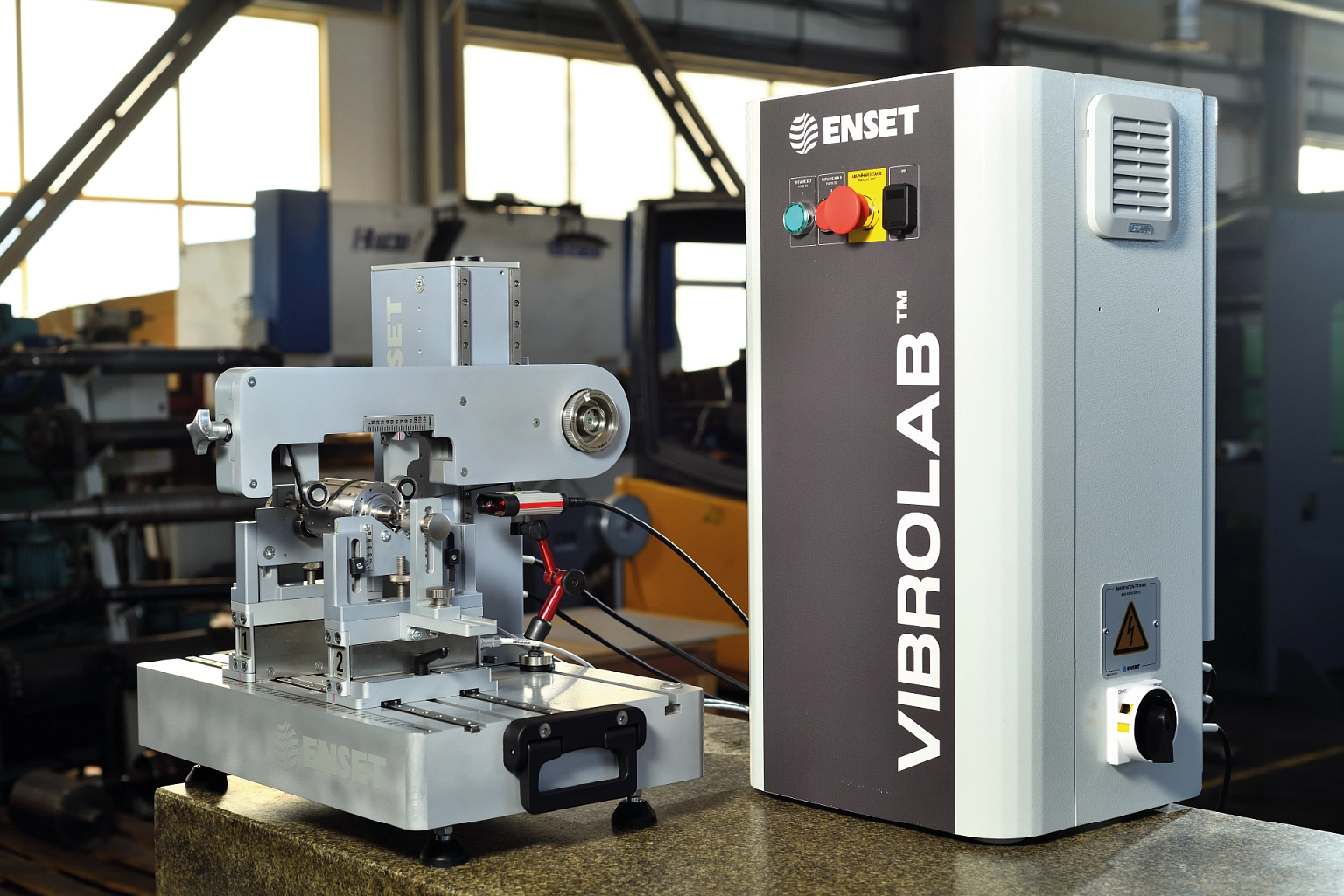

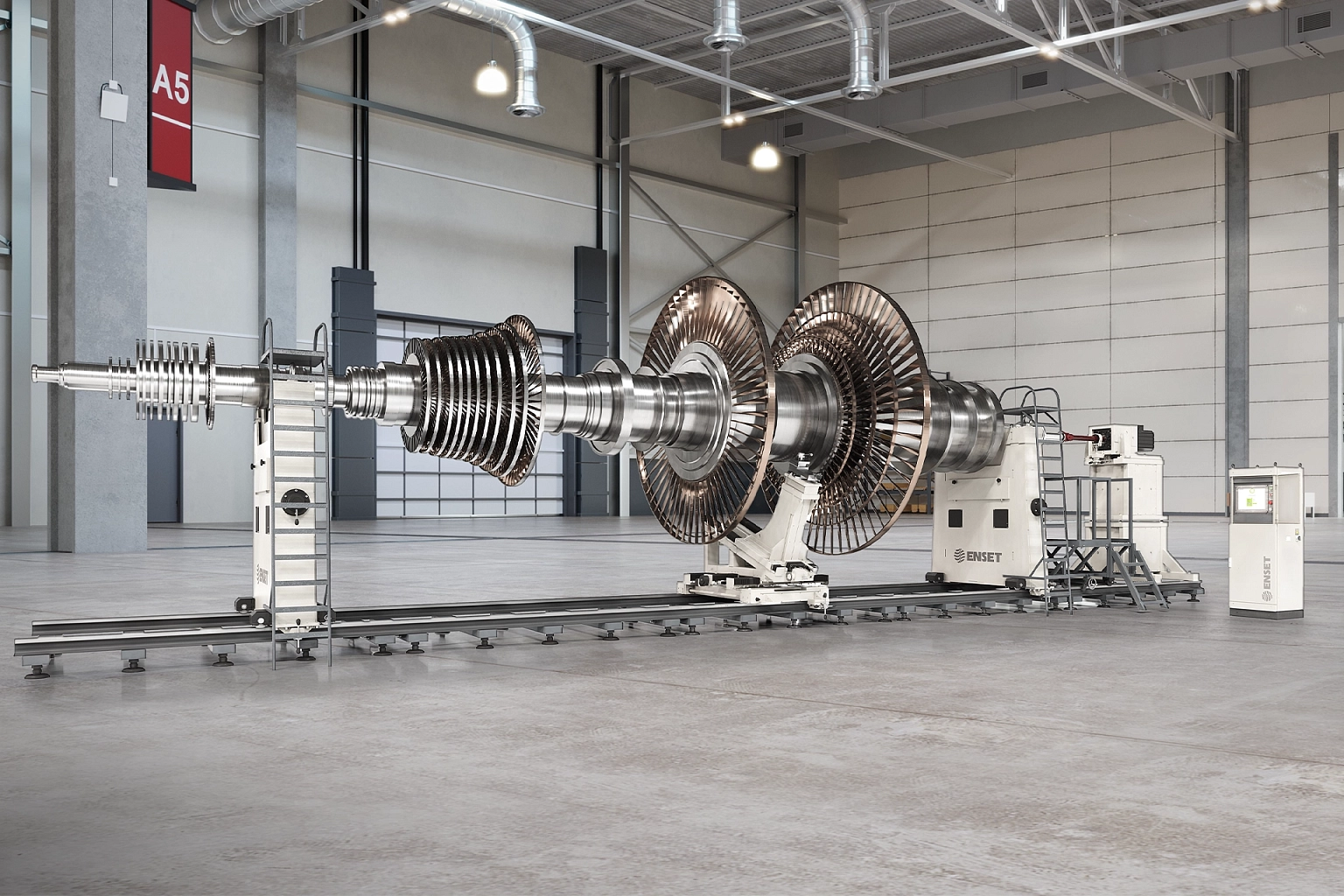

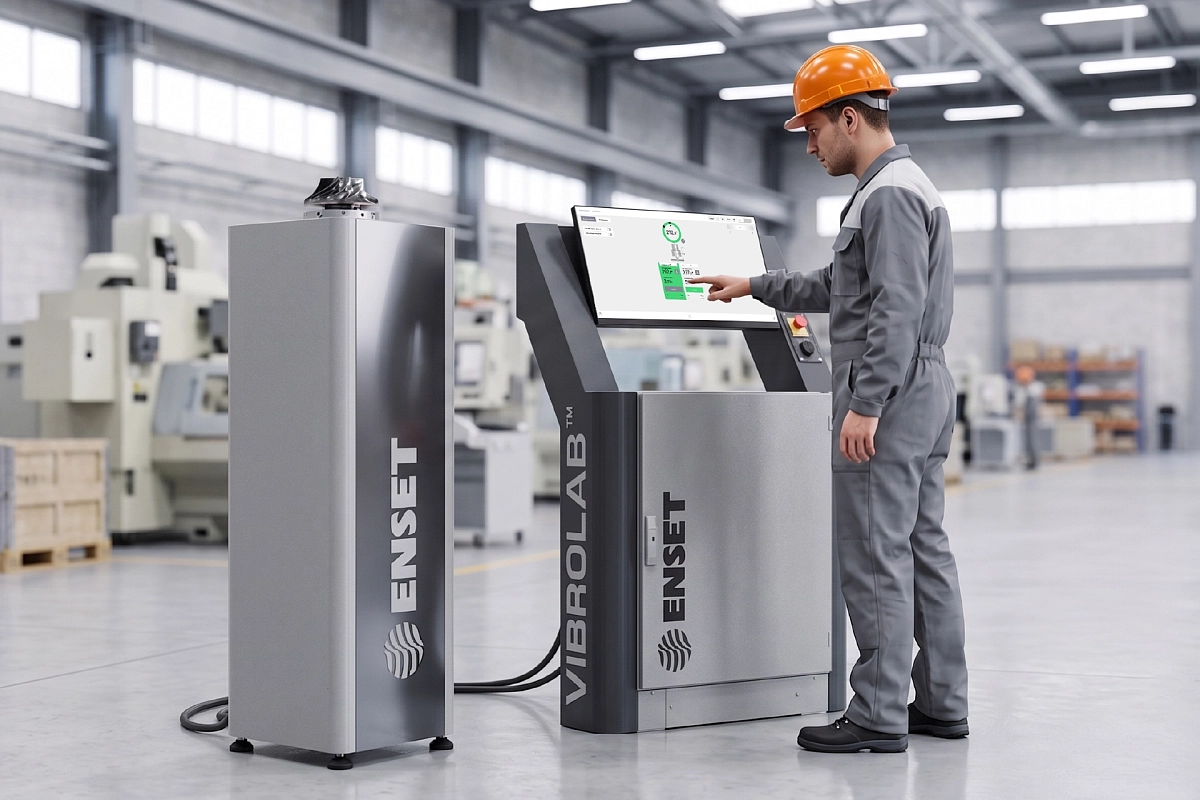

Балансировочные станки классифицируются по назначению, режиму работы, типу привода, уровню автоматизации и точности. Станки для динамической балансировки делятся на дорезонансные (с жестким подвесом) и зарезонансные (с мягким подвесом). Измерительная система на базе промышленного компьютера с вибродатчиками и датчиком фазы — это мозговой центр станка. Переносные комплекты позволяют балансировать роторы на рабочем месте без демонтажа.

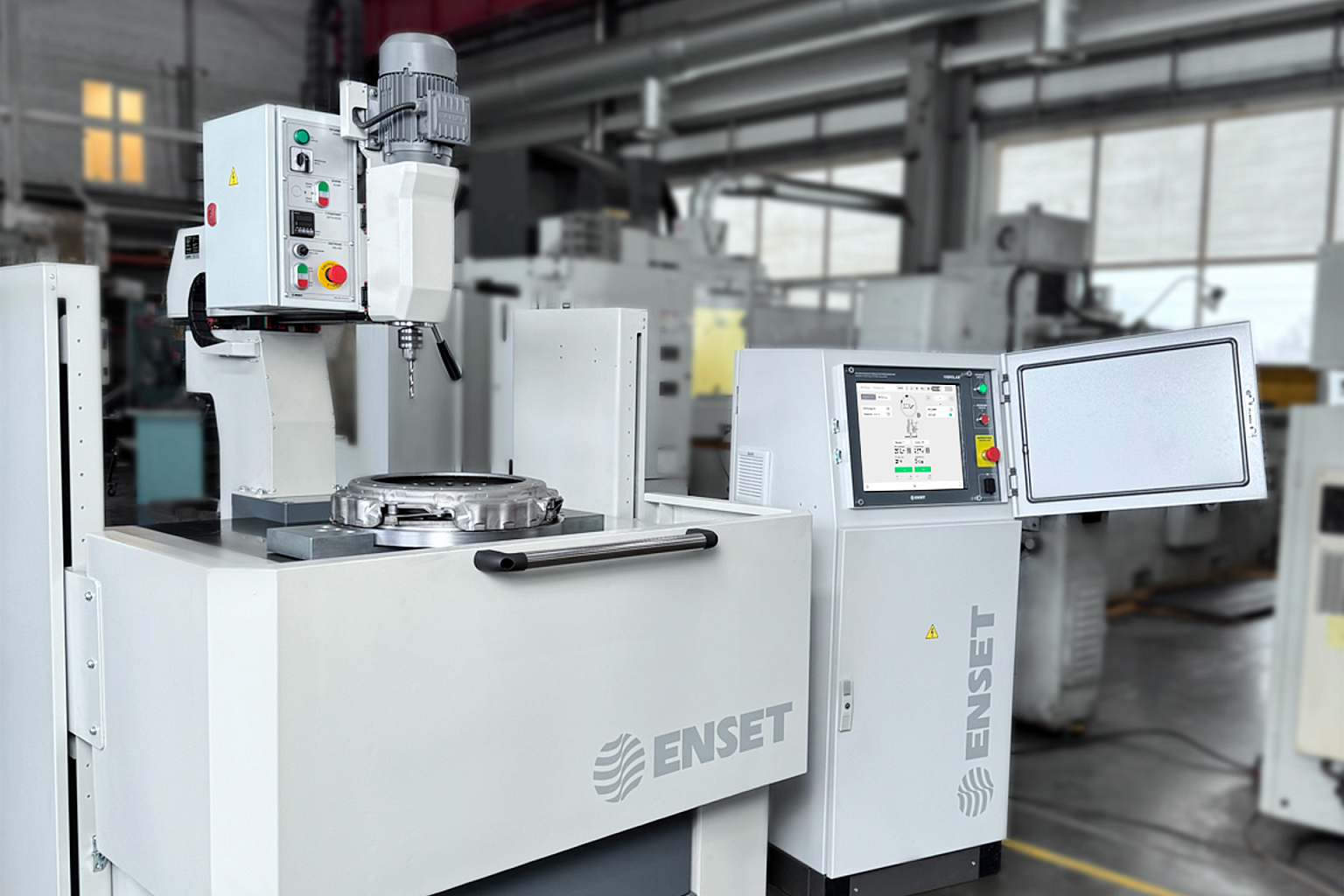

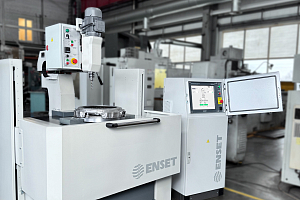

Для корректировки массы применяют сверлильные, токарные, фрезерные и шлифовальные станки, сварочные агрегаты, лазеры и электрохимические станки.

Надежные и качественные балансировочные станки и разгонно-балансировочные стенды, оснастку и дополнительное оборудование для корректировки неуравновешенных масс можно приобрести у производителя балансировочного оборудования – компании ЭНСЕТ в каталоге.

Порядок проведения балансировки ротора

Современная процедура балансировки — это строго регламентированный технологический процесс. Порядок проведения балансировки ротора обычно включает следующие обязательные этапы:

1. Обеспечение безопасности балансировочных работ: Оборудование должно быть исправно, применены необходимые СИЗ.
2. Подготовка и дефектовка: тщательная очистка ротора от грязи, ржавчины и технологических наслоений. Осмотр на наличие трещин, контроль целостности и биения опорных поверхностей.
3. Установка и настройка: размещение ротора на балансировочном станке, присоединение привода.
4. Первичный измерительный пуск: ротор приводится во вращение на безопасной скорости. Измерительная система фиксирует исходную амплитуду и фазу вибрации – показатели начального дисбаланса ротора.
5. Калибровка пробными массами: на ротор устанавливают груз известной массы, выполняют повторный пуск. Система регистрирует изменение вибрации и вычисляет коэффициенты влияния.
6. Вычисление: компьютер производит расчет дисбаланса ротора, выдавая точные значения массы и угла, куда необходимо внести изменения.
7. Корректировка неуравновешенности: физическое добавление (наварка пластин, установка балансировочных винтов или шайб) или удаление материала (высверливание, фрезеровка, шлифовка).
8. Контрольный пуск: финальная проверка уровня вибрации. Измеряется остаточный дисбаланс ротора. Если значения укладываются в допуски (по стандартам ГОСТ или ISO), процесс успешно завершен. Если нет — выполняется дополнительная итерация корректировки.

Методы оценки остаточного дисбаланса ротора

Остаточный дисбаланс ротора — это небольшая неуравновешенность, которая остается после балансировки. Идеального нуля достичь невозможно, поэтому дисбаланс снижают до допустимых значений по ГОСТ ИСО 1940-1–2007 (ISO 21940-11:2016). Допустимый остаточный дисбаланс можно рассчитать с помощью калькулятора на сайте компании ЭНСЕТ по ссылке.

Оценка на низкой скорости вращения

Остаточный дисбаланс контролируется на том же балансировочном станке на низкой скорости. Измерительный цикл запускают после корректировки дисбалансов на собранном роторе. Измерительная система автоматически сравнивает измеренные значения дисбалансов во всех плоскостях с допустимыми. Если дисбалансы в допуске, то система сигнализирует, что изделие сбалансировано.

Оценка на нескольких скоростях вращения

Такой подход позволяет оценить поведение вала в разных режимах. Расчет выполняют по эквивалентным остаточным модальным дисбалансам. Это важно для гибких роторов, которые меняют форму при наборе оборотов. Процесс включает несколько этапов:

• Измерение параметров: регистрация уровня вибрации или реакций опор на нескольких заданных частотах вращения, включая скорости вблизи критических резонансов.
• Идентификация модальных составляющих: математическое разложение общего выявленного дисбаланса по формам собственных изгибных колебаний.
• Расчет значений: вычисление эквивалентных остаточных модальных дисбалансов для каждой выявленной моды (n-й формы).
• Контроль допусков: сравнение полученных расчетных величин с установленными нормами (по ГОСТ или ISO), чтобы гарантировать надежную и безопасную эксплуатацию механизма во всем скоростном диапазоне.

Оценка на рабочей скорости вращения

Этот метод оценивает фактическое вибрационное состояние ротора в условиях, близких к реальной эксплуатации. Метод оценивает влияние распределенной неуравновешенности на конкретной эксплуатационной частоте, позволяя убедиться, что механизм будет работать плавно и без разрушительных нагрузок.

Для точных измерений ротор устанавливают на штатные или специализированные опорные подшипники. Датчики вибрации не должны иметь собственных резонансов в рабочем диапазоне частот, так как это исказит показания.

Эффективность и результаты балансировки

Эффективность балансировки оценивают по техническим и экономическим результатам. Технический результат очевиден: вибрация снижается, машина работает ровно и тихо. Это подтверждается объективными измерениями виброакустических характеристик.

Устранение дисбаланса дает прямой экономический эффект за счет снижения затрат на запчасти и сокращения потерь на трение. Например, для электродвигателя мощностью 100 кВт точная балансировка снижает потребляемую мощность в среднем на 5 % (5 кВт). При круглосуточной эксплуатации (около 8000 часов в год) экономия электроэнергии составит 40 000 кВт·ч ежегодно. Это дает ощутимую финансовую выгоду, доказывая, что балансировка — это высокоэффективная инвестиция.

Заключение

Балансировка роторов — важнейший этап производства, ремонта и эксплуатации техники. Грамотное уравновешивание не просто снижает вибрацию, а также минимизирует нагрузки на подшипниковые узлы, что напрямую повышает общую надёжность агрегата. Правильно выбранный метод (статическая или динамическая балансировка), современное оборудование и соблюдение регламентов гарантируют тихую и долговечную работу оборудования. Четкое понимание того, каков порядок проведения балансировки ротора и чем отличается балансировка роторов разного оборудования, обеспечивает бесперебойность технологических процессов.

Часто задаваемые вопросы

Как выполняют расчет дисбаланса ротора?

Расчет производится автоматически с помощью программного обеспечения балансировочных станков или портативных балансировочных приборов. Датчики регистрируют амплитуду и фазу вибрации при вращении, после чего система вычисляет вектор неуравновешенности, а также точный вес и угол установки корректирующего груза.

Когда применяется статическая балансировка рабочего колеса?

Она применяется для узких деталей дискообразной формы (где наружный диаметр значительно превышает ширину колеса). Этот метод эффективен для устранения смещения центра масс в одной плоскости коррекции и даже не требует вращения детали на высоких скоростях.

Чем отличается балансировка ротора насоса и рабочего колеса?

Балансировка рабочего колеса — это уравновешивание только одной изолированной детали. Балансировка ротора насоса представляет собой комплексную динамическую процедуру в сборе (вал вместе с колесами, муфтами и крепежом), которая устраняет дисбаланс в нескольких плоскостях и учитывает взаимное влияние всех элементов, а также гибкость вала.

Как часто нужно проводить балансировку роторов?

Процедура обязательна при выпуске нового оборудования и после капитального ремонта с заменой вращающихся деталей. В процессе штатной эксплуатации балансировка проводится по техническому состоянию — когда система мониторинга фиксирует выход вибрации за пределы нормативных значений.

Как рассчитать корректирующую массу при балансировке?

На практике расчет массы и угла установки выполняет измерительная система станка. С точки зрения физики, необходимая корректирующая масса вычисляется по формуле $m=\frac{U}{r}$ , где $U$ — это измеренный дисбаланс (например, в граммо-миллиметрах), а $r$ — радиус, на котором будет установлена или удалена корректирующая масса.

Какие нормы вибрации считаются оптимальными после балансировки?

Нормы вибрации зависят от типа оборудования, мощности, рабочих оборотов и жесткости фундамента. Оценка качества проведенных работ производится по двум основным параметрам: классу точности балансировки (допустимый остаточный дисбаланс самого ротора) и среднеквадратичному значению (СКЗ) виброскорости (мм/с, измеряется на корпусах подшипников в рабочих условиях).
