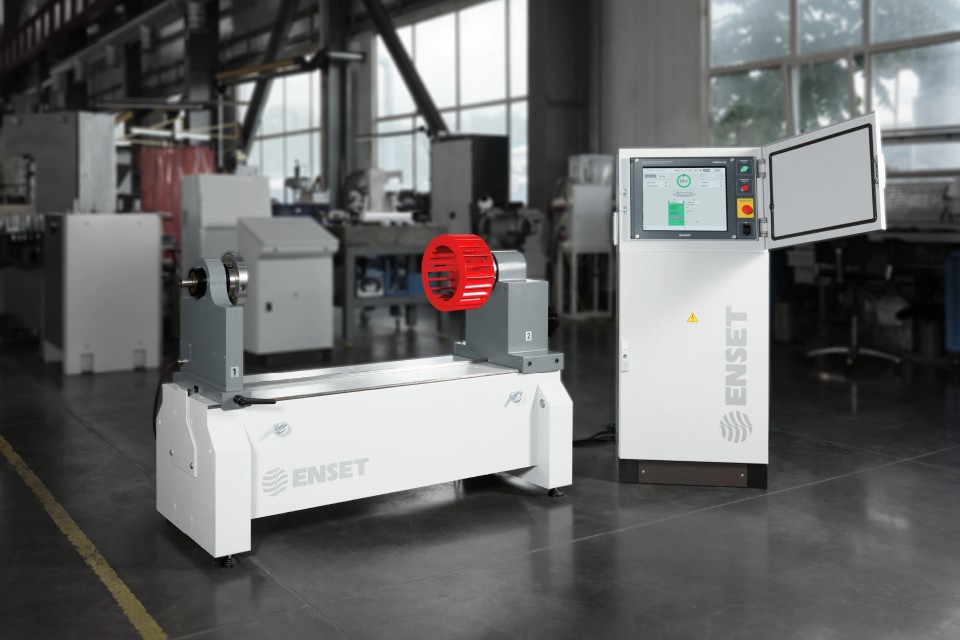

Горизонтальный дорезонансный балансировочный станок КОВЕНТ

Преимущества

ТОЧНОСТЬ
• Измерительная система ВИБРОЛАБ – в Госреестре средств измерений под № 84333-22.
• Самая высокая точность в серии e_mar – 0,1 гмм/кг.
• Широкий динамический диапазон измерения дисбалансов — от 0,1 до 2 000 000 гмм.
НАДЕЖНОСТЬ
• Станина из конструкционной стали с литым вибропоглощающим заполнением, прецизионными линейными направляющими.
• Высокотехнологичная дорезонансная конструкция опор с пятикратным запасом прочности.
• Герметичный электрошкаф Rittal с защитой класса IP54 от пыли и влаги.
• Сенсорная промышленная панель Elo Touch с диагональю 17 дюймов, стойкая к ударам и загрязнениям.
ПРОИЗВОДИТЕЛЬНОСТЬ
• Балансировка на скоростях до 2 000 об/мин благодаря мощному сервоприводу.
• Цикл измерения в 2 – 5 раз быстрее, чем на станках с асинхронным приводом.
• Высокий коэффициент уменьшения дисбаланса за один пуск URR = 95 % благодаря линейности колебательной системы.
• Автоматический доворот с точностью до 0,2 º на позицию корректировки.
• Автоматическое удержание ротора для удобной корректировки дисбаланса.
УНИВЕРСАЛЬНОСТЬ
• Быстрая переналадка по длине.
• Множество режимов корректировки дисбалансов для всех видов изделий.
ТЕХНОЛОГИИ ДЛЯ БУДУЩЕГО
• Простой и интуитивно понятный, полностью сенсорный интерфейс оператора.
• Модульная конструкция станка позволяет расширять его возможности и добавлять функции.
• Интеграция автоматических систем идентификации и маркировки роторов, корректировки дисбалансов.
• Станок для Индустрии 4.0.
БЕЗОПАСНОСТЬ
• Безопасная для оператора конструкция станка в соответствии с ГОСТ 12.2.003-91, ГОСТ Р 51342-99.

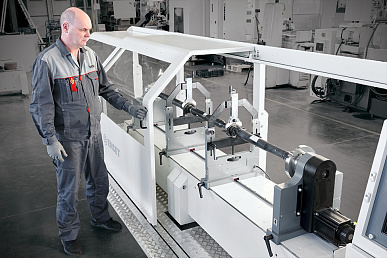

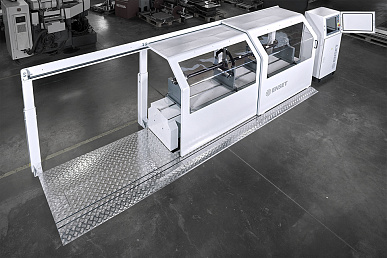

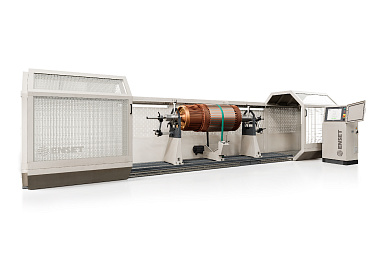

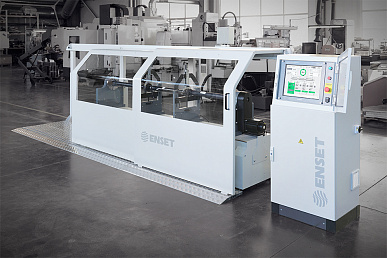

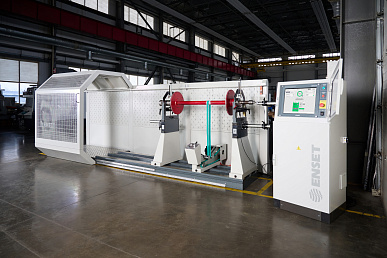

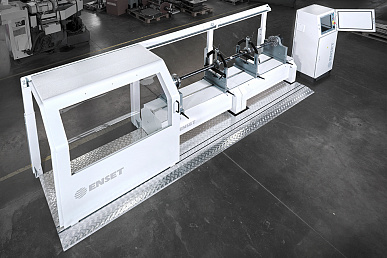

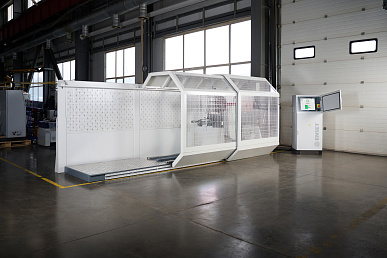

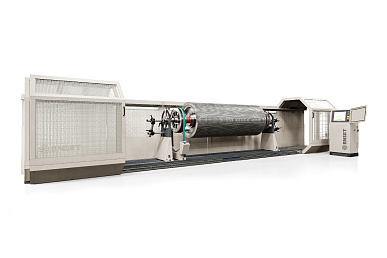

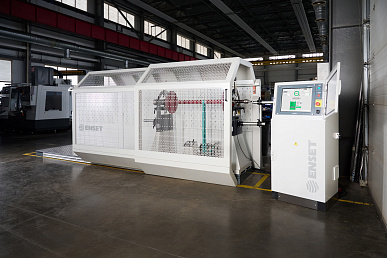

• Защитные ограждения классов В, С, D по ГОСТ 31321-2006 (ISO 21940-23:2012) с блокировкой открытия при вращении изделия.
• Автоматическое торможение ротора при превышении допустимого уровня вибрации.
СЕРВИС И ПОДДЕРЖКА
• Гарантия на станок – два года, неограниченная техническая поддержка по телефону или онлайн.
• Встроенная система самодиагностики датчиков, измерительной электроники и привода станка.
• Удаленная диагностика и настройка станка специалистами ЭНСЕТ.

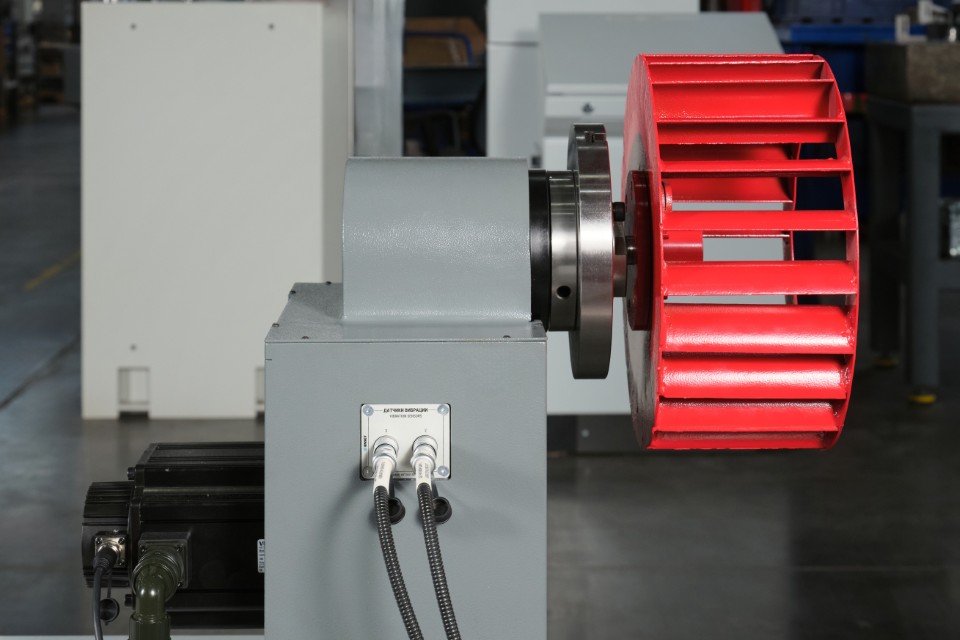

На станке балансируют колеса вентиляторов различной конфигурации, в том числе колесо мотор-вентилятора блока мультициклонов воздухоочистителя дизеля, блока мультициклонов охлаждения ЦВС, электрокалорифера, охлаждения ТЭД задней/передней тележки, крыши ЭДТ, колесо вентилятора отопительновентиляционного агрегата, а также валопроводы, карданные валы.

Характеристики

Артикул	АМШС.15101760
Тип оборудования	Горизонтальный дорезонансный балансировочный станок
Назначение	Для динамической балансировки роторов с одной опорной поверхностью и двухопорных карданных валов
Система управления	Система измерений вибрационная балансировочная ВИБРОЛАБ с цветным сенсорным дисплеем 17 дюймов
Тип привода	Осевой
Тип двигателя и его характеристики	Серводвигатель, 3000 об/мин, 3 кВт
Количество и тип опор	2 шт. – шпиндельные
Масса изделия	0,15 - 150 кг (для двухопорных изделий) 0,15 - 60 кг (для изделий с одной опорной поверхностью)
Максимальная нагрузка на 1 опору	90 кг
Максимальный диаметр изделия	730 мм
Длина изделия	20 – 1100 мм (по плоскостям шпинделей - для двухопорных изделий)
Минимально достижимый остаточный удельный дисбаланс	0,1 гмм/кг
Коэффициент уменьшения дисбаланса URR	95 %
Частота вращения изделия при балансировке n	100 – 2000 об/мин
Точность измерения частоты вращения изделия	± (1+0,0025·n)
Требования к электрической сети	3 фазы, 400 В, 50 Гц, 16 А, защитное заземление обязательно
Доворот изделия на позицию корректировки	Автоматический
Удержание изделия на позиции корректировки	Да
Датчики вибрации	Пьезоэлектрические датчики силы
Количество каналов измерения вибрации	3
Защита электроники от пыли и влаги	IP54
Анкерение к основанию или фундаменту	Анкерение не требуется. Установка на любой бетонный пол
Конструктивные особенности станины	Станина из конструкционной стали с литым вибропоглощающим заполнением, V-образные и линейные направляющие
Габаритные размеры (Д х Ш х В)	1650 х 620 х 1000 мм
Габаритные размеры электрошкафа (Д х Ш х В)	600 х 500 х 1400 мм
Масса оборудования (нетто)	1290 кг
Климатическое исполнение по ГОСТ 15150	Эксплуатация: УХЛ 4.2 (температура от + 10 до + 35 ºC, относительная влажность воздуха до 80 %). Хранение и транспортировка: 1Л (температура от + 5 до + 40 ºC, относительная влажность воздуха до 80 %)
Гарантийный срок	24 месяца
